GE VMIVME-3122是一款基于VMEbus（通用模塊化歐洲）的模擬輸入模塊，用于工業、軍事和研究應用中的數據采集。它是GE（通用電氣）VMIVME產品線的一部分，其中包括高性能模塊化I/O（輸入/輸出）解決方案。

產品名稱:

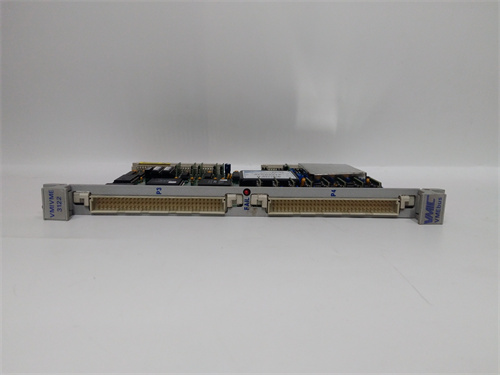

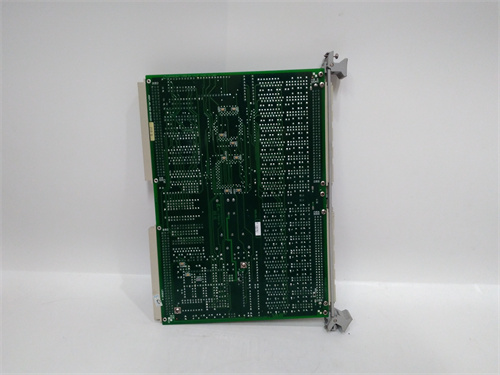

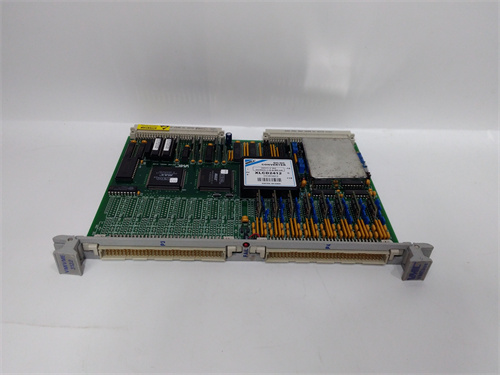

GE VMIVME-3122模擬輸入模塊

產品描述:

VMIVME-3122是一款高性能模擬輸入模塊，專為基于vmebus的系統而設計。它從模擬信號中提供準確，可靠的測量和數據采集，非常適合廣泛的應用，包括過程控制，工業自動化和科學儀器。該模塊通常用于要求高精度的系統，并且能夠處理多個模擬輸入通道。

產品參數及規格：

外形尺寸：VME（通用模塊化歐洲）6U

總線接口：VMEbus（支持VME64或VME32）

通道：通常，該模塊提供多達16個單端或8個差分模擬輸入通道。

輸入類型：模擬、單端或差分

輸入電壓范圍：±10v，±5v, 0 - 10v, 0 - 5v（根據配置和跳線設置）

分辨率：16位（具有精確測量的高分辨率）

采樣率：高達100 kSPS（每秒千個樣本），但這可能因具體配置而異

輸入阻抗：1 MΩ（單端輸入）

A/D轉換：逐次逼近ADC

轉換時間：通常每通道1-2μs（取決于采樣率）

數據傳輸：直接VMEbus訪問高速數據傳輸?shù)较到y(tǒng)的CPU

過壓保護：防止輸入信號過壓或過流的保護電路

信號調理：可能包括可編程增益、濾波器和其他處理，為轉換和隨后的分析準備信號

溫度范圍：通常為-40°C至+85°C（工業級）

功耗：根據具體配置而變化（通常需要1.5 W到3w左右）

連接器：通常，37針D-sub或其他行業標準連接器，便于與模擬傳感器或設備集成。

產品用途:

GE VMIVME-3122主要應用于以下領域：

數據采集系統：在需要高精度測量和實時處理的系統中，從傳感器（如溫度、壓力、電壓）收集模擬信號。

工業自動化：為工業控制系統提供模擬輸入功能，允許操作員監視和控制制造，化學加工或發電等過程中的設備。

過程控制系統：用于收集各種物理過程的數據，以保持對系統性能的操作控制和監視。

測試和測量系統：適用于實驗室，研究和開發環境中，實時測量模擬信號是至關重要的。

嵌入式系統：在需要強大的模擬輸入能力的嵌入式應用中與其他基于vmebus的系統集成。

科學儀器：可用于各種測量的研究設備，例如需要高數據保真度和采樣率的實驗或模擬。

主要特點:

高分辨率（16位），精確測量

高速模數轉換

多輸入配置（單端和差分）

強大的過電壓和過流保護

可擴展的設計適用于廣泛的系統尺寸和應用

VMEbus兼容性確保了與現有基于vme的系統的輕松集成

靈活的電壓輸入范圍，以兼容各種傳感器類型
