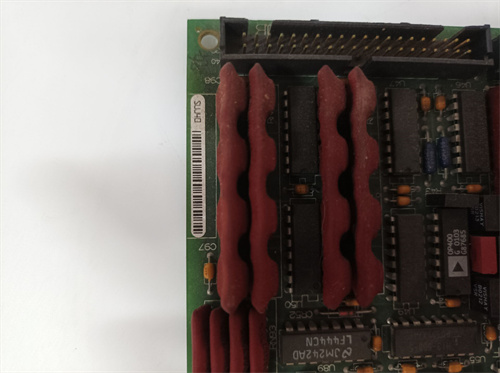

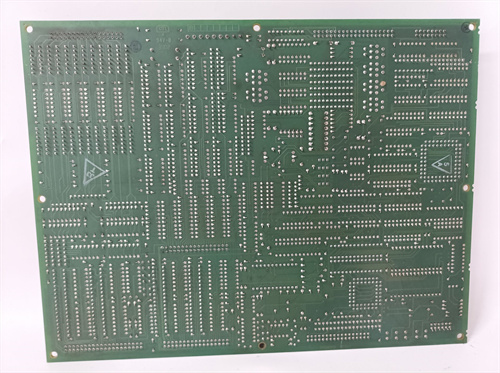

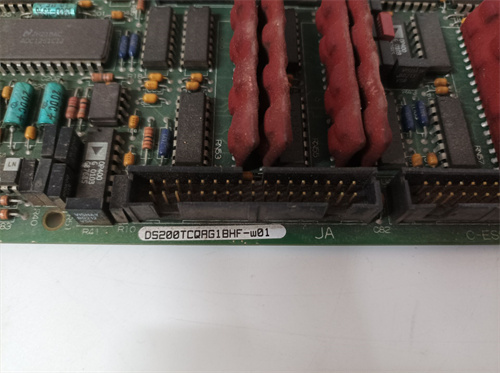

首先為大家介紹GE DS215TCQAG1BZZ01A—— 這是一款專為 GE Mark V 自動化系統設計的溫度輸入模塊，核心功能是精準采集并處理來自熱電偶（TC）和熱電阻（RTD）的溫度信號，廣泛應用于燃氣輪機、蒸汽輪機等透平機械控制，以及高溫工業生產流程中。該模塊能將溫度數據實時傳輸至 Mark V 控制器，為設備穩定運行和防止過熱提供關鍵數據支撐，是透平機械溫度監控系統中不可或缺的核心部件。關于GE DS215TCQAG1BZZ01A的詳細技術參數、支持的傳感器類型及與 Mark V 系統的兼容性。
在實際應用中，GE DS215TCQAG1BZZ01A憑借多傳感器兼容特性展現出極強的適應性 —— 例如在火電廠中，它可同時處理 8 路熱電偶（監測渦輪排氣溫度）和 4 路熱電阻（監測軸承潤滑油溫度）的信號，并以 50ms 的更新頻率將數據同步至控制器。此外，GE DS215TCQAG1BZZ01A的內置診斷功能能快速識別傳感器故障（如熱電阻線路短路）并發送報警信號，避免因溫度數據異常導致的控制失誤。同時，該模塊可與 Mark V 系統的其他模塊（如模擬量輸出模塊GE DS215AOGP1B、開關量輸入模塊GE DS215DIAH1A）無縫兼容，極大簡化了現有系統的升級與維護流程。
GE DS215TCQAG1BZZ01A的技術參數經過優化，可滿足工業場景下的高精度與高穩定性需求，具體如下：
支持傳感器類型及測量范圍：
- 熱電偶（TC）：兼容 J、K、T、E、R、S 型，覆蓋不同溫度區間 ——K 型（-270℃~+1372℃，適用于渦輪排氣溫度監測，常用范圍 + 200℃~+1200℃）、R 型（0℃~+1768℃，適用于燃燒室等超高溫場景）；
- 熱電阻（RTD）：僅支持 3 線制 Pt100，測量范圍 - 200℃~+850℃，在 0℃~+100℃區間精度可達 ±0.15℃（適用于潤滑油、冷卻水等中低溫監測）；
- 通道數量：12 路獨立通道（8 路主用通道 + 4 路備用通道），每路可通過 Mark V 軟件單獨配置傳感器類型，滿足多測點同時監測需求。
信號處理與防護性能：
- 信號濾波：數字濾波功能，濾波系數可在 0.1~10s 之間調節，有效抑制振動和電磁干擾對數據的影響；
- 光電隔離：輸入通道與電源總線間隔離電壓達 2500V AC，避免傳感器線路高壓擊穿對 Mark V 控制器造成損壞；
- 過載保護：最大輸入電壓 ±30V DC，防止傳感器突發故障導致的模塊損壞；
- 電磁兼容性（EMC）：符合 EN 61000-6-2（3 級）和 MIL-STD-461F 標準，抗靜電放電（±25kV）和射頻輻射（50V/m），適配透平機械周邊強電磁環境。
系統集成與運行參數：
- 通信總線：通過 Mark V 背板總線與控制器通信，數據傳輸延遲≤10ms，滿足透平控制的實時性要求；
- 供電需求：DC 5V±10%（由 Mark V 機框供電），最大功耗電流 1.5A；
- 工作溫度：0℃~+65℃，適配電廠等場景中帶強制通風的控制柜環境；
- 抗振動性能：10~2000Hz 頻率下抗振等級達 10g，可直接安裝在透平機殼上；
- 防護等級：IP20，需安裝在 Mark V 密閉控制柜內，防止粉塵和水滴侵入。
GE DS215TCQAG1BZZ01A在同類型溫度輸入模塊中具備顯著優勢，核心特點如下：
- 透平機械專屬優化與高精度測量：針對透平設備的高溫、高振動環境設計，兼容 R/K 型熱電偶（覆蓋超高溫監測）和 Pt100 熱電阻（保證中低溫測量精度），例如在燃氣輪機控制中，GE DS215TCQAG1BZZ01A可精準監測排氣溫度（誤差 ±0.5℃），幫助控制器調節燃油供給和冷卻風流量，既提升渦輪效率，又避免葉片過熱損壞；12 路通道含 4 路備用設計，可接入冗余傳感器，進一步提高系統可靠性。
- 強環境適應性：10g 抗振等級和 MIL-STD-461F 電磁兼容標準，讓GE DS215TCQAG1BZZ01A能在嚴苛環境下穩定工作 —— 如船用燃氣輪機系統中，模塊可承受船體顛簸帶來的高頻振動（8g）和艦載電子設備的電磁干擾，同時通過濾波功能確保溫度數據無失真，保障航行安全。
- 便捷診斷與系統兼容性：內置通道級診斷功能，可通過 Mark V 軟件實時查看通道狀態（如 “TC Channel 5 短路”“RTD Channel 2 開路”），運維人員無需拆解機框即可定位故障；此外，GE DS215TCQAG1BZZ01A與 Mark V 系統的硬件、軟件深度兼容，接入后可自動被控制器識別，無需額外開發驅動，大幅縮短系統調試周期。
- 高可靠性與長壽命：采用工業級高耐溫元器件，平均無故障時間（MTBF）≥300,000 小時，能滿足電廠等場景下 “7×24 小時” 連續運行需求，減少模塊更換頻率，降低長期運維成本。
GE DS215TCQAG1BZZ01A主要適配 Mark V 系統，廣泛應用于透平機械控制及高溫工業場景，典型案例如下：
- 火電廠燃氣輪機控制：某 400MW 燃氣輪機電廠采用GE DS215TCQAG1BZZ01A實現溫度監控 ——6 路 K 型熱電偶監測渦輪排氣端 6 個點位的溫度（+300℃~+1100℃），4 路 Pt100 監測高 / 低壓軸承潤滑油溫度（+40℃~+90℃）；模塊將數據以 50ms 頻率傳輸至 Mark V 控制器，當排氣溫度接近 1100℃臨界值時，控制器自動增加冷卻風供給；若潤滑油溫度超過 90℃，系統觸發預警，超過 100℃則緊急停機，避免軸承燒毀。
- 船用燃氣輪機系統：某遠洋貨輪的推進系統采用GE DS215TCQAG1BZZ01A，2 路 R 型熱電偶監測燃燒室溫度（+800℃~+1600℃），3 路 Pt100 監測冷卻水溫（+25℃~+60℃）；模塊安裝在渦輪機殼上，承受船體航行中的 6~8g 振動，同時抗艦載雷達、通信設備的電磁干擾，確保溫度數據穩定傳輸，為推進系統的燃油調節和冷卻控制提供準確依據。
- 冶金行業電爐控制：某鋼鐵廠的電極電爐系統中，GE DS215TCQAG1BZZ01A通過 2 路 R 型熱電偶監測爐內鋼水溫度（+1200℃~+1700℃），3 路 Pt100 監測爐體冷卻水溫度（+30℃~+50℃）；模塊的高精度測量（鋼水溫度誤差 ±1℃）確保電爐功率調節精準，避免鋼水過燒或未熔透；若冷卻水溫度超過 50℃，系統自動加大供水流量，防止爐體耐火材料因過熱損壞。
將GE DS215TCQAG1BZZ01A與透平機械領域常用的兩款競品（西門子 S7-1500 TM Temperature、羅克韋爾 1756-TC-OW）對比，優勢如下表所示：
由表可見，GE DS215TCQAG1BZZ01A在通道冗余、抗振性能、隔離保護上優勢顯著，尤其適配 GE Mark V 系統的特性，使其成為 Mark V 用戶的最優選擇 —— 無需額外開發適配程序，而西門子、羅克韋爾模塊接入 Mark V 系統時需定制驅動，不僅增加成本，還可能降低數據傳輸實時性。
選型建議：
- 優先匹配自動化系統：若當前使用 GE Mark V 控制器，GE DS215TCQAG1BZZ01A是唯一無需適配即可直接接入的溫度模塊，能避免兼容性問題；若系統為西門子 S7-1500 或羅克韋爾 ControlLogix，可考慮對應品牌模塊，但需評估是否滿足透平機械的抗振、高溫需求。
- 按測點數量與冗余需求選擇：若需監測 8 個以上溫度點（含備用傳感器），GE DS215TCQAG1BZZ01A的 12 路通道可一次性滿足，無需額外疊加模塊；若測點較少且無冗余需求，可根據預算選擇競品，但需注意補充抗振、抗干擾附件。
- 參考官方資料確認細節：關于GE DS215TCQAG1BZZ01A與特定傳感器（如高溫 R 型熱電偶）的兼容性、軟件配置教程，可通過產品鏈接查詢：[GE DS215TCQAG1BZZ01A產品鏈接]。
注意事項：
- 嚴格遵循傳感器接線規范：安裝時需注意熱電偶極性（正負極對應模塊標識），接反會導致測量誤差或通道損壞；Pt100 需采用 3 線制接線，消除導線電阻對精度的影響，避免使用 2 線制接線。
- 合理設置濾波參數：在高振動場景（如透平機殼安裝），建議將GE DS215TCQAG1BZZ01A的濾波系數設為 1~2s，平衡數據穩定性與實時性；若濾波系數過大（如超過 5s），可能導致控制器響應延遲，影響設備安全。
- 定期維護與校準：每季度檢查模塊 LED 指示燈（綠燈為正常，紅燈為通道故障），每年對傳感器進行校準（尤其是熱電偶），確保GE DS215TCQAG1BZZ01A的測量精度；校準需由具備資質的機構執行，避免自行操作導致模塊損壞。
- 做好線纜防護：傳感器線纜需選用耐高溫、抗干擾的屏蔽線，與動力電纜分開敷設（間距≥30cm），減少電磁干擾；線纜接頭處需做好密封處理，防止粉塵、水汽侵入，延長使用壽命。
