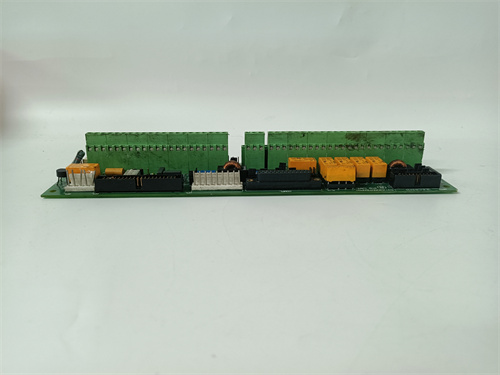

GE 531X305NTBAPG1 是 GE Fanuc 專為 Mark V/VI 燃?xì)廨啓C(jī)控制系統、PACSystems RX7i 系統設計的核心網絡通信終端板，承擔著控制系統與外部設備、上位監控系統之間的信號轉接、阻抗匹配與電氣隔離任務，廣泛應用于電廠燃?xì)廨啓C(jī)、工業汽輪機、大型壓縮機的控制系統組網中。GE 531X305NTBAPG1 集成多路通信接口與防雷保護電路，即使在強電磁干擾、電壓波動的工業環境下，GE 531X305NTBAPG1 仍能保證通信信號的穩定傳輸與設備接口的安全防護。該終端板與 GE 控制系統的通信模塊無縫兼容，GE 531X305NTBAPG1 具備信號狀態指示與故障防護功能，GE 531X305NTBAPG1 是 GE 工業控制系統通信鏈路的關鍵轉接與保護組件。
多接口集成 + 電氣隔離，通信鏈路安全GE 531X305NTBAPG1 集成 RS-485/RS-232、以太網、光纖等多種通信接口，滿足 GE 控制系統與不同外設的連接需求；所有接口均采用光電隔離技術，有效阻斷外部設備的電氣干擾與故障電壓竄入控制系統，保護核心通信模塊免受損壞，同時避免接地環路導致的信號失真。
防雷抗干擾設計，適應惡劣工業環境內置專業防雷保護電路（TVS 二極管 + 氣體放電管），可抵御雷擊、浪涌等瞬態過電壓沖擊，防雷等級符合 IEC 61000-4-5 標準；RS-485 接口配備可切換 120Ω 終端電阻，優化長距離通信的信號完整性，抑制信號反射與串?dāng)_，
GE 531X305NTBAPG1 在電廠、冶金廠等強電磁干擾環境下仍能穩定工作。
即插即用 + 免組態，部署便捷作為 GE 控制系統的原廠配套終端板，
GE 531X305NTBAPG1 無需額外驅動或組態配置，直接對接 GE 通信模塊的背板接口，通電即可投入使用；接口標注清晰，配備 LED 狀態指示燈（鏈路 / 活動 / 故障），便于現場人員快速識別通信狀態，大幅縮短系統安裝與調試周期。
高可靠性硬件，長壽命運行采用工業級鍍金接口與阻燃 PCB 材質，具備抗腐蝕、耐磨損特性，適應長期不間斷運行的工業場景；元器件選型嚴格遵循 GE 軍工級標準，平均無故障運行時間（MTBF）超 10 萬小時，
GE 531X305NTBAPG1 可滿足電廠、化工等行業的長周期穩定運行需求。
- 電廠燃?xì)廨啓C(jī)：GE Mark VI 控制系統與現場傳感器、執行器的通信轉接，GE 531X305NTBAPG1 實現 RS-485 信號的隔離傳輸與以太網鏈路的防雷保護，保障燃?xì)廨啓C(jī)運行數據的實時上傳；
- 工業汽輪機：PACSystems RX7i PLC 與上位監控系統的通信接口擴展，終端板通過光纖接口實現長距離（＞1km）數據傳輸，避免電磁干擾；
- 大型壓縮機：壓縮機控制系統的多協議通信轉接，GE 531X305NTBAPG1 集成 RS-485 與以太網接口，同時對接本地儀表與遠程監控中心；
- 控制系統維護：GE 通信終端板故障更換，原廠備件直接替換，確保通信鏈路兼容性與穩定性，快速恢復系統通信功能。
- GE Mark V/VI 燃?xì)廨啓C(jī)控制系統、PACSystems RX7i PLC 的通信鏈路擴展優先選擇GE 531X305NTBAPG1 原廠終端板，確保系統兼容性與通信穩定性；
- 戶外或雷擊高發區域的通信鏈路，利用終端板的防雷保護功能，搭配屏蔽線纜進一步提升抗干擾能力；
- 長距離 RS-485 通信（＞500m）需開啟 120Ω 終端電阻，優化信號傳輸質量。
- 安裝時需確保終端板接地可靠（接地電阻＜4Ω），充分發揮電氣隔離與防雷保護功能；
- 光纖接口需匹配 GE 通信模塊的光模塊型號（單模 / 多模），避免接口不兼容導致通信失??；
- 禁止在帶電狀態下插拔終端板，更換前需切斷控制系統與外部設備的電源；
- 定期檢查接口連接緊固性與 LED 指示燈狀態，清理接口灰塵，防止接觸不良。
