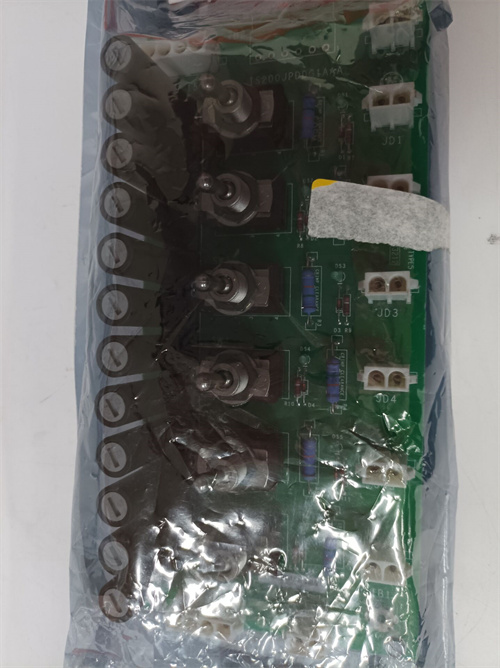

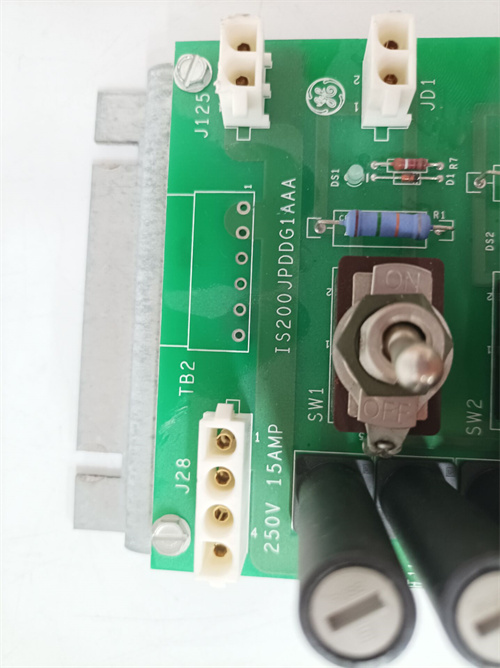

GE IS200JPDMG1A 是 GE Power 推出的核心 I/O 模塊，隸屬于 Mark VIe 燃?xì)廨啓C控制系統，主要承擔燃?xì)廨啓C運行過程中數字量信號的采集、輸出及邏輯聯動任務，是連接控制器與現場傳感器、執行器的關鍵組件。作為 Mark VIe 系統的高性能數字 I/O 模塊，GE IS200JPDMG1A 集成多路隔離通道、高抗干擾設計、冗余通信能力，廣泛應用于燃?xì)廨啓C、蒸汽輪機、聯合循環電站的控制系統。在 9F 級燃?xì)廨啓C控制系統中，GE IS200JPDMG1A 采集燃燒室火焰檢測信號、燃油閥限位信號并輸出啟?？刂浦噶睿辉诼?lián)合循環電站中，GE IS200JPDMG1A 實現燃?xì)廨啓C與蒸汽輪機的聯鎖控制信號交互；在分布式能源站中，GE IS200JPDMG1A 適配小型燃?xì)廨啓C的緊湊控制需求，保障設備穩定運行。此外，GE IS200JPDMG1A 支持熱插拔與在線配置，大幅提升電站控制系統的運維效率。
- 數字輸入（DI）：16 路通道，24V DC 光電隔離輸入，支持干接點 / 濕接點（兼容 NAMUR 標準）
- 數字輸出（DO）：16 路通道，繼電器輸出（Form A 常開觸點），額定負載 250V AC/5A、30V DC/5A
- 輸入響應時間：≤1ms（DI 通道，可編程濾波）
- 輸出動作時間：≤5ms（DO 通道）
- 隔離等級：DI/DO 通道獨立光電隔離（1500V AC），模塊與背板總線隔離（2500V AC）
- 通道保護：DI 通道過壓 / 反接保護，DO 通道觸點熔焊檢測、浪涌抑制
- 通信接口：Mark VIe 系統 Serial Peripheral Interface（SPI）總線，冗余通信鏈路
- 工作電源：24V DC ±10%（雙路冗余輸入，支持熱插拔）
- 功耗：≤15W（滿負載工作狀態）
- 絕緣耐壓：輸入 / 輸出對地耐壓 2500V AC（1min）
- EMC 兼容性：EN 61000-6-2（工業抗擾度 Class 3）、EN 61000-6-4（工業發射 Class A）
- 工作溫度：-20℃~+70℃（工業級寬溫）
- 存儲溫度：-40℃~+85℃
- 相對濕度：5%~95%（無冷凝，40℃）
- 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
- 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
- 防護等級：IP20（機柜安裝）
- 尺寸：100mm×160mm×40mm（長 × 寬 × 高）
- 安裝方式：Mark VIe 標準機柜（35mm DIN 導軌兼容）
- 認證資質：CE、UL 61010-1、TüV SIL 2 認證（符合 IEC 61508 標準）、RoHS 合規
- 兼容系統：GE Mark VIe 燃?xì)廨啓C控制系統、GE Speedtronic 系列汽輪機控制系統、第三方 DCS（通過 OPC UA 互聯）
- 診斷功能：通道故障自診斷、總線通信狀態監測、故障日志存儲（≥1000 條）、遠程診斷接口
- 平均無故障時間（MTBF）：≥350,000 小時（基于 Telcordia SR-332 標準，40℃）
- 高可靠隔離設計：GE IS200JPDMG1A 每通道獨立 1500V AC 光電隔離，模塊與總線 2500V AC 高壓隔離，有效抵御燃?xì)廨啓C電站強電磁干擾（如發電機、變頻器輻射），避免信號誤觸發，保障聯鎖控制精準性。
- 冗余通信保障：支持 SPI 總線冗余配置，鏈路故障時自動切換，切換時間≤10ms，確保 I/O 信號與控制器的連續交互，滿足電站控制系統 “零中斷” 運行需求。
- 熱插拔與易維護：支持帶電熱插拔，維護人員可在系統不停機的情況下更換模塊；通道級 LED 狀態指示實時顯示工作狀態，故障點快速定位，大幅縮短停機維護時間。
- 寬標準兼容：DI 通道兼容 NAMUR 傳感器標準，可直接對接現場防爆型接近開關、火焰檢測器，無需額外信號調理模塊，簡化系統集成。
- 安全等級適配：通過 SIL 2 功能安全認證，硬件采用故障安全設計，支持故障報警與安全聯鎖輸出，滿足燃?xì)廨啓C電站安全相關控制回路的可靠性要求。
- 電力行業：9F/9E 級燃?xì)廨啓C控制系統、聯合循環電站汽輪機控制、分布式能源站燃?xì)廨啓C控制
- 工業能源：鋼鐵廠自備電站燃?xì)廨啓C控制、石化廠余熱利用燃?xì)廨啓C系統、垃圾焚燒電站汽輪機控制
- 船舶動力：大型船舶燃?xì)廨啓C推進系統控制、近海平臺燃?xì)廨啓C發電系統
- 9F 級燃?xì)廨啓C電站應用：某華東 9F 級燃?xì)廨啓C電站在 Mark VIe 控制系統中部署GE IS200JPDMG1A，采集燃燒室火焰檢測、燃油系統壓力開關等 DI 信號，輸出燃?xì)廨啓C啟機、停機、緊急跳閘等 DO 指令，模塊的冗余通信設計確保機組啟停過程無信號中斷，投運后未發生因 I/O 故障導致的停機。
- 聯合循環電站應用：某華南聯合循環電站采用GE IS200JPDMG1A 實現燃?xì)廨啓C與蒸汽輪機的聯鎖控制，通過 DI 通道采集蒸汽輪機轉速、真空度信號，DO 通道輸出燃?xì)廨啓C負荷調整指令，模塊的高隔離特性抵御了電站復雜電磁環境干擾，機組協同運行效率提升 5%。
- 分布式能源站應用：某工業園區分布式能源站在 6MW 燃?xì)廨啓C控制系統中使用GE IS200JPDMG1A，適配緊湊式機柜安裝需求，熱插拔功能使模塊故障更換時間從 4 小時縮短至 30 分鐘，能源站連續供電可靠性達 99.99%。
- 系統匹配：GE Mark VIe 燃?xì)廨啓C / 汽輪機控制系統項目優先選擇GE IS200JPDMG1A；第三方控制系統需確認 SPI 總線兼容性，建議選用通用型 I/O 模塊。
- 場景適配：燃?xì)廨啓C電站、聯合循環電站等關鍵能源場景建議選用冗余電源配置的GE IS200JPDMG1A；小型分布式能源站可選用單電源版本。
- 安全需求：SIL 2 級安全聯鎖回路（如燃?xì)廨啓C緊急跳閘）必須選用GE IS200JPDMG1A；非安全回路可選用簡化版 I/O 模塊。
- 接線規范：DI 通道 NAMUR 傳感器需按極性接線，干接點輸入需外接 24V DC 電源；DO 通道繼電器輸出端需加裝熔斷器（匹配負載電流），驅動感性負載（如電磁閥）時需并聯續流二極管。
- 冗余測試：新系統投運前需進行總線冗余切換測試，模擬主通信鏈路故障，確認備鏈路正常接管，I/O 信號傳輸無中斷。
- 參數配置：通過 GE CIMPLICITY 軟件配置 DI 通道濾波時間（建議燃?xì)廨啓C火焰檢測通道設為 0.5ms）、DO 通道觸點動作模式，確保信號采集與輸出匹配現場需求。
- 定期維護：每 6 個月檢查 DO 通道繼電器觸點狀態，若出現燒蝕需及時更換模塊；每年校準 DI 通道響應時間，確保與控制器邏輯同步。
