產品描述

產品參數

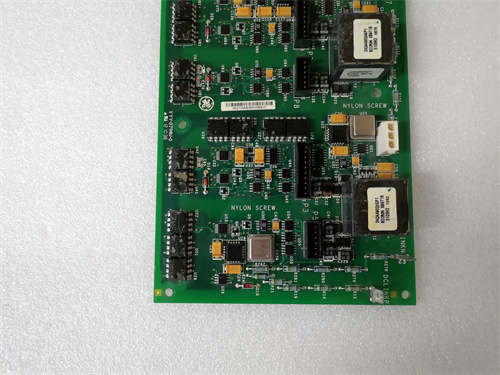

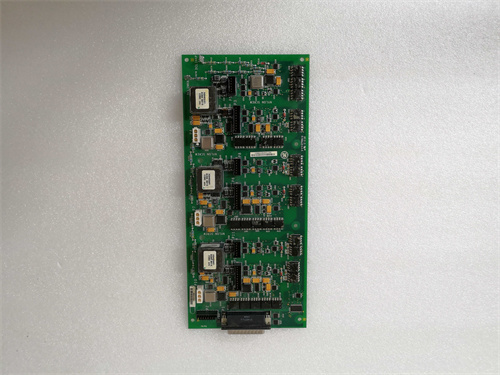

• 品牌 / 型號：GE IS210AEAAH2BJE
• 核心采集參數：
  • 通道數量：16 路模擬量輸入（獨立隔離，每通道可單獨配置信號類型）
  • 信號類型：
    • 電流：4-20mA、0-20mA（精度 ±0.02% FS）
    • 電壓：0-5V、0-10V、±5V（精度 ±0.03% FS）
    • 溫度：熱電偶（K/J/T/E/S 型）、熱電阻（Pt100、Cu50，精度 ±0.1℃）
  • 采樣速率：1kHz / 通道（同步采樣，無延遲）
  • 分辨率：16 位（電流 / 電壓）、24 位（溫度）
  • 隔離等級：通道間 2500V AC 隔離，模塊與系統間 3000V AC 隔離
• 系統交互參數：
  • 通信接口：Mark VIe 系統專用 SBUS 總線（傳輸速率 100Mbps）
  • 診斷功能：通道短路 / 開路檢測、過壓 / 過流保護、信號漂移報警
  • 校準方式：支持在線自動校準、手動校準（通過 Mark VIe 組態軟件）
• 電氣與環境參數：
  • 工作電壓：24V DC（由 Mark VIe 機柜電源模塊供電，支持冗余輸入）
  • 功耗：≤20W（滿通道運行）
  • 工作溫度：-25℃~+70℃
  • 存儲溫度：-40℃~+85℃
  • 濕度：5%~95%（無冷凝，防鹽霧 / 霉菌）
  • 電磁兼容：符合 IEC 61000-6-2、IEC 61000-4-3（抗輻射干擾 Level 3）
• 物理與認證參數：
  • 尺寸：160mm×100mm×40mm（Mark VIe 標準模塊尺寸）
  • 安裝方式：Mark VIe 機柜插槽安裝（支持帶電熱插拔）
  • 認證標準：CE、FCC、UL 508、IEC 61508（SIL 2 安全認證）

優勢與特點

1. 多類型信號兼容與高精度采集：GE IS210AEAAH2BJE 支持電流、電壓、熱電偶 / 熱電阻等全類型模擬信號接入，16/24 位高分辨率搭配 ±0.02% FS 的采集精度，可精準捕捉工藝參數的細微變化，滿足高精度控制需求。
2. 全隔離設計高可靠：通道間、模塊與系統間雙重電氣隔離，有效抵御工業現場電磁干擾與共模電壓影響，避免信號串?dāng)_與模塊損壞，平均無故障時間（MTBF）超 50 萬小時。
3. 極端環境適應性：-25℃~+70℃超寬溫工作范圍，抗振動（5-2000Hz，15g）、抗沖擊能力強，可直接部署于鍋爐旁、軋機車間等高溫、高振動環境，無需額外防護。
4. 熱插拔與智能診斷：支持帶電熱插拔，系統不停機即可更換模塊；內置短路、開路、漂移診斷功能，可實時預警通道故障，配套 Mark VIe 軟件實現遠程校準，運維效率提升 60%。
5. 無縫集成 Mark VIe 系統：專為 Mark VIe 控制系統設計，直接接入 SBUS 總線，無需額外驅動，與系統內處理器、輸出模塊協同性優異，數據傳輸延遲≤1ms。

應用領域與案例

1. 火力發電廠鍋爐參數監測：
   案例：某 600MW 燃煤電廠采用GE IS210AEAAH2BJE 采集鍋爐爐膛溫度、汽包壓力、給水流量等關鍵參數，16 通道全隔離設計避免了鍋爐強電磁環境的信號干擾，±0.1℃的溫度采集精度確保了鍋爐燃燒控制的精準性，冗余配置在模塊故障時無縫切換，保障了機組連續運行。
2. 化工園區反應釜過程控制：
   案例：某化工企業反應釜控制系統部署GE IS210AEAAH2BJE，采集反應釜內溫度、壓力、液位及原料流量信號，熱電偶 / 熱電阻直接接入功能簡化了測溫回路設計，通道短路診斷功能多次預警傳感器故障，避免了反應釜超溫超壓風險。
3. 冶金廠軋機液壓系統監測：
   案例：某鋼鐵廠熱軋機液壓系統采用GE IS210AEAAH2BJE 采集液壓油壓力、溫度、液壓缸位移信號，模塊的抗振動設計適配軋機高頻振動環境，4-20mA 信號 ±0.02% FS 的精度確保了液壓系統壓力調節的穩定性，提升了軋機產品精度。

競品對比

選型建議與注意事項

1. 選型建議：
   • 優先適用于 GE Mark VIe 控制系統的多類型模擬量采集場景，尤其推薦電廠鍋爐、化工反應釜、冶金軋機等高精度監測需求的項目；
   • 溫度采集為主的場景選擇本模塊（內置熱電偶 / 熱電阻調理），單純電流 / 電壓采集可搭配其他簡化版模塊，冗余需求配置雙GE IS210AEAAH2BJE 模塊。
2. 注意事項：
   • 安裝時確保信號線纜采用屏蔽雙絞線，屏蔽層單端接地（接地電阻≤4Ω），熱電偶補償導線選用對應型號，避免測溫誤差；
   • 每通道信號類型需通過 Mark VIe 組態軟件單獨配置，禁止不同信號類型混接同一通道；
   • 定期（每 12 個月）通過軟件進行通道自動校準，檢查隔離性能與采集精度，高濕度環境需加裝模塊除濕裝置；
   • 熱插拔操作前需確認模塊處于 “離線” 狀態，禁止帶電插拔時觸碰模塊金手指，防止靜電損壞。
