產品描述

產品參數

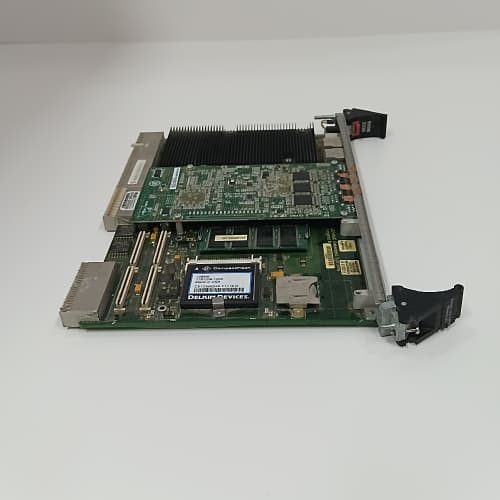

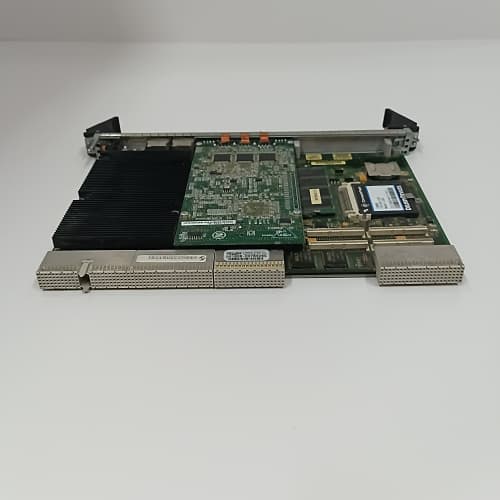

• 品牌 / 型號：GE IS215WETAH1A
• 核心通信參數：
  • 端口配置：2×10/100/1000Mbps 自適應以太網端口（RJ45），支持全雙工 / 半雙工模式
  • 傳輸協議：TCP/IP、UDP/IP、Modbus TCP、IEC 61850-8-1、Profinet IO、EtherNet/IP
  • 冗余功能：支持 RSTP/STP/MSTP（環網自愈時間≤20ms）、PRP/HSR（0ms 自愈，可選）
  • 數據傳輸延遲：≤50μs（千兆全雙工模式）
  • 交換容量：4Gbps（全線速無阻塞轉發）
• 系統交互參數：
  • 控制器接口：Mark VIe 系統 VME 總線（直接對接 IS215UCVEM06A 等處理器模塊）
  • 同步功能：支持 IEEE 1588v2 PTP 精密時鐘同步（精度 ±1μs）
  • 診斷能力：端口鏈路監測、網絡流量統計、故障日志記錄、遠程在線診斷
  • 安全功能：支持 802.1X 端口認證、MAC 地址過濾、IP 訪問控制列表（ACL）
• 電氣與環境參數：
  • 工作電壓：5V DC（VME 背板供電）+ 24V DC（輔助冗余供電）
  • 功耗：≤15W
  • 工作溫度：-25℃~+70℃
  • 存儲溫度：-40℃~+85℃
  • 濕度：5%~95%（無冷凝，防鹽霧 / 霉菌）
  • 電磁兼容：符合 IEC 61000-6-2、IEC 61000-4-5（抗浪涌 Level 4）
• 物理與認證參數：
  • 尺寸：233mm×160mm×32mm（VME 標準模塊尺寸）
  • 安裝方式：VME 機架插槽安裝（支持帶電熱插拔）
  • 認證標準：CE、FCC、UL 508、IEC 61850-3（電力系統認證）、ATEX Zone 2（防爆認證）

優勢與特點

1. 雙千兆冗余通信：GE IS215WETAH1A 配備雙路千兆以太網端口，支持 RSTP/PRP 冗余協議，環網故障自愈時間低至 20ms（PRP 模式 0ms），確保關鍵控制數據傳輸不中斷，滿足電廠、石化等行業的高可靠通信需求。
2. 多協議兼容與無縫集成：支持 IEC 61850、Modbus TCP 等主流工業協議，可直接對接電力系統保護裝置、第三方 PLC 與 SCADA 系統，無需協議轉換網關，大幅簡化系統架構。
3. 極端環境適應性：-25℃~+70℃超寬溫工作范圍，抗振動（5-2000Hz，15g）、抗電磁干擾能力強，可直接部署于機組旁、戶外設備柜等惡劣環境，穩定性遠超商用網絡模塊。
4. 精密時鐘同步：支持 IEEE 1588v2 PTP 協議，時鐘同步精度 ±1μs，可實現分布式 I/O、變頻器、保護裝置的精準時間協同，滿足工業控制系統的同步控制需求。
5. 熱插拔與智能運維：支持帶電熱插拔，維護時無需停機；配套 Mark VIe 診斷軟件可遠程監控端口狀態、統計網絡流量，故障預警功能提前識別通信隱患，運維效率提升 60%。

應用領域與案例

1. 火力發電廠全廠級通信組網：
   案例：某 600MW 燃煤電廠采用GE IS215WETAH1A 構建 Mark VIe 控制系統與廠級 SIS 系統的通信鏈路，雙千兆端口實現控制數據與監測數據的分離傳輸，RSTP 環網冗余在光纜中斷時 20ms 內完成自愈，確保機組運行數據實時上傳至調度中心，未發生通信中斷事故。
2. 石化企業壓縮機組遠程監控：
   案例：某石化企業天然氣壓縮機組集群采用GE IS215WETAH1A 實現 Mark VIe 控制器與遠程監控中心的通信，支持 Modbus TCP 與 IEC 61850 協議，同時對接機組振動監測設備與安全聯鎖系統，IEEE 1588v2 同步功能確保各機組數據時間戳統一，為故障溯源提供精準依據。
3. 冶金廠高爐控制系統互聯：
   案例：某鋼鐵廠 3200m3 高爐控制系統部署GE IS215WETAH1A，連接高爐 Mark VIe 控制器、熱風爐 PLC 與原料輸送系統，Profinet IO 協議實現各設備間的高速協同，抗電磁干擾設計抵御了高爐旁強磁場影響，通信誤碼率≤10??，保障高爐連續穩定生產。

競品對比

選型建議與注意事項

1. 選型建議：
   • 優先適用于 GE Mark VIe 控制系統的工業以太網通信場景，尤其推薦電廠、石化、冶金等對通信可靠性、協議兼容性要求高的項目；
   • 需零中斷冗余通信選擇 PRP/HSR 配置版本，常規環網冗余選擇 RSTP 版本，電力系統場景優先選擇支持 IEC 61850 的配置。
2. 注意事項：
   • 安裝時確保 VME 總線接口清潔無氧化，網線選用 Cat6a 屏蔽雙絞線，屏蔽層單端接地（接地電阻≤4Ω），降低電磁干擾；
   • 環網組網時需規劃合理的拓撲結構，確保僅啟用一個 RSTP 根橋，避免網絡環路；協議配置需與對接設備保持一致（如 Modbus TCP 端口號、IEC 61850 數據集）；
   • 定期通過 Mark VIe 軟件檢查端口流量與錯誤統計，升級固件前備份配置文件，避免配置丟失；
   • 戶外安裝時需為模塊所在機柜加裝防雨防塵裝置，沿海高鹽霧環境定期清潔端口觸點，防止腐蝕。
