產品概述

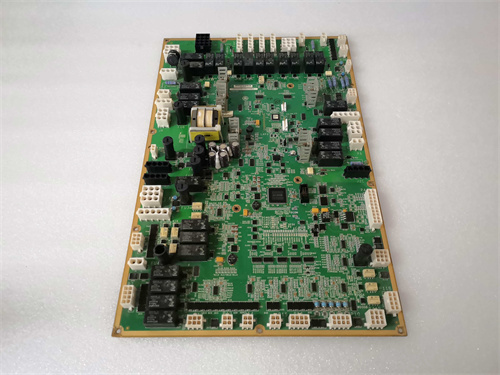

GE IS200WEMAH1AEA 是美國通用電氣公司（GE）為其Mark VIe燃?xì)廨啓C(jī)/蒸汽輪機控制系統設計的一款關鍵通信模塊。Mark VIe系統是GE應用于能源發電領域的高端分布式控制平臺。具體而言，GE IS200WEMAH1AEA 是一款以太網通信模塊，它在系統中承擔著至關重要的網絡連接與數據交換任務。該模塊為Mark VIe控制機架提供了標準的以太網接口，使得控制器能夠集成到電廠的工業以太網網絡中，與工程師站、操作員站（HMI）、歷史數據服務器以及其他控制系統（如DCS）進行高速通信。IS200WEMAH1AEA 是實現Mark VIe系統信息化、網絡化和遠程監控的核心組件，確保了控制數據、配置參數和診斷信息的高效、可靠傳輸。

產品參數

• 產品型號： IS200WEMAH1AEA

• 品牌： 通用電氣（GE）

• 所屬系統： Mark VIe 燃?xì)廨啓C(jī)/蒸汽輪機控制系統

• 模塊類型： 以太網通信模塊

• 網絡協議： 支持標準以太網協議（IEEE 802.3），并運行GE用于Mark VIe系統內部數據交換的專用高速協議（如SRTP - 同步實時協議）或標準工業協議（如Modbus TCP）。

• 物理接口： 通常配備一個或多個10/100/1000 Mbps（千兆）自適應RJ45以太網端口。

• 主要功能：

  • 控制器間對等通信（C2C）： 在多控制器配置中，實現不同Mark VIe機架之間的高速、確定性的實時數據交換，用于復雜的協調控制。

  • 與上位系統通信： 連接至電廠監控網絡，與運行員站、工程師站及歷史數據庫服務器進行數據通信。

  • 遠程訪問與配置： 支持通過以太網進行遠程程序下載、參數配置和系統診斷。

• 通信冗余： 可能支持通過雙端口或配合其他模塊實現網絡冗余配置，提高通信可靠性。

• 安裝方式： 插裝在Mark VIe系統機架的指定通信模塊槽位中，通過背板與主處理器（MPU）和其他I/O模塊高速互聯。

• 狀態指示： 模塊前端配備多個LED指示燈，用于顯示電源狀態、網絡連接狀態（Link/Activity）、通信活動及故障信息。

• 工作溫度： 設計用于工業控制室環境，通常在0°C至60°C之間。

• 認證： 符合相關的工業電磁兼容性和安全性標準。

優勢與特點

1. 高速、確定性的實時通信： GE IS200WEMAH1AEA 不僅提供標準以太網連接，其核心在于支持GE專為透平控制優化的實時協議，確保在多控制器協同工作或與快速I/O交互時，數據交換具有極低的延遲和高度確定性，這對燃?xì)廨啓C(jī)的快速保護和控制至關重要。

2. 系統無縫集成與開放性： 作為Mark VIe系統的原生以太網模塊，GE IS200WEMAH1AEA 與控制器硬件和ToolboxST軟件環境深度集成，配置和管理簡便。同時，它也提供了通向標準TCP/IP網絡的橋梁，便于與電廠其他基于以太網的系統（如第三方SCADA）集成。

3. 高可靠性設計： 模塊專為關鍵的動力設備控制應用設計，采用工業級組件，具備良好的抗干擾和長期運行穩定性。支持冗余網絡配置，可消除單點故障，滿足電廠對控制系統通信網絡的高可用性要求。

4. 強大的診斷與維護功能： 通過本地指示燈和ToolboxST軟件，可以清晰地監控模塊狀態、網絡流量和連接質量，快速定位網絡中斷、配置錯誤或硬件故障，極大方便了系統的預防性維護和故障排查。

5. 靈活的網絡架構支持： 該模塊使Mark VIe系統能夠靈活地構建星型、環型等多種網絡拓?fù)洌m應不同規模電廠的網絡規劃需求，是構建現代化、網絡化電廠控制系統的基礎。

應用領域與案例

GE IS200WEMAH1AEA 模塊專用于采用GE Mark VIe控制系統的燃?xì)廨啓C(jī)、蒸汽輪機發電機組。

• 應用領域：

  • 聯合循環發電廠（CCPP）

  • 簡單循環燃?xì)廨啓C(jī)電站

  • 工業驅動型燃?xì)廨啓C(jī)（如管道增壓）

  • 大型蒸汽輪機電站

• 應用案例：
  在一個聯合循環電廠中，燃機島和汽機島分別由獨立的Mark VIe控制器控制。每個控制機架中都配備了一塊GE IS200WEMAH1AEA以太網模塊。這兩塊模塊通過電廠的光纖以太網交換機相連，建立高速的控制器間對等通信（C2C）鏈路。通過這條鏈路，燃機控制器實時將排氣溫度、流量等關鍵參數發送給汽機控制器，用于優化余熱鍋爐和蒸汽輪機的控制。同時，兩臺IS200WEMAH1AEA模塊也接入電廠的監控網絡，將所有過程數據（壓力、溫度、振動、功率等）上傳至中央集控室的DCS操作員站，并允許工程師在遠程工作站通過ToolboxST軟件對兩個控制系統進行監視和參數調整，實現了機島間的高效協調和全廠集中監控。

與競品對比

• vs. 通用工業以太網模塊： 通用模塊（如用于PLC的Profinet、EtherNet/IP模塊）面向廣泛的工廠自動化。IS200WEMAH1AEA 是專為透平控制優化的專用模塊，其內置的實時通信協議在數據交換的確定性和速度上針對高速旋轉機械的控制進行了特殊優化，這是通用模塊難以比擬的。

• vs. Mark VIe系統其他通信模塊（如串行通信模塊）： 串行通信（如RS485）速度慢，擴展性差。IS200WEMAH1AEA 代表了更先進、帶寬更高的網絡解決方案，是現代Mark VIe系統實現大數據量交換和高級網絡功能的主流選擇。

• vs. 其他品牌透平控制系統的網絡模塊（如西門子SGT系列配套控制網絡）： 各透平制造商的控制系統網絡方案都是封閉且專用的。IS200WEMAH1AEA 的優勢在于其與GE Mark VIe系統的完美契合，以及在全球GE燃機電廠中龐大的裝機量和成熟的運維經驗。

選型建議與注意事項

1. 嚴格確認系統兼容性： 必須確認該模塊與您現有的Mark VIe控制器型號、機架型號以及ToolboxST軟件版本完全兼容。不同版本的Mark VIe系統可能對通信模塊有特定要求。

2. 明確網絡功能需求： 根據應用規劃，確認是需要用于控制器間對等通信（C2C）、連接上位監控系統，還是兩者都需要。這可能影響模塊的配置和網絡設置。

3. 網絡規劃與配置： 集成IS200WEMAH1AEA模塊需要專業的網絡知識。需規劃好IP地址分配、子網劃分、VLAN設置（如需要），并嚴格按照GE的指導手冊配置通信參數和實時數據交換表。

4. 重視網絡安全： 將控制系統的以太網接口接入更廣泛的網絡時，必須高度重視網絡安全。應通過防火墻、訪問控制列表等技術手段進行隔離和保護，防止未經授權的訪問和網絡攻擊。

5. 備件與原裝性： 作為關鍵通信部件，建議儲備原裝正品IS200WEMAH1AEA模塊。更換時，可能需要重新下載配置或進行固件同步，務必由經過培訓的專業人員操作，并做好原配置的備份。
