產品概述

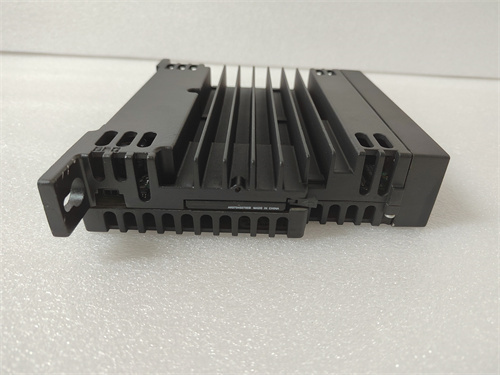

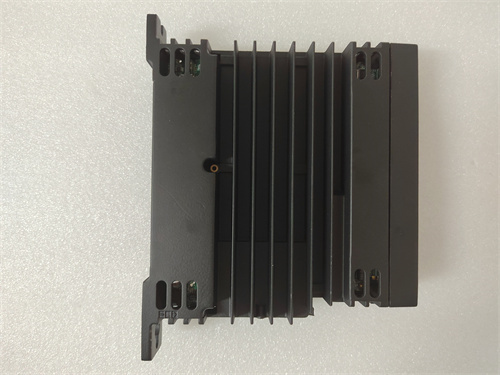

GE IS220UCSAH1A 是美國通用電氣公司（GE）為其 Mark VIe 燃?xì)廨啓C(jī)與蒸汽輪機控制系統設計的一款關鍵控制器組件。Mark VIe系統是GE應用于發電領域的高端、分布式控制平臺。具體而言，GE IS220UCSAH1A 是一款用戶可配置的控制處理器模塊，通常被稱為用戶配置服務器或輔助控制處理器。它在復雜的多控制器Mark VIe系統中扮演著至關重要的角色，負責執行用戶自定義的、非核心保護類的控制邏輯和順序控制功能，以分擔主處理器的負載。這款 IS220UCSAH1A 模塊增強了系統的處理能力與靈活性，是實現定制化控制策略、優化機組性能的重要硬件基礎。

產品參數

• 產品型號： IS220UCSAH1A

• 品牌： 通用電氣（GE）

• 所屬系統： Mark VIe 控制系統

• 模塊類型： 用戶可配置服務器 / 輔助控制處理器

• 核心功能：

  • 執行用戶使用GE專用工程工具（如ToolboxST）編寫的自定義控制應用程序。

  • 處理復雜的順序控制、模擬量計算、數據記錄和通信任務。

  • 通常不用于執行關鍵的安全保護功能（如超速保護），這些功能由專用的保護控制器負責。

• 處理器與內存： 搭載高性能處理器和充足的易失性/非易失性?xún)?nèi)存，用于運行用戶程序和數據存儲。

• 通信接口：

  • 背板通信： 通過高速VME背板與Mark VIe機架內的其他模塊（如I/O模塊、主處理器）進行數據交換。

  • 網絡通信： 通常配備以太網接口，用于與工程師站、操作員站或其他系統進行編程、調試和數據通信。

• 編程與配置： 使用GE的ToolboxST軟件進行硬件組態、控制邏輯編程（采用基于塊或文本的語言）和調試。

• 熱插拔支持： 設計支持在系統運行期間進行模塊更換（熱插拔），以最大限度地減少維護停機時間。

• 狀態指示： 前面板配備多顆LED指示燈，用于顯示模塊電源、運行狀態、故障和通信活動。

• 工作溫度： 設計用于控制室環境，工作溫度范圍通常為0°C 至 60°C。

優勢與特點

1. 強大的擴展處理能力： GE IS220UCSAH1A 為Mark VIe系統提供了額外的、可編程的計算資源。通過將復雜的定制化控制邏輯（如性能計算、高級燃燒控制、輔助系統順序控制）卸載到該模塊上運行，可以減輕主控制器的負擔，優化整個系統的響應速度和可靠性。

2. 高度的靈活性與可定制性： 作為“用戶可配置”服務器，它允許工程師根據特定電廠或機組的獨特需求，開發和部署專用的控制算法和應用程序，從而實現對機組性能和操作的精細優化，這是標準控制功能無法完全覆蓋的。

3. 與Mark VIe系統的深度集成： 該模塊作為Mark VIe控制架構的原生部分，GE IS220UCSAH1A 能夠通過背板高速訪問所有共享的I/O數據，并與其他控制器進行確定性的數據交換。這種緊密集成確保了自定義應用程序能夠基于實時、準確的現場數據運行。

4. 可靠的工業設計與熱插拔： 秉承Mark VIe系統的高可靠性標準，采用工業級組件設計。支持熱插拔功能使得在不停機的情況下進行模塊維護或升級成為可能，極大地提高了系統的可用性。

5. 完善的工程工具鏈支持： 受益于GE統一的ToolboxST軟件環境，從硬件組態、邏輯編程、仿真測試到在線監控和診斷，所有工作都能在一個集成平臺中完成，降低了工程復雜性。

應用領域與案例

GE IS220UCSAH1A 模塊專門用于配置了Mark VIe控制系統的燃?xì)廨啓C(jī)或蒸汽輪機發電機組。

• 應用領域：

  • 聯合循環發電廠

  • 簡單循環燃?xì)廨啓C(jī)電站

  • 工業驅動型燃?xì)廨啓C(jī)

  • 大型蒸汽輪機電站

• 應用案例：
  在一座聯合循環電廠中，為了提高整體熱效率，工程師開發了一套復雜的“進氣冷卻系統優化控制”算法。這套算法需要實時計算環境溫度、濕度、機組負荷，并動態調節進氣冷卻設備的運行狀態。由于計算量大且邏輯復雜，不適合直接加載在負責核心控制的主處理器上。因此，在Mark VIe控制機架中增加了一塊 GE IS220UCSAH1A 模塊。該模塊專門運行這套優化程序，通過背板讀取所需的實時數據，執行計算后，將控制指令發送給相應的I/O模塊來操作進氣冷卻設備。通過IS220UCSAH1A實現的這項定制化控制，最終幫助電廠在夏季高峰時段顯著提升了出力。

與競品對比

• vs. Mark VIe主處理器（如IS200系列）： 主處理器負責機組最核心、最基礎的控制和保護回路，其可靠性和確定性要求最高。IS220UCSAH1A 作為輔助處理器，更側重于提供靈活的可編程能力，用于實現增強功能，兩者在系統中角色互補。

• vs. 外置獨立PLC/工控機方案： 采用外置PLC實現定制功能需要額外的硬件、電源、機柜以及復雜的通信接口開發。IS220UCSAH1A 作為內置模塊，在集成度、數據訪問速度、維護便利性和系統一致性方面具有明顯優勢。

• vs. 其他品牌透平控制系統的專用計算模塊： 西門子、三菱等競爭對手也有類似的可編程擴展模塊。IS220UCSAH1A 的核心競爭力在于其與GE Mark VIe生態系統的無縫融合，對于GE機組用戶而言是自然且低風險的選擇。

選型建議與注意事項

1. 明確功能定位與需求： 清晰界定需要由IS220UCSAH1A實現的功能范圍，確保其不屬于安全保護范疇（應由專用保護控制器處理）。評估其處理能力和內存是否滿足應用程序的復雜度。

2. 嚴格的系統兼容性驗證： 必須確認該模塊與現有Mark VIe系統的硬件版本（機架型號、背板類型）和ToolboxST軟件版本完全兼容。不兼容的模塊可能導致系統無法識別或運行不穩定。

3. 專業的編程與測試： 在該模塊上開發應用程序需要熟練掌握ToolboxST編程和Mark VIe系統架構。所有用戶程序必須經過充分的離線仿真和在線測試，確保其邏輯正確且不會對核心控制系統產生干擾。

4. 關注通信與數據交換配置： 正確配置該模塊與主處理器及其他模塊之間的數據交換表（如GDTT - 全局?jǐn)?shù)據定時傳輸），確保數據能夠準確、及時地共享。

5. 備件管理與更換流程： 由于涉及用戶程序，更換IS220UCSAH1A模塊前，必須完整備份模塊內的應用程序和配置數據。新模塊安裝后，需要恢復程序并進行全面功能驗證。熱插拔操作需嚴格遵守規程。
