產品概述

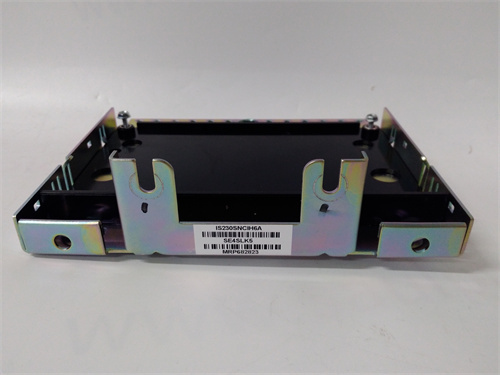

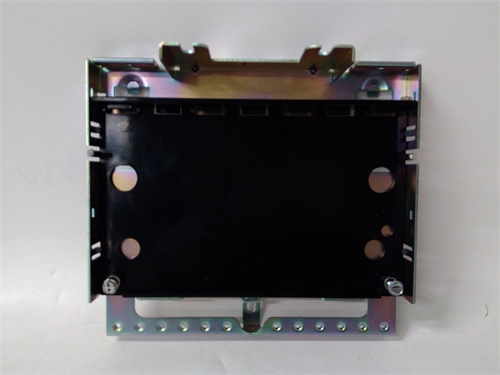

GE IS230SNCIH6A 是通用電氣（GE）旗下核心工業控制系統 Mark VIe 系列中的一個重要組成部分，具體而言，它是一個伺服閥驅動與監測接口模塊。該模塊屬于Mark VIe系統專用的I/O類型，主要設計用于與渦輪機調速系統中的電液伺服閥（Electro-Hydraulic Servo Valve， EHSV）或液壓執行機構進行高精度、高可靠性的接口。GE IS230SNCIH6A 的核心功能是接收來自Mark VIe控制器的閥門位置指令（通常為±10VDC或4-20mA的模擬量信號），并將其轉換為驅動伺服閥線圈所需的精確電流信號；同時，它還監測伺服閥的反饋信號（如LVDT位置反饋），構成閉環控制回路，實現燃?xì)廨啓C(jī)、蒸汽輪機燃料閥或進氣導葉（IGV）等關鍵執行機構的精確、快速定位。對于追求最高控制性能和可靠性的旋轉機械控制，選擇GE IS230SNCIH6A（產品鏈接：https://www.example.com/ge-is230sncih6a）意味著為您的Mark VIe系統配備了驅動頂級液壓執行器的專業“手臂”，是保障機組快速響應和平穩運行的核心硬件。

產品參數

• 模塊類型：Mark VIe系統專用，伺服驅動/反饋接口模塊。

• 輸入信號：

  • 指令輸入：接收來自控制器的模擬量位置設定點信號，通常支持±10VDC或4-20mA。

  • 反饋輸入：連接來自執行機構位置傳感器（通常是LVDT線性可變差分變壓器）的交流信號，并進行解調，轉換為代表實際位置的直流信號。

• 輸出信號：提供驅動伺服閥力矩馬達線圈的電流輸出（通常為±40mA或±80mA等可調范圍），具有高精度和良好的線性度。

• 控制模式：支持位置閉環控制模式，模塊內部比較指令與反饋，生成驅動電流，實現快速、穩定的閥門定位。

• 診斷與保護：內置全面的診斷功能，可檢測指令丟失、反饋丟失、線圈開路/短路、LVDT故障等，并能將故障狀態上報控制器，觸發保護動作。

• 連接方式：通過可插拔的接線端子排連接現場信號線（指令、反饋、驅動輸出）和電源。

• 系統集成：通過高速VDI（Velocity Diagnostics Interface）總線直接插入Mark VIe的I/O包（如JPDK）中，與TMR（三重模件冗余）或 Simplex（單模件）控制器緊密協同工作。

• 電源要求：需要外部提供隔離的直流控制電源（如±15VDC， +5VDC等）。

優勢與特點

1. 為關鍵控制量身定制的高性能與可靠性：GE IS230SNCIH6A 專為渦輪機控制中要求最苛刻的伺服回路設計。其電路具有極低的漂移、高分辨率和快速的動態響應，確保燃料控制等關鍵回路能精確跟隨控制器指令，這對機組的負荷響應、效率和安全至關重要。其設計符合高可靠性標準，是執行安全關鍵控制的基礎。

2. 與Mark VIe系統的深度無縫集成：作為Mark VIe生態的原生組件，該模塊的配置、校準、診斷完全集成在GE的ToolboxST工程軟件環境中。所有參數（如增益、偏置、報警限值）均可在線設置和調整，反饋信號的校準（調零、調幅）也可通過軟件向?qū)лp松完成，大大簡化了調試和維護工作。

3. 強大的集成診斷與安全特性：模塊不僅僅是簡單的信號轉換器。其持續進行的自診斷和信號有效性檢查（如LVDT次級線圈差異比較）能夠早期發現傳感器或執行機構的潛在故障。這些診斷信息直接集成到控制器的保護邏輯中，是實現預測性維護和防止故障擴大的關鍵。

4. 堅固的工業設計與易維護性：模塊采用工業級元器件和堅固封裝，能夠耐受電廠環境中的振動和溫度變化。其模塊化設計和前面板接線方式，使得在需要時可以相對快速地進行更換或檢查，而無需斷開大量背板連線。

應用領域與案例

GE IS230SNCIH6A 幾乎專門用于以GE Mark VIe系統為核心的燃?xì)廨啓C(jī)、蒸汽輪機和大型壓縮機控制。

• 案例一：9HA重型燃?xì)廨啓C(jī)燃料控制系統
  在一臺9HA燃機中，多個GE IS230SNCIH6A模塊分別控制著天然氣燃料伺服閥和液體燃料（柴油）伺服閥。每個模塊接收來自TMR控制器的燃料流量需求指令，并驅動對應的伺服閥精確調節閥開度，從而控制進入燃燒室的燃料量。同時，模塊實時讀取閥門位置的LVDT反饋，形成高帶寬的閉環，確保在機組快速升負荷或電網頻率波動時，燃料能夠瞬間精準響應，維持燃燒穩定和排放達標。

• 案例二：蒸汽輪機進氣調節閥（IGV）控制
  在聯合循環電站的蒸汽輪機上，GE IS230SNCIH6A模塊用于控制進氣導葉的執行機構。通過精確調節IGV的開度，可以優化不同負荷下的蒸汽通流效率和出力。模塊確保閥門能夠快速、平穩地定位到任何指令位置。其內置的LVDT反饋診斷功能，可以預警機械連接松動或傳感器老化，避免因位置反饋失真導致控制異常。

與競品對比

與通用伺服驅動器（如西門子SINAMICS S120， 羅克韋爾Kinetix）或普通的模擬量輸出模塊相比，GE IS230SNCIH6A 的核心優勢在于其在渦輪機控制領域的專用性、安全集成度和認證等級。通用伺服驅動器功能強大但需要復雜編程和集成；而GE IS230SNCIH6A是即插即用的專用解決方案，其控制算法、安全診斷和與Mark VIe的通訊均已深度優化，滿足電力行業對控制響應速度和可靠性的極端要求。與同屬關鍵控制領域的本特利內華達（Bently Nevada）3500系統的伺服驅動模塊相比，兩者定位相似，但GE IS230SNCIH6A與Mark VIe控制器的原生協同和數據交換效率更高，更適合作為整個透平控制器的“手”和“眼”來使用。

選型建議與注意事項

1. 選型建議：

   • 系統兼容性確認：該模塊僅用于GE Mark VIe系統。必須確認現有控制架構為Mark VIe，并核實I/O包型號和控制器版本與其兼容。

   • 明確執行機構規格：必須清楚了解所驅動的伺服閥或執行機構的關鍵參數，包括線圈電阻、額定電流、所需的指令信號類型（電壓/電流）、以及LVDT反饋的激勵電壓和頻率。確保GE IS230SNCIH6A的輸出能力和輸入規格與之完全匹配。

   • 冗余需求考量：對于極度關鍵的應用（如主燃料閥），通常采用三重冗余（TMR）配置，需要為同一閥門配置三個獨立的GE IS230SNCIH6A模塊。選型時應根據安全等級確定所需數量。

   • 獲取完整技術文檔：務必獲取該模塊的詳細接線圖、配置指南和校準程序。

2. 注意事項：

   • 專業安裝與屏蔽接地：安裝必須由專業人員進行。伺服閥驅動線和LVDT反饋線必須使用高質量的雙絞屏蔽電纜，并嚴格遵守單點接地原則，以避免噪聲干擾導致控制振蕩或測量誤差。

   • 嚴格的校準程序：上電后，必須使用ToolboxST軟件對每個通道進行精確的校準，包括指令通道的標定和LVDT反饋通道的調零（Null）與調幅（Span）。不正確的校準會導致控制偏差甚至系統不穩定。

   • 安全與防靜電操作：模塊包含精密的模擬電路。在操作前需采取防靜電措施。任何接線或插拔操作應在系統斷電后進行，并遵守安全規程。

   • 定期功能測試：應結合機組維護周期，對伺服回路進行功能測試，驗證指令-反饋-輸出的整個鏈路的準確性和響應速度，確保GE IS230SNCIH6A模塊及其控制的執行機構處于最佳狀態。
