產品概述

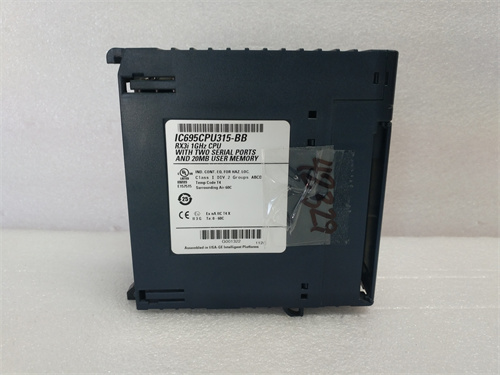

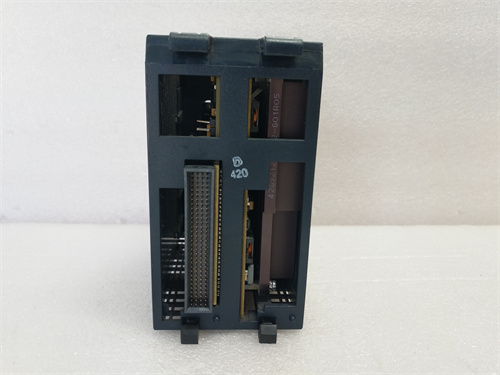

GE IC695CPU315 是通用電氣（GE，現已并入艾默生集團）旗下 PACSystems? RX3i 系列可編程自動化控制器（PAC）中的一款主流高性能 中央處理器（CPU）模塊。該模塊是RX3i平臺的中堅力量，為廣泛的中大型工業自動化應用提供了平衡的處理能力、內存容量和通訊功能。作為控制系統的“大腦”，IC695CPU315 負責執行用戶編寫的控制邏輯（支持IEC 61131-3標準語言）、管理本地機架和分布式網絡的I/O數據交換、處理運動控制與PID調節等復雜任務。在諸如汽車制造、食品飲料、物料輸送及水處理等行業的生產線控制中，GE PACSystems RX3i 平臺憑借其開放性和可靠性備受青睞，而 IC695CPU315 正是構建這些系統最常用的核心控制器之一，它能有效協調數百甚至上千個I/O點，確保生產流程的順暢與高效。

產品參數

• 產品型號：IC695CPU315

• 品牌與系列：GE Intelligent Platforms (現屬艾默生)，PACSystems RX3i 系列。

• 模塊類型：中央處理器單元。

• 處理器與性能：搭載高性能的 Intel 處理器，提供快速的邏輯掃描速度，適合處理復雜的控制算法和大量數據。

• 內存配置：

  • 用戶程序內存：通常配備數MB的閃存和SRAM，用于存儲邏輯程序、變量和配方數據。

  • 數據內存：提供充足的寄存器空間供數據交換和存儲使用。

• 內置通訊端口：

  • 串行端口：一個 RS-232/485 端口，支持 SNP、Modbus RTU 等協議。

  • 以太網端口：兩個 10/100 Mbps 以太網端口，支持 TCP/IP、UDP、SRTP（GE專用）、Modbus TCP/IP、FTP 等協議，支持雙網段冗余或獨立應用。

• 支持I/O架構：兼容 RX3i 系列高性能本地 I/O（如IC694、IC695系列模塊），并通過 Genius 總線或 Profibus DP 等網絡支持分布式 I/O。

• 實時時鐘：內置帶電池后備的實時時鐘。

• 編程軟件：使用 GE 的 Proficy Machine Edition 或 Logic Developer-PME 進行編程和組態。

優勢與特點

1. 強大的雙以太網架構：GE IC695CPU315 最大的亮點之一是集成了兩個獨立的以太網端口。這允許用戶靈活配置網絡，例如實現控制網絡與信息網絡的物理隔離，或構建以太網環網冗余，極大地提升了系統的通訊可靠性和網絡規劃靈活性。

2. 卓越的性能與擴展性：提供充足的處理能力和內存資源，能夠勝任包括順序控制、過程控制、數據采集和基本運動控制在內的多種復雜任務。其背板帶寬高，支持密集的I/O配置和高速數據交換。

3. 開放性與多協議支持：支持多種標準的工業以太網和現場總線協議（如Modbus TCP、Profibus DP、Genius），便于與第三方設備（如驅動器、儀表、HMI）以及上層MES/ERP系統集成，降低了系統集成的壁壘。

4. 統一的編程環境：與 GE 高端控制器（如RX7i）使用相同的 Proficy Machine Edition 軟件平臺，提供了強大的編程、調試、診斷和數據管理工具，工程開發效率高，且技能可遷移。

5. 高可靠性與模塊化設計：采用堅固的工業設計，支持模塊的熱插拔（在系統設計允許下），便于維護。其架構清晰，電源、CPU、I/O 模塊分離，提高了系統的可用性和可維護性。

應用領域與案例

GE IC695CPU315 廣泛應用于需要中等至大型控制規模的離散制造與過程工業。

• 汽車制造：車身焊接生產線、涂裝車間輸送系統、總裝車間控制。

  • 案例：在一條汽車白車身焊接線上，主控系統采用 IC695CPU315，通過其Profibus DP網絡連接數十個焊接機器人控制器和分布式I/O站。其雙以太網端口分別連接車間級監控網絡和生產線上的觸摸屏與掃描槍?？刂破骺煽康貐f(xié)調各工位的夾具開合、機器人焊接時序和車身流轉，確保了生產節拍和焊接質量。

• 食品與飲料：灌裝線、包裝線、混合攪拌過程控制。

• 物料搬運：機場行李分揀系統、自動化立體倉庫（AS/RS）、輸送帶控制系統。

• 水處理：市政污水處理廠的生物處理、加藥、濾池反沖洗等過程控制。

與競品對比

與同級別其他品牌PLC（如西門子S7-1500系列CPU、羅克韋爾ControlLogix 5560系列）相比，GE IC695CPU315 的特點在于：

• 雙以太網端口的原生優勢：在同等價位或性能級別的CPU中，原生集成雙以太網端口是其顯著特色，為用戶節省了一個額外的通訊模塊成本，并簡化了網絡設計。

• 對傳統GE系統的兼容性：對于已有GE 90-30/90-70系統或大量Genius I/O的用戶，RX3i平臺（包括IC695CPU315）提供了平滑的升級路徑和良好的兼容性，保護了既有投資。

• 開放性策略：在協議支持上相對開放，尤其在標準以太網協議應用方面較為靈活。而某些競品在深度融合其自家上層協議方面更有優勢。

• 生態系統與市場覆蓋：在全球市場，特別是在北美和部分流程工業領域，GE（現艾默生）擁有穩固的客戶基礎。但在離散制造領域，其整體市場占有率與頭部品牌存在差距。

選型建議與注意事項

1. 評估系統規模與性能：根據項目所需的I/O點數、程序復雜度和通訊負載，評估 IC695CPU315 的性能是否滿足要求。對于超大規模或對掃描周期有極致要求的應用，可能需要考慮更高級別的CPU（如IC695CPU320）。

2. 網絡規劃：充分利用其雙以太網端口進行合理的網絡拓撲設計。例如，Port 1 用于連接HMI和SCADA，Port 2 用于連接遠程I/O站或與其它PLC對等通訊。

3. 內存與備份：估算用戶程序和數據存儲的需求，確保有足夠的余量。務必為CPU配備高質量的后備電池，以保證在斷電時保持內存數據和實時時鐘。

4. 軟件與固件版本：確保所用的 Proficy Machine Edition 軟件版本支持該CPU型號，并注意CPU模塊的固件版本，必要時進行升級以獲取最新功能或修復。

5. 采購與支持：建議通過艾默生（Emerson）官方或授權分銷渠道（例如您即將提供的產品頁面）采購 GE IC695CPU315，以確保獲得正品、最新的硬件版本、完整的技術文檔和可靠的技術支持。
