產品描述

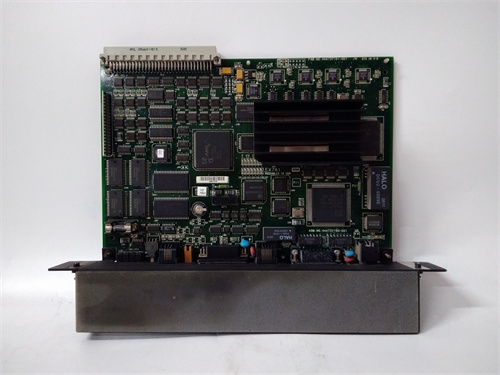

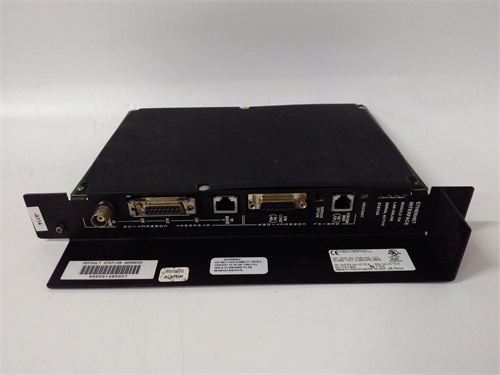

GE IC697CHS790D 是通用電氣（GE）自動化系統（現屬于艾默生集團）旗下 Series 90-30 可編程邏輯控制器（PLC）系列的一款關鍵通信模塊。該模塊具體型號為高性能以太網通信協處理器模塊，在系統中充當獨立的智能通信引擎。其核心功能是為整個90-30 PLC機架提供一個高速的10 Mbps以太網接口，使PLC能夠無縫集成到基于TCP/IP協議的工廠局域網（LAN）或控制網絡中。與依賴主CPU處理通信的簡單接口模塊不同，GE IC697CHS790D 擁有自己的專用處理器和內存，能夠獨立處理網絡通信協議棧，從而極大地減輕了主CPU的負擔，確保了控制程序掃描周期的確定性和通信的實時性。通過此模塊，GE IC697CHS790D 使得90-30 PLC能夠與上位監控系統（SCADA/HMI）、其他GE PLC（如90-70系列）、編程工作站（使用VersaPro或Proficy Machine Edition軟件）以及支持以太網協議的第三方設備進行高效的數據交換、遠程編程和在線監控。

產品參數

• 模塊類型： 以太網通信協處理器模塊，用于Series 90-30 PLC。

• 網絡接口： 10BASE5 （粗纜以太網，AUI接口）和 10BASE2 （細纜以太網，BNC接口），標準10 Mbps速率。

• 網絡協議： 支持 TCP/IP 協議棧，運行 EGD 和 SRTP 等GE專有工業協議。

  • EGD： 用于與上位機（如Cimplicity HMI）和其他GE PLC進行高效的數據交換。

  • SRTP： 用于與編程軟件（VersaPro等）建立連接，進行程序上下載和在線監控。

• 處理架構： 內置專用通信處理器，獨立于PLC主CPU運行。

• 內存： 擁有自己的緩沖區內存，用于存儲發送和接收的數據包。

• 配置方式： 通過模塊上的DIP開關設置IP地址和網絡參數，或后期通過軟件配置。

• 指示燈： 提供豐富的LED狀態指示燈，顯示模塊狀態、網絡活動、數據發送/接收等。

• 安裝： 直接插入90-30系列PLC機架的指定槽位中。

優勢與特點

1. 獨立處理，性能卓越： GE IC697CHS790D 最大的優勢在于其協處理器設計。它獨立處理所有網絡通信任務，不占用主CPU的掃描時間，確保了控制邏輯的執行速度和確定性，這對于實時性要求高的應用至關重要。

2. 強大的網絡集成能力： 在90-30系列所處的時代，該模塊提供了先進的以太網連接能力，使PLC能夠輕松融入工廠信息網絡，實現了控制層與監控層的數據集成，為集中監控和數據采集提供了可靠通道。

3. 支持關鍵工業協議： 對 EGD 協議的原生支持使得與GE自家HMI（如Cimplicity）和其他PLC（90-70）之間的數據交換非常高效和簡便，簡化了系統集成工程。

4. 診斷與可靠性： 豐富的狀態指示燈和通過軟件可訪問的診斷信息，使得網絡連接問題和模塊健康狀況一目了然，便于快速排查故障，提高了系統可維護性。

5. 經典的系統兼容性： 作為90-30系列生態系統中的重要組成部分，IC697CHS790D 與同系列CPU、I/O模塊以及編程軟件實現了高度兼容，是構建穩定、可靠的中小型控制系統的經典網絡解決方案。

應用領域與案例

GE IC697CHS790D 廣泛應用于使用GE 90-30 PLC且需要網絡通信的各種工業自動化場景。

• 制造業生產線： 用于汽車零部件、包裝、裝配等生產線的控制，將多個PLC站的數據匯總到中央監控室。

• 水處理與樓宇自動化： 在分布式泵站或HVAC系統中，實現遠程數據采集和設備控制。

• 物料搬運系統： 控制傳送帶、分揀機的PLC通過網絡與上位管理系統通信。

• 過程控制輔助系統： 作為大型流程工業中輔助單元（如公用工程）的控制器，并集成到全廠DCS或監控網絡中。

與競品對比

與同時代其他品牌PLC的早期網絡模塊（如西門子S7-300的CP343-1， 羅克韋爾SLC 500的1747-KE）相比，GE IC697CHS790D 的協處理器架構在減輕CPU負載和通信性能上具有明顯優勢。與通過串口轉以太網轉換器的方案相比，它提供了原生、穩定且功能完整的以太網集成。在現代標準看來，其10 Mbps和同軸電纜接口已顯落后，但在其服務的存量系統和特定時期，它是性能領先的解決方案。當前，對于90-30系統的升級，更現代的替代方案（如以太網升級模塊）可能被推薦。

選型建議與注意事項

1. 確認系統與軟件兼容性： 選型前必須確認現有的90-30 PLC CPU型號和固件版本與該 IC697CHS790D 模塊兼容。同時，確保編程軟件（VersaPro/Proficy）版本支持對此模塊的配置。

2. 網絡規劃與介質準備： 該模塊使用現已不常見的10BASE5（粗纜） 或 10BASE2（細纜） 同軸電纜。需提前規劃好網絡布線、終端電阻和收發器（對于10BASE5）?，F(xiàn)代網絡中已難以直接接入。

3. IP地址與參數配置： 模塊的IP地址需要通過硬件DIP開關設置，規劃時需確保IP地址與網絡中其他設備不沖突。理解EGD和SRTP協議的配置方法。

4. 作為備件的考量： 由于該型號已停產多年，采購 GE IC697CHS790D 主要用于現有系統的維護和備件更換。在采購時，需特別關注模塊的成色（是否為正品、翻新件）、測試狀態以及供應商的可靠性。

5. 考慮升級替代方案： 對于需要提升網絡性能或接入現代交換式以太網的系統，應評估使用第三方或艾默生提供的以太網升級轉換設備的可能性，這可能比尋找老舊的同軸電纜模塊更可行。
