產品概述與描述

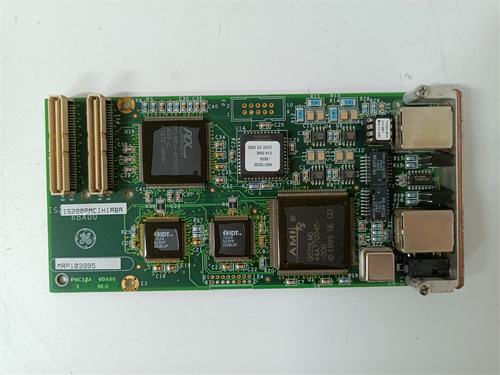

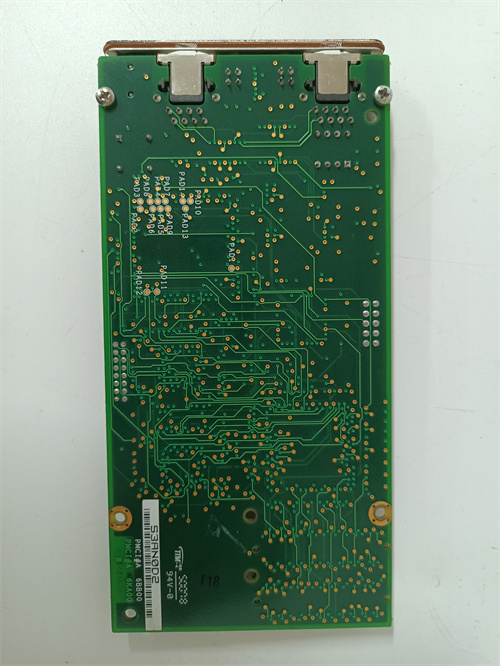

GE IS200PMCIH1AAA6BA00 是一款關鍵的通信接口模塊，屬于通用電氣（GE）SpeedTronic Mark VI 燃?xì)?蒸汽輪機控制系統的一部分。該模塊是 Mark VI 控制器與外部網絡或設備之間進行數據交換的重要橋梁。其主要功能是作為 PCI Mezzanine Card (PMC) 載卡，提供一個硬件接口平臺，用于安裝和集成專用的通信卡，例如工業以太網卡、串行通信卡或現場總線接口卡，從而擴展控制系統的連接能力。對于負責系統集成和維護的工程師而言，獲取詳細的硬件手冊、兼容性列表和診斷指南至關重要，相關信息可查閱： GE IS200PMCIH1AAA6BA00 通信接口模塊。在構建或維護一個完整的Mark VI控制系統時，正確配置和使用此接口模塊是確保系統與外部世界（如DCS、HMI或其它智能設備）可靠通信的基礎。模塊型號中較長的后綴（如“AAA6BA00”）通常標識了特定的硬件版本、修訂或配置細節，因此在實際操作中，確保型號的精確匹配是維護工作的關鍵。GE IS200PMCIH1AAA6BA00 這類備件在電廠的關鍵控制系統備件庫中占有重要位置。

詳細產品參數

• 功能： Mark VI 系統通信接口模塊（PMC載卡）。

• 系統兼容性： 設計用于GE Mark VI 系列燃?xì)?蒸汽輪機控制系統的控制器機架內（如IS200/IS215系列機架）。

• 接口標準： 本身作為PMC載卡，提供一個或多個符合IEEE 1386.1標準的PMC插槽，用于插入各種功能的PMC子卡。

• 通信支持： 通過安裝不同的PMC子卡，可支持多種工業通信協議，如以太網（TCP/IP）、Profibus-DP、Modbus (RTU/TCP)、DeviceNet、或GE的專用網絡等。

• 主機連接： 通過高速背板總線（如VME總線）與Mark VI控制器的主處理器進行數據交換，作為控制器的一個外圍I/O模塊。

• 指示燈： 通常配備多個狀態LED指示燈，用于顯示電源、模塊健康狀態、總線活動及子卡通信狀態。

• 物理尺寸與安裝： 標準尺寸的印刷電路板，設計用于插入Mark VI機架的指定槽位中。

• 電源要求： 由Mark VI機架背板提供所需的直流電源（通常為+5VDC等）。

主要優勢與特點

1. 靈活的通信擴展性： GE IS200PMCIH1AAA6BA00 的核心優勢在于其模塊化設計。通過在同一塊載卡上更換不同的PMC通信子卡，可以輕松實現與多種不同協議網絡的連接，而無需更換主控制器硬件，提供了極大的配置靈活性和對未來網絡升級的適應性。

2. 與Mark VI系統深度集成： 作為GE原裝組件，該模塊與Mark VI控制器的硬件和軟件（ToolboxST）完全兼容，可以無縫集成到控制邏輯和診斷框架中，確保通信的穩定性和可靠性。

3. 高可靠性設計： 遵循工業級和電力行業嚴苛標準設計，能夠在電廠環境中（溫度波動、振動、電磁干擾）穩定工作，保障關鍵控制通信不中斷。

4. 簡化維護與備件管理： 采用載卡+子卡的架構，可以將昂貴的通信接口功能分解。若通信協議變更或子卡故障，通常只需更換相對便宜的PMC子卡，而無需更換整個載卡，降低了備件成本和維護復雜度。

5. 支持關鍵控制數據交換： 該模塊處理的通信數據直接關聯到渦輪機的控制、保護和狀態監測，其性能直接影響到機組的運行安全和效率。

主要應用領域與用例

該模塊專用于以GE燃?xì)廨啓C或蒸汽輪機為核心的大型旋轉機械控制與保護系統。

• 發電行業： 用于聯合循環電廠（CCPP）、簡單循環電廠或熱電聯產（CHP）項目中GE Frame 6B, 7EA, 9FA等系列燃?xì)廨啓C的Mark VI控制系統。

• 石油與天然氣： 用于管道壓縮站或海上平臺驅動壓縮機的燃?xì)廨啓C控制系統。

• 用例示例： 在一個聯合循環電廠中，燃機島的Mark VI控制系統通過一個配置了以太網PMC子卡的 GE IS200PMCIH1AAA6BA00 模塊，與全廠分布式控制系統（DCS）進行高速數據交換。它將渦輪機的轉速、溫度、振動、報警狀態等關鍵參數實時上傳至DCS，并接收來自DCS的負荷設定點指令。同時，可能通過另一個配置了Profibus-DP子卡的同類模塊，與現場智能儀表和執行機構網絡通信。這些模塊的穩定工作是整個電廠協調控制的基石。

與競爭產品的比較

• 與 集成通信口的通用PLC模塊 比較： 許多通用PLC（如西門子S7-1500）將特定通信口（如Profinet）集成在CPU或通信模塊上。GE IS200PMCIH1AAA6BA00 的PMC架構提供了更靈活的協議選擇，特別適合于需要接入多種遺留或特定工業網絡的大型關鍵控制系統，這是通用PLC較難做到的。

• 與 其他渦輪機控制廠商的通信模塊（如西門子、伍德沃德） 比較： 各廠商都有自己專屬的控制系統和通信架構。該模塊是GE Mark VI生態系統內的專用部件，與其他廠商的產品在物理、電氣和協議層面均不兼容。選擇取決于主機設備的原始制造商。

• 與 通用第三方網關/協議轉換器 比較： 雖然第三方網關也能實現協議轉換，但它們作為獨立設備存在，需要額外的配置、電源、機柜空間，并且可能無法與Mark VI系統的診斷和配置工具深度集成，增加了系統復雜性和潛在的故障點。原裝模塊則提供了“即插即用”的集成體驗。

選型建議與重要注意事項

• 選型建議：

  1. 精確匹配原則： GE IS200PMCIH1AAA6BA00 主要用于替換故障件或系統擴展。選型必須基于設備原始圖紙（BOM表）或故障模塊上的完整型號標簽，一字不差地進行匹配。 長后綴（AAA6BA00）代表特定版本，至關重要。

  2. 明確通信需求： 在選擇/采購前，需明確該載卡上需要安裝何種協議的PMC子卡（如以太網、Profibus等），并確保子卡型號與載卡兼容且可用。

  3. 確認機架兼容性： 核實該模塊與目標Mark VI控制器機架（型號如IS200, IS215等）的槽位兼容性及背板總線類型是否匹配。

• 重要注意事項：

  1. 靜電放電防護： 所有電子模塊均為靜電敏感設備。在拿取和安裝 GE IS200PMCIH1AAA6BA00 前，必須佩戴防靜電腕帶，并在防靜電墊上操作。

  2. 斷電操作： 在安裝或拆卸任何模塊前，必須確認已安全切斷控制器機架的所有電源（交流和直流），并遵守電廠/現場的鎖定/掛牌（LOTO）程序。

  3. 軟件配置： 更換模塊后，通常需要在Mark VI的工程軟件ToolboxST中確認或重新配置相應的通信參數和I/O映射，以恢復完整的通信功能。

  4. PMC子卡的安裝： 安裝PMC子卡到載卡上時，需對準插槽，均勻用力垂直插入，并確保固定螺絲擰緊，保證連接可靠。

  5. 來源可靠性： 由于該模塊用于關鍵控制系統，強烈建議從GE官方或授權渠道采購，或選擇信譽卓著、能提供測試報告和質保的工業自動化備件專業供應商，以避免使用翻新件或仿制品可能帶來的運行風險。
