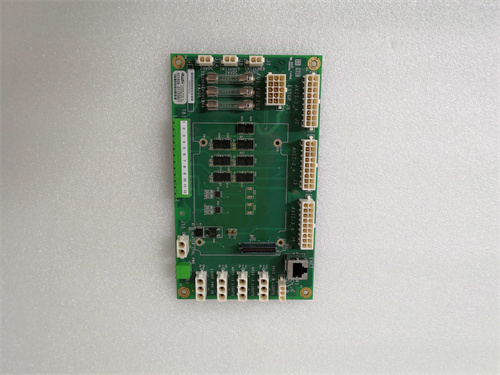

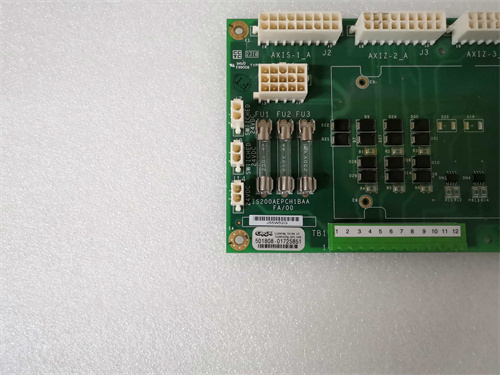

GE IS200AEPCH1BAA：模擬量輸入端子板

產品描述

GE IS200AEPCH1BAA 是美國通用電氣（GE，現為GE Vernova）旗下Speedtronic? Mark VIe燃?xì)馀c蒸汽輪機控制系統的關鍵組件。作為Mark VIe分布式I/O系統中的一部分，它是一款模擬量輸入端子板，其主要功能是作為現場模擬量信號與Mark VIe控制器I/O模塊之間的安全、可靠的物理接口。具體而言，GE IS200AEPCH1BAA 負責接收來自現場傳感器（如溫度、壓力、流量變送器）的標準模擬信號（如4-20mA），并通過其內部的信號調理和接線端子，將這些信號安全、無噪聲地傳輸至對應的I/O模塊進行處理。對于維護Mark VIe系統的工程師來說，確保 GE IS200AEPCH1BAA 的良好狀態是保障整個機組數據采集準確性和控制系統穩定性的基礎。

產品參數

• 產品類型： 模擬量輸入端子板

• 制造商系列： GE Speedtronic? Mark VIe 控制系統

• 模塊型號： IS200AEPCH1BAA

  • IS200: Mark VIe系列I/O組件的標準前綴。

  • AEPC: 通常表示模擬量輸入端子板。

  • H1BAA: 代表特定的硬件版本、修訂等級和配置代碼。

• 主要功能與接口：

  • 信號類型： 通常用于連接電流輸入信號，最常見的是4-20mA兩線制或四線制變送器。

  • 通道數量： 通常提供多個獨立的模擬量輸入通道（常見為8通道或16通道，具體需查證技術手冊）。

  • 電氣隔離： 通道間通常具有高等級電氣隔離，防止信號串?dāng)_和接地環路干擾。

  • 接線端子： 提供可插拔的螺絲端子排，便于現場布線、維護和更換。

  • LED指示： 可能具備電源或通道狀態指示燈。

  • 連接器： 通過板載連接器與背面的I/O Pack（如TCRI或TCRP系列）或載板（如IS200或IS210系列）相連。

• 物理特性： 標準尺寸的印刷電路板（PCB），設計用于插入Mark VIe I/O機架的特定槽位。

優勢與特點

• 系統高度集成： GE IS200AEPCH1BAA 專為Mark VIe系統設計，確保了與控制器、I/O模塊和工程軟件（ToolboxST）的無縫兼容和最佳性能。

• 信號完整性高： 通過良好的隔離設計和端子排布局，最大限度地減少了工業現場常見電磁干擾對低電平模擬信號的影響，保證了測量精度。

• 維護便捷： 可插拔的端子排設計使得在不干擾板卡主體的情況下，能夠快速完成現場接線或更換單個通道的接線，大大簡化了維護和故障排查流程。

• 高可靠性： 采用工業級元件和GE在渦輪控制領域數十年的經驗進行設計，能夠在電廠嚴苛的環境下長期穩定運行。

• 配置靈活： 通常與不同類型的I/O Pack配合使用，可以根據需要配置為不同功能的模擬量輸入（如熱電偶、RTD等），增加了系統設計的靈活性。

應用領域案例

• 燃?xì)廨啓C(jī)發電廠： 連接排氣溫度熱電偶、進氣壓力變送器、燃料流量計等關鍵傳感器的信號，為控制系統提供精確的工藝參數。

• 蒸汽輪機發電廠： 接收主蒸汽壓力與溫度、軸承溫度、振動信號等模擬量輸入，用于監控和保護機組。

• 聯合循環電廠： 在余熱鍋爐（HRSG）部分，連接各級過熱器、再熱器的溫度和壓力測點信號。

• 工業驅動領域： 用于驅動壓縮機、泵等大型機械的燃?xì)廨啓C(jī)控制系統中的過程參數監測。

與競爭產品對比

GE IS200AEPCH1BAA 并非一個通用PLC組件，它的“競爭”或替代品基本限于GE Mark VIe生態系統內部。其直接對應的是其他版本的模擬量輸入端子板（如不同硬件版本的AEPC板）或功能集成的I/O模塊。

與采用通用分布式I/O系統（如西門子ET200、艾默生DeltaV S-series）的方案相比，IS200AEPCH1BAA 的優勢在于其與GE渦輪控制器的原生優化和深度集成，在響應速度、診斷完整性和長期備件支持方面針對該特定應用場景進行了強化。然而，其通用性和跨平臺能力較弱。

選型建議與注意事項

1. 精確型號確認： Mark VIe系統對硬件版本極其敏感。在采購或更換前，必須從原設備或圖紙上確認完整的部件號 GE IS200AEPCH1BAA。即使一個字母或數字的差異（如H1BAB），也可能代表不兼容的硬件修訂版。

2. 系統兼容性核查： 確認此端子板需要配合何種型號的I/O Pack（如TCRI, TCRP）和載板（Carrier Board）使用。不正確的組合將無法正常工作。

3. 軟件配置匹配： 在工程軟件ToolboxST中，必須正確配置與該物理硬件槽位和通道對應的I/O點，包括信號類型、量程、濾波參數等。硬件更換后，需核對和驗證軟件配置。

4. 專業的安裝與操作： 安裝和接線必須由經過培訓的專業人員進行，遵循靜電防護（ESD）規程。確?，F(xiàn)場信號線的屏蔽層在機柜側正確單端接地。

5. 采購渠道： 為確保機組運行安全和獲得原廠質量保證，強烈建議通過GE官方或其授權渠道采購該備件。非正品備件可能存在可靠性風險，并可能影響機組原有的性能和保修條款。

6. 記錄與測試： 更換后，應在ToolboxST中進行通道測試，驗證信號的準確性和線性度，并更新設備維護記錄。
