產品概述與介紹

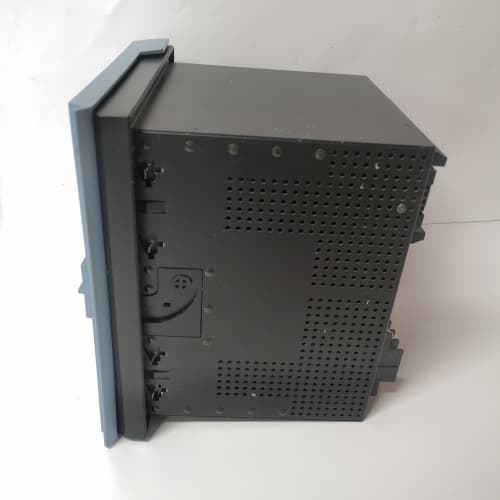

GE SR489-P5-HI-A20-E 是一款高性能的數字式發電機保護繼電器，屬于GE Multilin SR系列。這款設備專為中型到大型水輪發電機和抽水蓄能機組設計，提供全面的電氣保護、監測和控制功能。作為GE SR489-P5-HI-A20-E的核心，它集成了先進的保護算法，能夠可靠地檢測發電機內部及關聯設備的故障，如定子接地故障、失磁、過電壓、過頻/欠頻等，并迅速執行跳閘或報警，以保護昂貴的主設備安全，確保電力系統的穩定運行。

詳細產品參數與規格

該保護繼電器的技術性能由以下關鍵參數定義：

• 主要保護功能：

  • 100%定子接地故障保護（采用三次諧波電壓和注入式原理）。

  • 失磁保護（阻抗原理）。

  • 過電壓/欠電壓保護。

  • 過頻/欠頻保護。

  • 逆功率保護（用于防倒送電）。

  • 定子匝間保護（可選）。

  • 后備過電流保護。

• 測量與監測： 提供發電機三相電壓、電流、有功功率、無功功率、功率因數、頻率及電能量的高精度測量。

• 控制功能： 內置自動同步功能（25）和發電機斷路器控制邏輯。

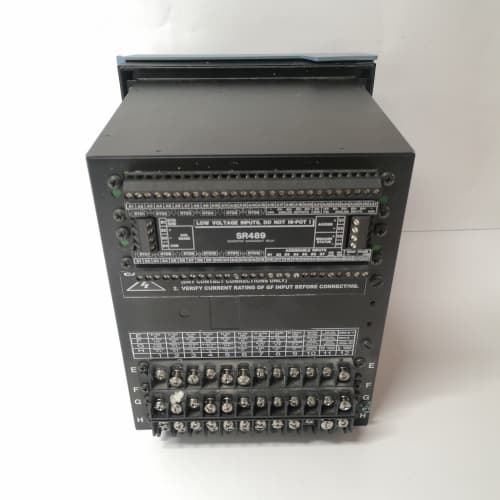

• 輸入/輸出： 配置有模擬量輸入（CT/VT信號）、多路數字量輸入（狀態、閉鎖）及可編程輸出繼電器（用于跳閘、報警和控制）。

• 通信協議： 支持多種工業標準協議，包括Modbus RTU/ASCII（通過RS485端口）、Modbus TCP/IP、DNP3.0（串行和以太網）以及IEC 61850，便于集成到電廠監控系統或SCADA中。

• 額定電源： 通常支持多種直流或交流電源，如24-48 V DC，48-125 V DC，或110-230 V AC。

• 環境適應性： 設計用于嚴苛的電站環境，具有寬工作溫度范圍和強抗電磁干擾能力。

• 人機界面： 配備帶背光的液晶顯示屏和導航按鍵，便于就地查看數據、修改設定值和查看事件記錄。

主要優勢與特點

GE SR489-P5-HI-A20-E為發電機保護提供了多項顯著優勢：

• 針對水輪發電機的優化設計： 其保護算法和功能專門針對水輪發電機（尤其是凸極機）的運行特性（如低轉速、特殊的失磁特性）進行了優化，提供更精準的保護。

• 高度的集成性與可靠性： 將數十種保護、測量、計量和控制功能集成于一臺堅固的設備中，替代了大量離散的電磁式繼電器，大大簡化了系統接線，提高了整體可靠性。

• 先進的定子接地保護： 結合了基波零序電壓和三次諧波電壓原理，并可選配注入式原理，實現了從機端到中性點的100%定子繞組接地故障保護，靈敏度高。

• 強大的通信與診斷能力： 支持現代電站自動化所需的通信協議（如IEC 61850），并能記錄長達數月的趨勢數據和數百個帶時間戳的事件，便于故障分析和預防性維護。

• 用戶友好的配置軟件： 可通過GE的Enervista SR Setup軟件進行便捷的配置、監控和故障分析，簡化了調試和維護工作。GE SR489-P5-HI-A20-E的可靠性和專業性使其成為水電領域發電機保護的行業標桿之一。

應用場景與案例

該繼電器廣泛應用于各種規模的水力發電項目：

• 大型水電站： 保護主發電機（混流式、軸流式、沖擊式水輪機驅動）。

• 抽水蓄能電站： 為發電/電動機組提供在發電工況和電動水泵工況下的全面保護。

• 中型及小型水電站： 作為主力保護設備，集成保護、測量和基本控制功能。

• 工業自備電廠： 保護工廠內的水輪發電機組。

一個典型的應用案例是某抽水蓄能電站的現代化改造。項目中，原有的電磁式保護盤柜被更換為基于GE SR489-P5-HI-A20-E的數字式保護系統。該繼電器不僅為發電/電動機提供了精確的失磁保護和100%定子接地保護，還通過內置的自動同步功能實現了機組的快速并網。其IEC 61850通信接口將實時數據和事件無縫上傳至電站的新型計算機監控系統，顯著提高了電站的自動化水平和運行維護效率。

與競爭產品的比較

與同類發電機保護繼電器，如ABB REG670、Siemens 7UM85或SEL-700G相比，GE SR489-P5-HI-A20-E具有以下特點：

• 水機應用的專業性： 在該細分領域，GE Multilin SR系列享有很高的聲譽，其算法和功能集被認為針對水輪發電機進行了深度定制，這是其核心優勢。

• 功能集成度： 在單臺設備中提供了非常全面的保護和控制功能，性價比較高。

• 在北美市場的傳統優勢與全球支持： 在北美及許多國際市場擁有廣泛的安裝基礎和成熟的客戶支持網絡。

競爭對手的產品可能在通用性（覆蓋汽輪機和發電機變壓器組）、某些特定算法的速度、或與特定品牌DCS/PLC的集成深度方面具有優勢。選擇往往取決于電廠的設計傳統、運維團隊的經驗以及整體自動化系統的架構。

選型建議與注意事項

選型、配置和應用該繼電器需注意以下關鍵點：

1. 明確發電機參數： 必須提供準確的發電機銘牌數據，包括額定容量、電壓、電流、功率因數、Xd‘等瞬態參數，以及調速系統和勵磁系統的特性，這些是正確設置保護定值的基礎。

2. 保護方案設計： 需要根據電站主接線、中性點接地方式（如高阻接地、消弧線圈接地）設計完整的保護方案，并協調SR489-P5-HI-A20-E與其他保護設備（如變壓器保護、線路保護）的配合關系。

3. 通信規劃： 確定與電廠監控系統的通信協議和接口（如IEC 61850 over Ethernet），并提前規劃網絡結構和數據點表。

4. 嚴格的測試與驗證： 安裝后必須進行全面的二次回路傳動試驗和整組試驗，使用繼電保護測試儀模擬各種故障（如內部短路、失磁、接地故障），驗證所有保護功能的動作邏輯、定值和出口回路的正確性。

5. 軟件與文檔管理： 使用Enervista SR Setup軟件管理配置文件和定值單。妥善保存所有測試報告和最終配置文件。在進行任何參數修改前，務必備份原有設置。

6. 安全與維護： 操作和測試必須遵守電廠安全規程，在斷開相關CT、VT回路并做好安全措施后進行。定期檢查設備狀態指示燈，利用其事件記錄功能分析運行狀況。在選型和安裝過程中，務必參考GE SR489-P5-HI-A20-E的官方用戶手冊和技術資料，可通過產品鏈接獲取。建議由經過培訓的專業保護工程師負責調試和維護工作。
