產品概述與介紹

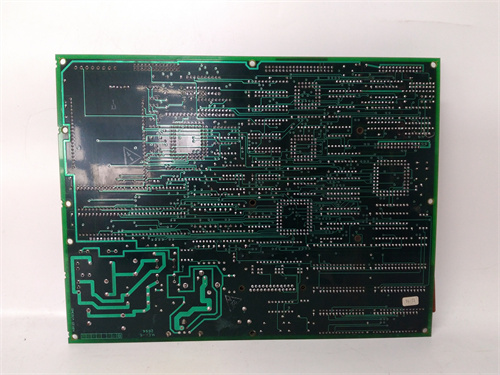

GE DS215DMCBG1AZZ03A 是通用電氣（GE）一款用于其 Mark VI 燃?xì)?蒸汽輪機控制系統中的關鍵電路板組件。該部件是一個數字量輸出模塊/繼電器驅動板，具體功能通常是管理和驅動一系列用于控制燃?xì)廨啓C(jī)輔助系統（如燃料閥、液壓執行器、報警器等）的中間繼電器或輸出觸點。作為Mark VI系統I/O子系統的一部分，GE DS215DMCBG1AZZ03A 接收來自控制處理器（如<PLC>）的指令，并通過其電路提供可靠的功率驅動，是連接數字控制邏輯與現場大功率執行設備的重要接口。

詳細產品參數與規格

該模塊的技術規格由其輸入/輸出特性及其在Mark VI系統內的角色定義：

• 主要功能： 數字量輸出 / 繼電器驅動器板。它將控制器的低壓邏輯信號（如TTL或24VDC）轉換為能夠驅動外部繼電器線圈或較小負載的功率信號。

• 系統位置： 設計用于安裝在Mark VI控制系統的專用I/O終端板或機架中，通過背板與主控制器通信。

• 輸出通道配置： 通常包含多個（例如16路或32路）獨立的輸出通道。

• 輸出類型： 極可能為固態繼電器（SSR）輸出或晶體管輸出（源型或漏型），提供電氣隔離。

• 輸出額定值： 每個通道有特定的電壓和電流驅動能力，例如：24-48 VDC， 每通道最大0.5A至2A，用于驅動繼電器線圈。

• 輸入/控制信號： 接收來自Mark VI控制器的數字量指令，通常通過高速背板總線（如VME總線或?qū)Ｓ肐/O總線）。

• 狀態指示： 板上應設有每個通道的LED指示燈，顯示輸出狀態（激活/關閉），便于快速診斷。

• 保護功能： 通常包含過流保護、短路保護和/或浪涌抑制電路，以保護板卡自身和外部設備。

• 環境適應性： 設計符合燃機控制柜的嚴苛環境，具有寬工作溫度范圍和抗振動能力。

主要優勢與特點

GE DS215DMCBG1AZZ03A 在關鍵的動力控制中提供了以下核心優勢：

• 極高的可靠性與確定性： 作為Mark VI系統的一部分，其設計和制造遵循燃?xì)廨啓C(jī)控制最嚴格的標準，確保在高溫、高振動環境中長期無故障運行，提供確定性的響應。

• 強大的驅動能力與隔離保護： 其輸出電路設計能夠可靠地驅動多個工業繼電器，同時提供輸入/輸出之間以及通道之間的電氣隔離，有效防止現場干擾或故障影響控制系統核心。

• 緊湊的集成化設計： 在有限的空間內集成了大量輸出通道，優化了Mark VI機柜的布局，減少了外部接線和中間組件。

• 無縫的Mark VI系統集成： 作為原廠設計的專用組件，DS215DMCBG1AZZ03A 與Mark VI的硬件架構、電源和配置軟件（如ToolboxST）完全兼容，確保了即插即用的性能和便捷的診斷。

• 關鍵的安全保障： 由于其直接控制燃料閥等安全相關設備，其可靠性直接關系到燃機的安全啟停和運行。該板卡的設計將安全性和可用性放在首位。在許多燃機控制系統中，GE DS215DMCBG1AZZ03A 的正常工作是保障整個機組有序運行的基礎環節之一。

應用場景與案例

該板卡專門用于重型燃?xì)廨啓C(jī)或聯合循環電站的控制系統：

• 燃?xì)廨啓C(jī)輔助系統控制： 驅動燃料關斷閥、放散閥、液壓油泵、冷卻風扇的啟動/停止繼電器。

• 順序控制與保護： 執行啟動/停機順序中的各步驟，并在保護系統觸發時驅動緊急停機（ESD）回路中的相關設備。

• 報警與狀態指示： 驅動控制盤臺上的報警燈、光字牌或遠程報警信號。

• 發電機勵磁系統接口： 提供控制勵磁系統開關的干接點信號。

一個典型應用案例是某9F級燃?xì)廨啓C(jī)的啟動順序控制。在啟動過程中，GE DS215DMCBG1AZZ03A 板卡根據Mark VI主控制器的指令，依次驅動繼電器以執行以下操作：?jiǎn)?dòng)潤滑油泵、打開冷卻通風擋板、接通盤車電機電源、為燃料系統通電等。每一步的完成狀態通過其他輸入模塊反饋，構成完整的閉環順序控制。任何一路輸出故障都可能導致啟動程序中斷，凸顯了該板卡的高可靠性要求。

與競爭產品的比較

在燃?xì)廨啓C(jī)控制這一高度專業化的領域，此類板卡幾乎沒有直接的跨品牌競爭產品，因?yàn)樗?span style="font-weight: 600;">GE Mark VI系統生態系統內的專屬組件。比較主要存在于：

• 與GE其他代際產品的比較： 相比更早的Mark IV、Mark V系統中的類似板卡，DS215DMCBG1AZZ03A 通常集成度更高、通信速度更快、診斷功能更完善。

• 與第三方通用I/O模塊的對比： 理論上，可以使用通用PLC的I/O模塊來替代，但這在燃機控制中極其罕見且不被允許。原廠板卡在認證、安全完整性、環境適應性、與專用工程工具的集成以及現場服務支持方面具有絕對優勢，這是通用產品無法比擬的。

• 與其他OEM燃機控制系統的比較： 與西門子（SGT系列）、三菱等廠商的燃機控制系統相比，其各自都有類似的專用I/O組件。GE DS215DMCBG1AZZ03A 的優勢在于其為GE燃機用戶提供了經過驗證的、與整個Mark VI控制哲學深度綁定的解決方案。

選型建議與注意事項

選型、更換和維護此類專用板卡需要極其謹慎和專業的方法：

1. 精確的部件號匹配（至關重要）： 必須確認GE DS215DMCBG1AZZ03A的完整部件號與您燃?xì)廨啓C(jī)Mark VI控制柜圖紙及備件清單中的型號一字不差。即使一個字母或數字不同，也可能意味著固件、硬件版本或功能不兼容。

2. 確認系統兼容性： 確保該板卡與您的Mark VI系統版本和機架類型兼容。錯誤的安裝可能導致系統故障或損壞。

3. 由專業人員進行操作： 所有安裝、更換和測試工作必須由經過GE培訓認證的燃機控制工程師或在其嚴格指導下進行。涉及安全停機回路，操作不當有重大風險。

4. 嚴格的靜電防護： 在拿取和安裝這塊精密的電路板時，必須嚴格遵守ESD（靜電放電）防護程序，佩戴防靜電手腕帶并使用防靜電袋。

5. 記錄與配置： 更換板卡后，可能需要使用GE的ToolboxST軟件對I/O配置進行驗證或重新下載。記錄更換前后的板卡序列號和固件版本。

6. 獲取可靠備件： 鑒于其關鍵性，建議從GE官方或其授權渠道獲取GE DS215DMCBG1AZZ03A備件，以確保質量和可獲得技術支持。在進行任何操作前，請務必查閱該板卡在Mark VI系統手冊中的具體章節，詳細信息可通過GE DS215DMCBG1AZZ03A產品鏈接查找。更換前，務必對控制系統執行完整的、安全的停機斷電和隔離程序。
