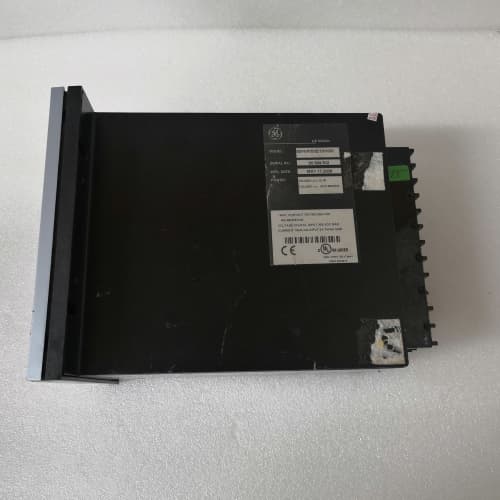

GE 489-P5-HI-A20-T 是美國通用電氣(GE)Multilin系列保護繼電器中 SR 489 發電機保護繼電器的一個具體型號配置。該繼電器是一款高度集成、功能強大的發電機綜合保護與管理系統,專為大型汽輪發電機、水輪發電機或同步電動機設計。GE 489-P5-HI-A20-T 集成了先進的數字信號處理技術和全面的保護算法,能夠提供包括差動、定子接地、失磁、逆功率、過電壓/欠電壓、過頻率/欠頻率等在內的全方位電氣保護,并支持自動同步、功率控制和豐富的監測功能。在發電廠或大型工業自備電廠中,該繼電器是保障核心發電設備安全、穩定運行,并實現智能化管理的核心智能電子設備(IED)。深入了解GE 489-P5-HI-A20-T 的配置與功能,對于電力系統保護工程師至關重要。
產品系列:GE Multilin SR 489 發電機保護繼電器。
型號后綴含義(典型解讀):
P5:通常表示特定的保護功能套件或硬件配置等級(如增強型保護)。
HI:可能表示高完整性設計或特定應用版本。
A20:通常指額定電流為5A(對應CT二次側)及相關輸入配置。
T:可能代表工廠測試版本或特定交付配置。
核心保護功能:
發電機差動保護:主保護,快速切除內部相間短路。
定子接地保護:靈敏檢測定子繞組單相接地故障。
失磁保護:檢測勵磁系統故障。
逆功率保護:防止發電機作電動機運行。
后備過流/阻抗保護。
過電壓/欠電壓、過頻率/欠頻率保護。
定子過負荷/負序過流保護。
控制與監測功能:
自動同步:精確控制發電機并網。
功率/功率因數調節。
全面的電氣量測量:三相電壓、電流、有功/無功功率、電能、頻率等。
故障錄波與事件順序記錄。
輸入/輸出:
模擬量輸入:多組電流(CT,如5A或1A)和電壓(PT)輸入。
數字量輸入:多路可編程狀態輸入。
繼電器輸出:多組可編程跳閘、報警和控制輸出。
通信接口:
串行通信:支持Modbus RTU、DNP3.0等。
以太網通信:通常支持雙以太網口,支持Modbus TCP/IP、IEC 61850等協議。
人機界面:大型背光液晶顯示屏和導航按鍵。
電源:寬范圍交直流電源(如24-250 V DC/AC)。
全面的發電機專用保護:GE 489-P5-HI-A20-T 的核心優勢在于其功能的高度集成性。它在一個裝置內提供了從主保護(差動)到后備保護(過流、阻抗)及異常運行保護(失磁、逆功率)的完整解決方案,減少了屏柜空間和裝置間配合的復雜性。
高精度與高可靠性:采用先進的數字信號處理(DSP)技術和高質量的硬件平臺,確保了測量和保護的精確性、快速性和長期運行可靠性。其設計符合嚴苛的工業環境標準。
強大的自動同步與控制能力:內置的自動同步功能(25號功能)可以實現快速、平滑的發電機并網,減少對電網的沖擊。其功率控制功能有助于優化發電機的運行工況。
先進的診斷與數據管理:內置的故障錄波和事件順序記錄(SOE)功能為事故分析和設備診斷提供了寶貴的數據。強大的通信能力使其能輕松集成到電站監控系統,實現遠程訪問、定值管理和狀態監測。這一點是GE 489-P5-HI-A20-T 在現代數字化電廠中的核心價值。
用戶友好的配置工具:配合GE的 EnerVista 軟件套件,可以方便地進行設置、文檔管理、實時監視和數據分析,極大地簡化了調試和維護工作。
GE 489-P5-HI-A20-T 專用于中大型同步發電機組的保護、控制與監測。
案例一:大型火力發電廠主發電機保護
在300MW及以上容量的燃煤機組中,該繼電器作為發電機保護屏的主設備。其差動保護作為快速主保護,失磁和逆功率保護防止異常運行對機組和系統的損害,自動同步功能確保機組啟動時平穩并入電網。
案例二:水電站發電機保護與監控
在水電站,特別是擔任調峰、調頻任務的機組,需要快速響應系統變化。該繼電器的頻率保護和功率控制功能可以很好地適應這種需求,同時其全面的保護功能保障了水輪發電機的安全。
案例三:工業驅動用大型同步電動機保護
在鋼鐵、石化行業驅動大型壓縮機、風機的同步電動機,同樣需要完善的保護。該繼電器可用于此類高壓大容量同步電機的保護,提供失步保護、失磁保護和不平衡保護等。
與西門子(SIPROTEC 7UM系列)、ABB(REG670系列)、施耐德電氣(MiCOM P34x系列)等品牌的發電機保護裝置相比,GE 489-P5-HI-A20-T 的特點在于:
功能集成的高度一體化:它將發電機保護、自動同步和基本的電動機保護功能深度集成在一個裝置內,對于尋求“一站式”解決方案的用戶來說,配置更簡潔,可能降低整體成本。
在北美及全球發電市場的強大影響力:GE Multilin在發電領域,特別是在傳統火電和工業市場擁有廣泛的安裝基礎和良好的聲譽,其產品的可靠性和長期支持能力是重要考量因素。
EnerVista軟件的易用性與普及度:其配套軟件在保護工程師中認知度高,界面友好,在定值管理、波形分析和資產建模方面功能強大。
靈活的硬件配置選項:通過型號后綴的不同組合,可以針對具體的應用需求(如CT額定值、通信協議、功能套件)進行精確選型。
精確匹配發電機參數:必須根據發電機的額定電壓、電流、功率、CT/PT變比、短路阻抗等核心參數進行選型,并作為保護定值計算的依據。
明確功能需求與型號后綴:仔細核對型號后綴(如-P5-HI-A20-T)所代表的具體功能包、CT額定值、電源類型和通信選項,確保與現場要求完全一致。必要時咨詢GE技術支持。
嚴謹?shù)腃T/PT選型與接線:保護性能的基礎是精確測量。必須選擇合適精度等級和變比的CT/PT,并確保極性接線絕對正確,尤其是差動保護回路。
進行專業的整定計算與協調:發電機保護定值需與廠用變保護、主變保護、系統側保護進行嚴格的配合。整定計算需由專業保護工程師完成。
規劃通信與對時系統:設計好與DCS/SCADA系統的通信網絡、協議和地址,并接入IRIG-B等對時信號,確保事件記錄時間準確。
嚴格的調試與定期檢驗:安裝后必須進行全面的功能測試(包括二次注入試驗、傳動試驗)。投運后,應制定定期檢驗計劃,利用其自檢和錄波功能進行狀態評估。必須通過GE官方或授權渠道采購,以獲得正品和技術支持。所有定值設置和修改必須文檔化并妥善保存。
