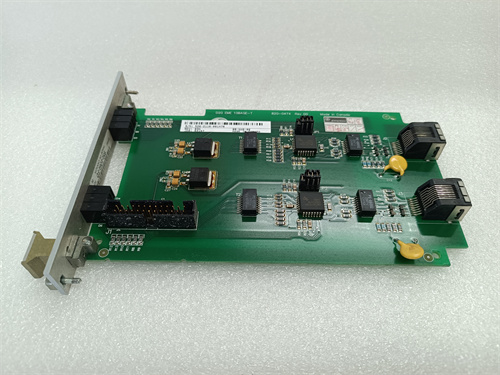

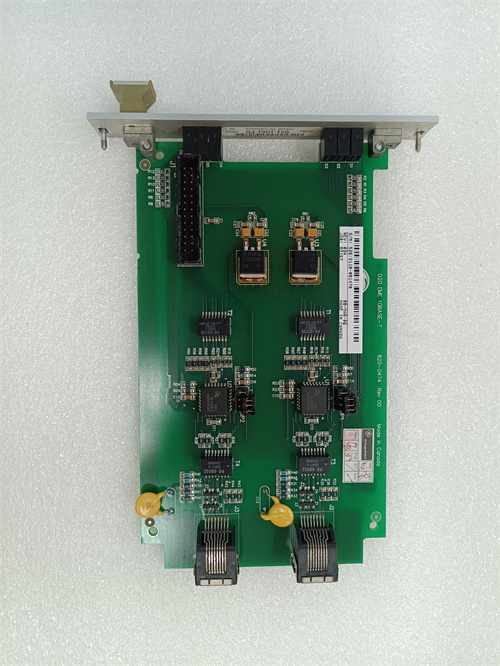

產品型號：GE T30-04E

您提供的產品型號為 GE T30-04E。這是一款由通用電氣公司（GE，現已并入艾默生集團）生產的、用于其T30系列多功能保護繼電器的4通道高精度模擬量輸入（電流/電壓）擴展模塊。該模塊是增強T30保護繼電器監測和控制能力的關鍵備件，使其能夠連接更多來自電流互感器、電壓互感器或變送器的信號，從而實現更復雜的電力系統保護、測量和監控功能。詳細規格請參考：GE T30-04E。

產品描述

GE T30-04E 是一款專為GE T30系列數字式保護繼電器設計的模擬量輸入擴展模塊。其核心功能是為T30主機增加4個高動態范圍的模擬量采集通道，每個通道均可通過硬件跳線或軟件配置，靈活設置為電流輸入（如5A或1A額定值）或電壓輸入（如120V或69V等額定值）。通過安裝 GE T30-04E，工程師可以將額外的系統參數（例如另一條線路的電流、母線電壓、零序電壓或來自變送器的直流模擬信號）引入T30的保護算法和測量系統中。這極大地擴展了單臺T30裝置的適用場景，使其能夠勝任更復雜的保護方案，如需要多組電流輸入的差動保護后備、需要更多電壓量的方向性保護或更全面的電能質量監測。關于該模塊的具體配置和接線說明，請查閱官方文檔：GE T30-04E。

產品參數

• 品牌與系列：GE Multilin， T30 系列饋線管理繼電器。

• 型號：T30-04E。

• 通道數量：4個模擬量輸入通道。

• 信號類型：每通道可配置為交流電流或交流電壓輸入。

• 電流輸入范圍：通常支持額定值5A或1A，具有高過載能力（如持續4倍額定值）。

• 電壓輸入范圍：通常支持額定值如69V、120V、230V等線電壓或相電壓。

• 精度：高測量精度（通常在0.2%至0.5%之間），滿足保護級和測量級應用需求。

• 采樣率與動態范圍：高采樣率和高動態范圍，確保能準確捕獲從正常值到故障值的快速變化信號。

• 連接方式：通過模塊背后的螺釘端子連接到電流互感器二次側或電壓互感器二次側。

• 安裝方式：直接插入T30繼電器主機側面或背面的專用擴展槽位。

• 通信與配置：模塊通過內部總線與T30主機通信，所有配置均在T30的配置軟件（如EnerVista）中完成。

優勢與特點

1. 靈活的通道配置：GE T30-04E 最大的特點是其“通用型”輸入設計。用戶無需為電流或電壓訂購不同型號的模塊，同一個 GE T30-04E 即可通過簡單的硬件設置和軟件配置來適應不同信號類型，極大地簡化了備件庫存管理和現場適應性。

2. 高精度與高可靠性：模塊采用高質量的信號調理和A/D轉換電路，提供符合國際標準的測量和保護精度。其設計符合嚴酷的電力環境標準，確保在變電站的電磁干擾下穩定工作，為T30主機提供可靠的“感官”輸入。

3. 無縫的系統集成：作為T30系列的原廠擴展模塊，GE T30-04E 在電氣、機械和邏輯上與T30主機完全集成。一旦安裝，T30系統會自動識別模塊，并在EnerVista軟件中顯示為可配置的資源，無需額外驅動或復雜設置。

4. 增強的應用程序功能：增加這4個模擬量通道后，T30主機可以啟用更多高級保護元件和測量功能。例如，可以實現完整的四元件方向過流保護、雙回線監測、更全面的功率和電能計量等。

5. 節省空間與成本：相比為新增的模擬量信號單獨安裝一臺繼電器或變送器，采用 GE T30-04E 擴展現有T30的功能是一種高度集約化和經濟高效的解決方案，節省了盤柜空間、布線成本和調試時間。

應用領域與案例

GE T30-04E 主要用于需要擴展監測或保護功能的電力系統場景：

• 中壓配電系統：用于工廠、醫院、數據中心等進線或母聯開關柜，監測多路進線電流或備用電源電壓。

• 可再生能源電站：在光伏或風電場的集電線路保護中，接入額外的電流電壓信號以實現更復雜的保護邏輯。

• 工業用戶變電站：用于需要方向性過流保護的環網柜或雙電源系統中，以判別故障方向。

• 電力系統自動化：在需要多路模擬量進行控制或同步檢查的自動投切裝置中。

應用案例：在一個大型工業園區的10kV雙電源進線系統中，每路進線柜已安裝一臺GE T30用于基本的過流保護。為實現母聯備自投功能并監測兩段母線的電壓，技術人員在一臺T30上增加了 GE T30-04E 模塊。該模塊的兩個通道配置為電壓輸入，分別接入I段和II段母線電壓互感器；另外兩個通道配置為電流輸入，接入母聯開關的電流互感器。通過配置，T30利用這些新增信號成功實現了電壓判據、同期檢查以及母聯過流保護，完美實現了備自投功能，無需新增獨立設備。

與競品對比

在多功能保護繼電器的模擬量擴展模塊市場，競品主要來自其他保護設備廠商，如施耐德電氣（Sepam）、西門子（SIPROTEC）、ABB（REF）、賽雪龍等品牌的類似擴展單元。

• 配置靈活性：GE T30-04E 的“通用型”可配置通道設計是其顯著優勢。許多競品的擴展模塊是固定為電流或電壓輸入，靈活性較差。這種通用性減少了選型錯誤風險和備件種類。

• 與主機系統的集成度：作為原廠模塊，GE T30-04E 與T30的集成是無縫的，包括硬件識別、軟件配置和數據一致性。使用第三方信號調理器并通過通訊上傳數據的方式，在實時性、精度和配置便捷性上均無法與之相比。

• 品牌生態系統：對于已采用GE Multilin系列保護產品的用戶，選擇 GE T30-04E 意味著統一的軟件平臺（EnerVista）、一致的調試方法和可靠的技術支持，有利于降低全生命周期成本。

選型建議與注意事項

1. 確認主機兼容性：必須確認您的GE T30主機型號和硬件版本支持 GE T30-04E 擴展模塊。較老版本的主機可能需要升級固件或可能存在插槽限制。

2. 明確信號規格：在配置前，需明確每個擴展通道要接入的信號具體參數：是電流還是電壓？額定值是多少（如5A， 120V）？準確的信息是正確設置跳線和軟件參數的基礎。

3. 遵循安全規程安裝：安裝 GE T30-04E 模塊必須在裝置完全斷電并確認安全的情況下進行。連接電流互感器二次側時，必須確保電流回路不能開路；連接電壓回路時，必須防止短路。

4. 軟件配置與驗證：模塊安裝后，必須使用EnerVista軟件連接到T30，對新增的4個通道進行正確的信號類型、額定值、變比等參數配置。配置完成后，應通過施加模擬信號或觀察實際系統值來驗證通道工作正常。

5. 考慮未來需求：由于一個T30主機通常只能安裝有限數量的擴展模塊，在規劃時需考慮未來是否還需要其他類型的擴展（如數字量I/O、通訊卡），以合理分配寶貴的擴展槽位。
