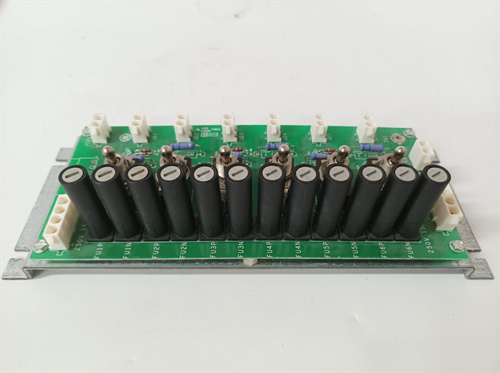

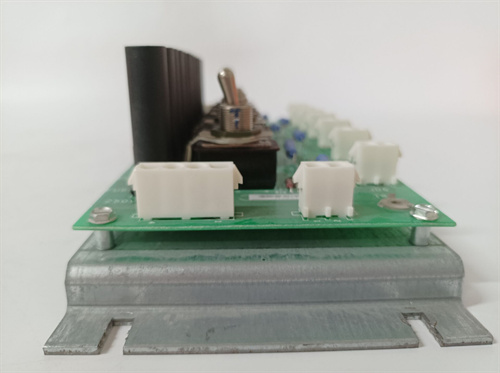

GE IS200JPDDG1AAA 產品概述

GE IS200JPDDG1AAA 是一款用于燃?xì)夂驼羝麥u輪控制系統的關鍵電源分配板卡，屬于通用電氣（GE）Mark VI 系列的 Speedtronic 渦輪控制系統的重要組成部分。該板卡的主要功能是在控制機架內分配和調理來自主電源模塊的直流電源，為各個處理器模塊、I/O 模塊和通信模塊提供穩定、可靠的電力供應。GE IS200JPDDG1AAA 安裝在專用機架中，作為整個控制系統的“電源中樞”，確保各個模塊能夠在適當?shù)碾妷合抡＿\(yùn)行，同時提供過流保護和濾波功能。在發電領域，特別是 GE 的重型燃?xì)廨啓C(jī)和蒸汽輪機控制系統中，GE IS200JPDDG1AAA 以其高可靠性和模塊化設計著稱，是保障發電機組長期穩定運行不可或缺的核心組件。

產品參數與規格

GE IS200JPDDG1AAA 的技術規格圍繞電源分配和保護而設計：

• 制造商： 通用電氣（GE）/ 艾默生（Emerson，現持有該業務）

• 型號： IS200JPDDG1AAA

• 產品類型： 電源分配板 / 背板電源接口板

• 系列： Mark VI Speedtronic 控制系統

• 輸入電壓： 接收來自主電源模塊（如 IS200PMCIH）的直流輸入

• 輸出電壓： 通過背板連接器向機架內各模塊分配多路隔離的直流電壓（如 +5V， ±15V， +24V）

• 保護功能： 集成過流保護和浪涌抑制電路，保護下游模塊免受電源故障影響

• 濾波功能： 內置 EMI/RFI 濾波電路，減少電源噪聲對敏感控制電路的影響

• 狀態指示： 板載 LED 指示燈，顯示輸入電源狀態和各路輸出電壓的健康狀況

• 連接方式： 通過背板連接器與機架和各個模塊連接，并通過接線端子連接主電源模塊

• 安裝方式： 專用 Mark VI 機架插入式模塊

優勢與核心特點

GE IS200JPDDG1AAA 在渦輪控制系統中具有以下核心優勢：

• 中央化電源分配： IS200JPDDG1AAA 作為機架內的電源分配中心，將主電源模塊產生的電力高效、有序地分配給各個功能模塊。這種中央化設計簡化了機架內部的布線，提高了系統的緊湊性和可靠性，使 GE IS200JPDDG1AAA 成為 Mark VI 控制系統電源架構的核心。

• 多重電源保護： 該電源板內置多重保護功能，包括過流保護和浪涌抑制。當下游模塊發生故障導致電流異常增大時，IS200JPDDG1AAA 能夠限制輸出，防止故障擴大；同時，浪涌抑制電路可以吸收外部電源引入的瞬態過電壓，保護整個機架內的設備免受損壞。

• 噪聲濾波提升信號質量： GE IS200JPDDG1AAA 內置的 EMI/RFI 濾波電路可以有效減少電源線上的高頻噪聲，為敏感的處理器和模擬量 I/O 模塊提供純凈的電力供應。這對于保證模擬量信號的精度和數據通信的可靠性至關重要。

• 狀態監控與診斷： 前面板的 LED 指示燈為現場維護人員提供了直觀的電源狀態信息。通過觀察 IS200JPDDG1AAA 的指示燈，可以快速判斷各路電源是否正常，大大簡化了故障排查過程，縮短了停機時間。

• 與 Mark VI 系統完美匹配： 作為 GE 原廠設計的專用電源分配板，GE IS200JPDDG1AAA 在電氣特性、機械尺寸和連接器定義上與 Mark VI 控制系統的其他組件完美匹配，確保了整個系統的高效協同工作。

應用案例

GE IS200JPDDG1AAA 主要應用于 GE 燃?xì)廨啓C(jī)和蒸汽輪機的控制系統中：

• 聯合循環發電廠： 在由燃?xì)廨啓C(jī)和蒸汽輪機組成的聯合循環電廠中，IS200JPDDG1AAA 安裝在每臺機組的 Mark VI 控制柜內，為燃料控制、轉速調節、振動監測和保護邏輯等核心功能模塊提供穩定的電源分配，確保機組在啟停和正常運行期間的可靠性。

• 簡單循環燃?xì)廨啓C(jī)： 用于調峰和緊急備用的簡單循環燃?xì)廨啓C(jī)電廠，其控制系統同樣依賴 GE IS200JPDDG1AAA 提供可靠的電源分配，保證在需要時能夠快速啟動并網。

• 工業驅動應用： 某些大型工業壓縮機或泵站采用 GE 燃?xì)廨啓C(jī)作為動力源，其配套的控制系統也包含 IS200JPDDG1AAA 電源板，保障驅動設備的長期穩定運行。

• 熱電聯產設施： 在同時生產電力和蒸汽的工業自備電廠中，GE IS200JPDDG1AAA 支撐著整個渦輪機控制系統的底層電源分配，是保障工廠能源供應穩定的關鍵。

與競品的對比分析

在燃?xì)廨啓C(jī)控制系統的電源分配模塊領域，GE IS200JPDDG1AAA 與其他產品相比具有特定的市場定位：

• 對比 Woodward（例如 MicroNet 或 AtlasPC 控制器的電源背板）： Woodward 在獨立控制和調速器領域表現出色。GE IS200JPDDG1AAA 的優勢在于它與 GE 燃?xì)廨啓C(jī)和 Mark VI 控制架構的原生集成，對于全球龐大的 GE 燃?xì)廨啓C(jī)用戶群體而言，它是確保備件兼容性和系統性能的最直接選擇。

• 對比 Siemens（例如 SPPA-T3000 系統的電源分配模塊）： 西門子的 T3000 系統主要應用于西門子自己的汽輪機。IS200JPDDG1AAA 作為 GE Speedtronic 系列的一員，在 GE 設備存量市場擁有無可替代的地位，其設計和規格專門針對 GE 的控制架構優化。

• 對比通用電源分配端子排： 工業上有許多通用的電源分配端子排可供選擇。然而，GE IS200JPDDG1AAA 的特殊之處在于它與 Mark VI 機架背板的直接電氣連接方式、精確的電壓分配邏輯以及與系統監控功能的集成，這是通用電源分配端子排無法比擬的。

選型建議與注意事項

• 精確型號匹配： IS200JPDDG1AAA 的完整型號包含了硬件版本和特定配置信息。在采購備件時，務必從現有模塊標簽或 GE 圖紙中獲取完整型號，并與供應商確認其與您系統的兼容性。

• 主電源模塊兼容性： 確認 GE IS200JPDDG1AAA 與您系統中現有的主電源模塊（如 IS200PMCIH 或其他型號）在電氣接口和功率容量上是否匹配。

• 安裝環境與散熱： IS200JPDDG1AAA 在分配電源時會產生一定的熱量。確?？刂乒駜?nèi)的通風散熱系統正常工作，模塊周圍有足夠的空間進行空氣流通，避免因過熱導致故障。

• 電壓檢查： 在安裝新模塊后，系統上電前，應使用萬用表測量關鍵點的輸出電壓，確保各路電壓在正常范圍內，避免因電源問題損壞昂貴的處理器或 I/O 模塊。

• 系統測試與驗證： 安裝新模塊后，在重新啟動控制系統前，應檢查所有指示燈狀態是否正常。系統上電后，通過工程師站監控電源電壓數據，確保 GE IS200JPDDG1AAA 工作正常。
