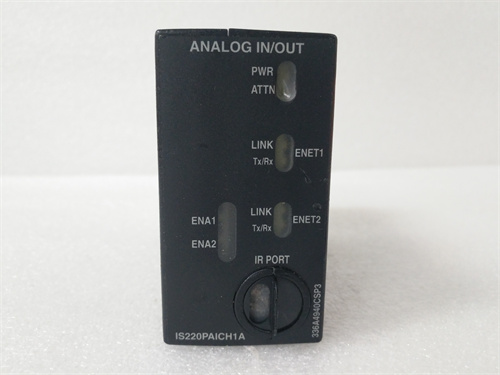

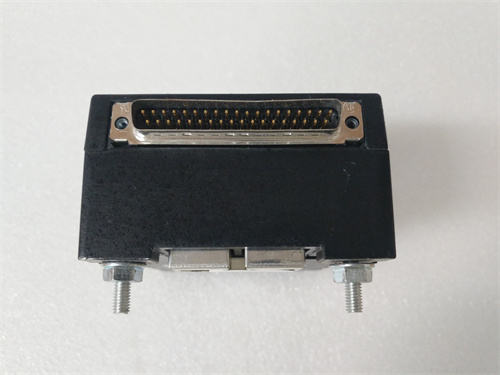

GE IS220PAICH1A 產品概述

GE IS220PAICH1A 是一款高性能的模擬量組合模塊，屬于通用電氣（GE）Mark VIe 系列燃?xì)夂驼羝麥u輪控制系統的重要組成部分。該模塊作為 I/O 包的一部分，專門設計用于處理模擬信號的輸入和輸出，為渦輪控制系統提供與現場過程參數之間的精確接口。GE IS220PAICH1A 能夠同時接收來自現場傳感器的模擬輸入信號（如溫度、壓力、振動信號），并向執行機構輸出模擬控制信號（如閥門開度指令），實現閉環控制功能。在發電領域，特別是 GE 的重型燃?xì)廨啓C和蒸汽輪機控制系統中，GE IS220PAICH1A 以其高精度、高可靠性和與 Mark VIe 系統的無縫集成能力，成為實現精確過程控制和設備保護的關鍵組件，保障著發電機組的安全、高效運行。

產品參數與規格

GE IS220PAICH1A 的技術規格體現了其在渦輪控制領域的專業定位：

• 制造商： 通用電氣（GE）/ 艾默生（Emerson，現持有該業務）

• 型號： IS220PAICH1A

• 產品類型： 模擬量輸入/輸出組合模塊

• 系列： Mark VIe 控制系統

• 輸入通道： 多路模擬量輸入通道，用于接收來自現場傳感器的 4-20mA 或 ±10V 信號

• 輸出通道： 多路模擬量輸出通道，用于向執行機構輸出 4-20mA 或 ±10V 控制信號

• 分辨率： 高分辨率模數/數模轉換，確保測量精度和控制精度

• 精度： 在整個工作溫度范圍內保持高精度，滿足渦輪控制的嚴格要求

• 隔離特性： 通道間及通道與系統總線之間具備隔離設計，防止干擾

• 診斷功能： 內置自診斷功能，可檢測通道開路、短路等故障

• 狀態指示： 板載 LED 指示燈，顯示模塊電源、運行狀態和通道狀態

• 安裝方式： 插入 Mark VIe 控制機架的專用槽位，通過背板與控制器通信

• 電源： 通過機架背板從系統電源模塊獲取直流電源

優勢與核心特點

GE IS220PAICH1A 在 Mark VIe 渦輪控制系統中具有以下顯著優勢：

• 集成化的模擬量處理： IS220PAICH1A 將模擬量輸入和輸出功能集成于單一模塊，簡化了 I/O 配置，提高了機架空間的利用率。這種集成化設計使得 GE IS220PAICH1A 能夠在一個模塊內同時完成過程參數的采集和控制指令的輸出，特別適合需要閉環控制的回路。

• 高精度信號處理： IS220PAICH1A 采用高精度的模數轉換器和數模轉換器，能夠精確地采集現場傳感器的微弱信號，并向執行機構輸出準確的控制指令。這對于需要精確控制燃料流量、蒸汽溫度和壓力的渦輪控制應用至關重要，直接影響到發電效率和機組安全性。GE IS220PAICH1A 的高精度特性確保了控制系統的精準調節能力。

• 與 Mark VIe 系統無縫集成： 作為 GE 原廠設計的專用 I/O 模塊，IS220PAICH1A 在電氣特性、通信協議和機械尺寸上與 Mark VIe 控制器和機架完美匹配。通過 GE 的 ToolboxST 軟件，可以輕松配置 GE IS220PAICH1A 的通道參數，無需復雜的硬件設置。

• 全面的診斷功能： IS220PAICH1A 內置先進的自診斷功能，能夠?qū)崟r監測每個輸入輸出通道的狀態，檢測開路、短路和超出范圍等故障。這些診斷信息可以通過控制系統上傳至操作員站，幫助維護人員快速定位現場問題，縮短停機時間。

• 高可靠性工業設計： GE IS220PAICH1A 采用工業級元器件和堅固的電路設計，能夠耐受發電廠復雜的電磁環境、溫度變化和振動。其內置的隔離電路可以有效防止現場干擾通過 I/O 通道影響控制系統，提高了整個渦輪控制系統的可靠性。

應用案例

GE IS220PAICH1A 主要應用于 GE 燃?xì)廨啓C和蒸汽輪機的控制系統中：

• 燃?xì)廨啓C燃料控制： 在燃?xì)廨啓C中，IS220PAICH1A 接收來自轉速傳感器和排氣溫度傳感器的模擬信號，并向燃料調節閥輸出 4-20mA 控制信號，精確控制燃料流量，確保機組在不同負荷下的穩定燃燒和轉速調節。GE IS220PAICH1A 的高精度和快速響應在此類應用中至關重要。

• 蒸汽輪機進汽控制： 在蒸汽輪機控制系統中，IS220PAICH1A 用于采集主蒸汽壓力和溫度信號，并向調節閥輸出控制信號，控制進入汽輪機的蒸汽量，實現轉速和負荷的精確調節。

• 壓縮機防喘振控制： 在燃?xì)廨啓C驅動的壓縮機系統中，GE IS220PAICH1A 采集壓縮機入口流量和出口壓力信號，通過防喘振控制算法，向防喘振閥輸出控制信號，防止壓縮機進入喘振工況，保護設備安全。

• 發電機勵磁控制接口： IS220PAICH1A 可用于采集發電機端電壓和電流信號，并向勵磁系統輸出電壓調節指令，實現發電機的自動電壓調節和無功功率控制。

與競品的對比分析

在渦輪控制系統的模擬量 I/O 模塊領域，GE IS220PAICH1A 與其他產品相比具有特定的市場定位：

• 對比 Siemens（例如 SPPA-T3000 系統的模擬量 I/O 模塊）： 西門子的 T3000 系統主要應用于西門子自己的汽輪機。GE IS220PAICH1A 的優勢在于它與 GE 燃?xì)廨啓C和 Mark VIe 控制架構的原生集成，對于全球龐大的 GE 燃?xì)廨啓C用戶群體而言，它是確保備件兼容性和系統性能的最直接選擇。

• 對比 Woodward（例如 MicroNet 或 AtlasPC 控制器的模擬量模塊）： Woodward 在獨立控制和調速器領域表現出色。GE IS220PAICH1A 作為 Mark VIe 系統的一部分，不僅提供 I/O 功能，還深度參與了系統的整體控制策略和診斷架構，與 GE 的專用控制算法（如溫度控制和燃料調度）緊密配合。

• 對比 Emerson（例如 OVATION 系統的模擬量 I/O 模塊）： Emerson 的 OVATION 系統在電力行業有廣泛應用。GE IS220PAICH1A 在 GE 渦輪機存量市場中擁有無可替代的地位，其設計和規格專門針對 GE 的 Speedtronic 控制架構優化。

選型建議與注意事項

• 精確型號匹配： IS220PAICH1A 的完整型號包含了硬件版本和特定配置信息。在采購備件時，務必從現有模塊標簽或 GE 圖紙中獲取完整型號，并與供應商確認其與您系統的兼容性。

• 信號類型與量程： 確認 GE IS220PAICH1A 的輸入輸出信號類型（4-20mA 或 ±10V）和量程是否與現場傳感器和執行機構匹配。如有需要，可通過軟件或硬件跳線進行配置。

• 通道數量確認： 根據應用需求，確認所需的輸入和輸出通道數量，確保 IS220PAICH1A 的通道數滿足要求。對于通道數不足的應用，可能需要配置多個模塊。

• 外部接線與屏蔽： 模擬量信號對噪聲敏感。務必使用屏蔽電纜連接現場傳感器和執行機構，并正確接地。按照 GE IS220PAICH1A 的用戶手冊進行接線，避免與動力線并行敷設，減少電磁干擾。

• 系統配置與測試： 安裝新模塊后，使用 GE 的 ToolboxST 軟件進行通道配置和參數設置。系統上電后，通過軟件監控輸入信號和測試輸出信號，確保 GE IS220PAICH1A 工作正常。
