產品描述

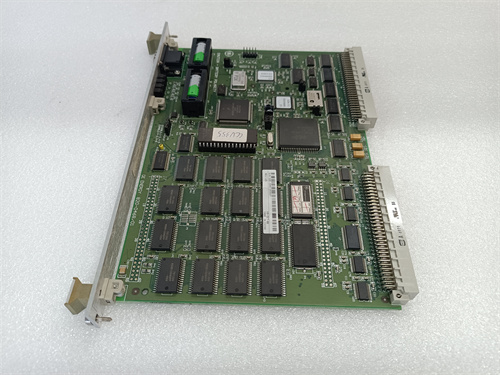

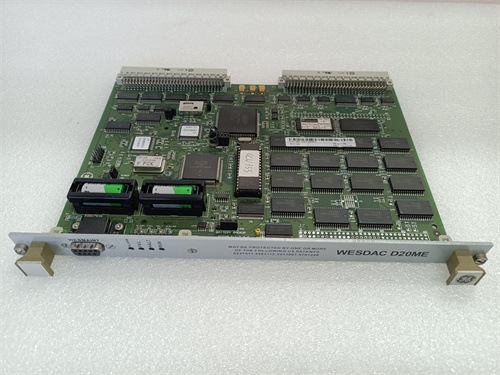

GE WESDAC D20ME II 是一款高性能的分布式控制系統主模塊，屬于通用電氣（GE）及其子公司能源（GE Energy）旗下著名的 D20 系列遠程終端單元（RTU）和分布式控制器產品線。作為 D20 系列的第二代主模塊，GE WESDAC D20ME II 是整個 D20 站控單元的核心處理器和通信樞紐，廣泛應用于電力、石油天然氣和水務等行業的廣域監控與數據采集（SCADA）系統中。該模塊通常安裝于 D20 機箱的指定插槽內，負責執行用戶編寫的控制邏輯、處理本地 I/O 模塊采集的數據，并與主站控制中心或其他智能電子設備（IED）進行數據通信。GE WESDAC D20ME II 以其卓越的可靠性、強大的處理能力和靈活的通信選項，成為許多關鍵基礎設施自動化項目的基石。對于需要構建或維護廣域監控系統的工程師而言，這款主模塊提供了一個經過現場驗證、值得信賴的解決方案。
產品參數
了解 GE WESDAC D20ME II 的技術規格對于系統設計和性能評估至關重要：
產品型號： GE WESDAC D20ME II
系列歸屬： GE D20 系列遠程終端單元/分布式控制器
處理器： 高性能 32 位微處理器（具體型號可能隨硬件版本不同）
內存： 包含用于程序存儲的閃存（Flash Memory）和用于數據存儲的動態隨機存取存儲器（DRAM），通常配備電池備份以保護實時時鐘和關鍵數據
通信端口： 集成多個串行通信端口（RS-232/RS-485），用于連接現場 I/O、智能儀表、保護繼電器等設備；通常還包括一個或多個以太網端口（10/100 Mbps），用于連接主站或站級局域網
協議支持： 支持廣泛的 SCADA 通信協議，包括 DNP3.0（分布式網絡協議）、IEC 60870-5-101/104、Modbus RTU/ASCII/TCP 以及 GE 的專有協議
I/O 容量： 可支持大量本地和分布式 I/O 點，具體數量取決于配置和應用程序大小
實時時鐘： 內置電池后備的實時時鐘，用于事件時間戳和調度功能
工作溫度： 專為惡劣環境設計，通常支持 -40°C 至 +70°C 的寬溫工作范圍
物理結構： 模塊化設計，通過背板連接器與 D20 機箱內的電源、I/O 和通信模塊互連
優勢特點
GE WESDAC D20ME II 憑借其卓越的設計和強大的功能，在廣域監控領域擁有顯著優勢：
強大的處理能力： 作為第二代主模塊，GE WESDAC D20ME II 配備了更快的處理器和更大的內存，能夠執行復雜的本地控制邏輯、處理大量數據點，并支持更快的掃描速率，滿足現代 SCADA 系統對性能的更高要求。
卓越的通信靈活性： 該模塊集成了多種類型的通信端口，使其能夠同時與主站控制中心、本地 HMI（人機界面）、智能電子設備和下級 RTU 進行通信。GE WESDAC D20ME II 支持多種主流通信協議，使其能夠無縫融入現有的異構系統中，保護用戶的前期投資。
高可靠性與環境適應性： GE WESDAC D20ME II 采用工業級元器件和無風扇設計，能夠在極端溫度、高濕度和強電磁干擾的惡劣環境下穩定運行，非常適合無人值守的變電站、遠程管道閥室和野外計量站等應用場景。
分布式架構支持： D20 系統的核心優勢在于其分布式架構。GE WESDAC D20ME II 通過專用的 I/O 總線，可以連接分布在現場各處的遠程 I/O 模塊，大大減少了現場布線成本，提高了系統的靈活性和可擴展性。
精確的事件記錄： 內置的電池后備實時時鐘和強大的事件處理能力，使得 GE WESDAC D20ME II 能夠為所有狀態變化和報警事件打上精確的毫秒級時間戳，這對于事后故障分析和電網事故追憶至關重要。
應用案例
GE WESDAC D20ME II 廣泛應用于需要廣域監控和遠程控制的關鍵基礎設施領域：
電力變電站自動化： 在輸電和配電變電站中，GE WESDAC D20ME II 作為站控層的核心設備，負責采集來自變壓器、斷路器和隔離開關的狀態量，以及電壓、電流等模擬量。它執行聯鎖邏輯，并將處理后的數據通過 DNP3.0 或 IEC 104 協議上報至調度中心。同時，它也能接收并執行來自主站的遙控指令，如分合斷路器。
石油天然氣管道監控： 在長輸油氣管道的各個閥室、泵站和計量站，GE WESDAC D20ME II 負責監控管道壓力、流量和溫度，檢測泄漏，并控制閥門和泵的啟停。其低功耗設計和高可靠性確保了在無市電環境下的長期穩定運行。
城市綜合管廊監控： 在地下綜合管廊中，GE WESDAC D20ME II 作為區域控制器，負責監控照明、排水、通風和消防等子系統的狀態，并與中央監控平臺通信，確保管廊內環境的安全和設備的正常運轉。
水資源管理系統： 在大型供水管網、水庫群和水處理廠之間，GE WESDAC D20ME II 用于監控泵站的運行狀態、水庫水位、管道壓力和流量，實現水資源的優化調度和高效管理。
競品對比
與其他主流 RTU 或 PLC 品牌（如施耐德電氣的 SCADAPack 系列、ABB 的 RTU560 系列、西門子的 S7-1200/1500 系列）相比，GE WESDAC D20ME II 展現出其獨特的定位和優勢：
電力行業的深度優化： D20 系列，特別是 GE WESDAC D20ME II，在電力自動化領域擁有深厚的技術積累和廣泛的應用基礎。它對 DNP3.0 協議的支持極為成熟和高效，并集成了許多針對變電站自動化的特定功能，如同步相量測量支持等，這是通用型 PLC 所不具備的。
真正的分布式架構： 與大多數將 I/O 集中在本地機架的傳統 PLC 不同，GE WESDAC D20ME II 所引領的 D20 系統采用真正的分布式 I/O 架構。這使得它可以極大地減少從現場傳感器到控制柜的長距離布線，顯著降低項目成本和施工難度。
強大的歷史項目基礎： 在全球范圍內，尤其是北美和亞太地區，有數以萬計的 GE WESDAC D20ME II 模塊正在電力系統中運行。對于這些現有系統的維護、擴容和升級項目，選擇原生的 GE WESDAC D20ME II 是最直接、風險最低的方案。
系統整體穩定性： D20 系統作為一個整體，從主模塊、I/O 模塊到電源模塊和通信模塊，都經過嚴格的整體設計和測試，確保了在嚴苛環境中系統級的穩定性。相比由不同廠商組件拼湊起來的系統，其故障率更低，協同工作更順暢。
選型建議與注意事項
在涉及 GE WESDAC D20ME II 的選型、安裝或維護工作時，請務必留意以下幾點：
固件版本確認： 在部署 GE WESDAC D20ME II 之前，務必確認其固件版本與您的系統配置、所連接的 I/O 模塊類型以及與主站軟件的通信協議版本完全兼容。固件不匹配是導致系統通信失敗的常見原因。
內存容量評估： 根據您的應用程序大小和需要處理的數據點數量，仔細評估 GE WESDAC D20ME II 的內存容量是否足夠。對于大型變電站或復雜的控制邏輯，可能需要選擇更大內存的版本。
通信端口規劃： 提前規劃好需要連接的設備和對應的通信協議，確保 GE WESDAC D20ME II 的端口數量和類型能夠滿足項目需求。如果端口不足，需要考慮擴展通信模塊。
電源可靠性： GE WESDAC D20ME II 需要穩定、干凈的電源供應。在安裝時，務必使用與 D20 系統配套的專用電源模塊，并考慮采用 UPS（不間斷電源）或站用直流屏供電，以防止電源波動導致模塊復位或損壞。
電池維護： GE WESDAC D20ME II 內部的電池用于維持實時時鐘和在斷電時保護部分關鍵數據。建議建立定期檢查和更換電池的維護計劃，通常每 3-5 年更換一次，以防止電池漏液損壞電路板或?qū)е聲r間信息丟失。
防雷與接地： 對于安裝在變電站或野外的設備，良好的防雷和接地措施至關重要。確保 GE WESDAC D20ME II 及其機箱的接地端子可靠接入站內接地網，所有通信線纜必須配備適當?shù)睦擞勘Ｗo器，以防雷擊損壞模塊。
