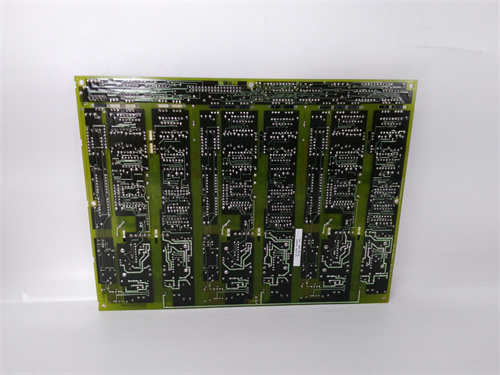

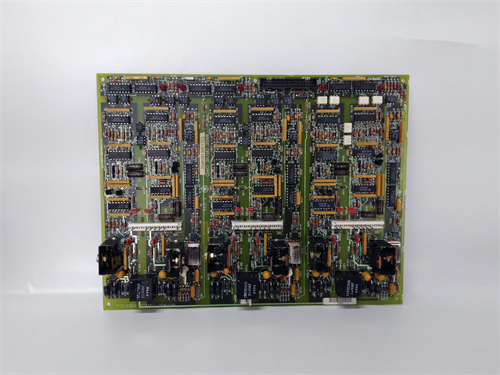

GE 531X304IBDARG1 通用電氣勵磁系統接口板
產品描述
GE 531X304IBDARG1 是一款關鍵的勵磁系統接口板，屬于通用電氣（GE）為其龐大的工業傳動和發電控制系統，特別是勵磁控制產品線設計和制造的高性能印刷電路板（PCB）。該型號通常被識別為 Exciter Interface Board，即勵磁機接口板，其完整的型號后綴 "ARG1" 代表了特定的硬件配置和功能級別。作為 GE 勵磁控制系統（如 EX2000 系列或其他定制勵磁柜）的重要組成部分，GE 531X304IBDARG1 板卡負責在勵磁調節器與外部功率設備（如可控硅整流橋、滅磁開關、磁場斷路器）以及信號采集元件之間提供可靠的電氣接口和信號調理功能。它接收來自電壓互感器（PT）和電流互感器（CT）的二次信號，對其進行濾波、隔離和轉換，然后將這些代表發電機實時電壓和電流的信號送入數字勵磁調節器。同時，它也接收來自調節器的觸發脈沖信號，經過功率放大和隔離后，驅動可控硅整流器，從而精確控制發電機的勵磁電流。對于電廠運行和維護人員而言，GE 531X304IBDARG1 是確保發電機勵磁系統穩定、可靠運行的關鍵組件，直接關系到發電機組的電壓質量和電網穩定性。
產品參數
了解 GE 531X304IBDARG1 的技術規格對于正確診斷勵磁系統故障和進行備件更換至關重要：
產品型號： GE 531X304IBDARG1
系列歸屬： GE 勵磁控制系統（如 EX2000 及相關系列）
板卡類型： 勵磁機接口板 / 信號調理板
輸入信號處理： 接收來自電壓互感器（PT）和電流互感器（CT）的交流模擬信號（通常為 0-250V AC 和 0-5A AC），進行精密整流、濾波和隔離轉換，輸出 0-10V 或 4-20 mA 的直流信號至 A/D 轉換板
觸發脈沖輸出： 接收來自勵磁調節器的低壓觸發脈沖，經過脈沖變壓器隔離和功率放大后，輸出高能脈沖去觸發功率可控硅整流器
開關量接口： 提供與外部開關設備（如滅磁開關、磁場斷路器）的狀態反饋接口，將 110V/220V DC 的開關量信號轉換為 TTL 或 24V 邏輯電平信號，供調節器讀取
電源要求： 通常需要多路直流電源供電，如 ±15V 和 +5V，用于板載運放和邏輯電路的工作
隔離等級： 提供強電側與弱電側之間的高耐壓隔離（通常為 2500V AC 以上），以保障調節器安全
診斷與指示： 板載多個 LED 指示燈，用于顯示電源狀態、觸發脈沖輸出狀態和關鍵開關量輸入狀態，方便現場快速診斷
連接方式： 通過板載的高密度接線端子或?qū)Ｓ秒娎|連接器與外部設備相連，通過背板總線或扁平電纜與調節器核心板相連
優勢特點
GE 531X304IBDARG1 憑借其專業的接口設計和出色的信號處理能力，在發電和傳動控制領域擁有顯著優勢：
高精度信號調理： 勵磁系統對發電機電壓和電流的測量精度要求極高。GE 531X304IBDARG1 采用高精度、低溫漂的運算放大器和精密電阻，對來自 PT 和 CT 的原始信號進行精確調理，確保勵磁調節器能夠準確感知發電機的實時運行狀態，是實現高精度電壓調節和無功功率控制的基礎。
強大的電氣隔離能力： 發電機勵磁系統工作在高電壓、大電流環境中，對控制回路構成嚴重威脅。GE 531X304IBDARG1 在其輸入/輸出通道上均設計了高耐壓隔離電路，如用于模擬量輸入的隔離放大器和用于脈沖輸出的脈沖變壓器。這些隔離措施有效阻斷了高電壓竄入低壓控制回路的路徑，保護了昂貴的數字勵磁調節器，并保障了操作人員的安全。
可靠的脈沖觸發能力： 可控硅整流器的可靠導通需要足夠功率和陡峭前沿的觸發脈沖。GE 531X304IBDARG1 的脈沖輸出級經過專門優化設計，能夠提供足夠高的瞬時功率和快速的上升沿，確?？煽毓枘軌虮粶?zhǔn)確、可靠地觸發，即使在電網電壓波動或勵磁系統負載變化的情況下也能穩定工作，避免出現缺相或誤觸發。
豐富的接口與靈活性： 該板卡集成了勵磁系統所需的多種接口功能，包括模擬量輸入、脈沖輸出和開關量輸入/輸出。這種高度集成的設計簡化了勵磁柜的內部接線，提高了系統的可靠性。同時，GE 531X304IBDARG1 的某些參數（如輸入信號范圍）可以通過跳線或可調電阻進行現場配置，以適應不同規格的 PT、CT 和現場要求。
堅固的工業級設計： GE 531X304IBDARG1 采用工業級元器件和高質量 PCB 板材制造，能夠耐受發電廠環境中的高溫、振動和電磁干擾。其插拔式設計便于維護和快速更換，最大限度地減少了因板卡故障導致的發電機停機時間。
應用案例
GE 531X304IBDARG1 主要應用于使用 GE 勵磁系統的各類發電和工業驅動場景：
燃?xì)廨啓C(jī)電廠： 在 GE 的 Frame 6B、7EA、9E 等重型燃?xì)廨啓C(jī)發電機組中，GE 531X304IBDARG1 作為 EX2000 勵磁系統的接口板，安裝于勵磁柜內。它負責采集發電機機端電壓互感器（PT）和電流互感器（CT）的信號，接收并放大來自數字調節器的脈沖，去觸發勵磁變壓器的可控硅，實現對發電機勵磁電流的閉環控制，確保機組在各種工況下都能穩定運行。
蒸汽輪機電廠： 在各類燃煤、燃油或核電站的汽輪發電機組上，GE 531X304IBDARG1 同樣承擔著勵磁接口的重任。它將調節器與現場的功率設備隔離開來，并提供滅磁開關、磁場斷路器等設備的狀態反饋，確保勵磁系統能夠快速響應電網需求，并在故障時可靠滅磁，保護發電機安全。
水輪發電站： 在一些采用 GE 勵磁系統的中型或大型水電站，GE 531X304IBDARG1 被用于控制水輪發電機的勵磁。它可以適應水頭變化帶來的電壓波動，通過快速調節勵磁維持機端電壓恒定，并為電網提供必要的無功支撐和阻尼，改善電能質量。
大型同步電機傳動： 在礦山、冶金和水泥等行業，用于驅動大型球磨機、軋鋼機和壓縮機的同步電機，其勵磁系統也可能采用 GE 的產品。在這些應用中，GE 531X304IBDARG1 負責將調節器與電機轉子的勵磁繞組（通過滑環或無刷勵磁機）連接起來，根據電機的負載情況自動調節勵磁，以維持功率因數穩定或優化電機效率。
競品對比
與其他主流勵磁系統制造商（如 ABB 的 Unitrol 系列、西門子的 Thyripol 系列、巴斯勒的 DECS 系列）的接口板卡相比，GE 531X304IBDARG1 展現出其獨特的定位和優勢：
原生 GE 勵磁系統集成度： GE 531X304IBDARG1 是為 GE 的 EX2000 等勵磁調節器量身定制的接口方案。它與 GE 調節器的信號接口、電源要求和通信協議完美匹配，數據交換的實時性和可靠性遠高于那些使用通用接口連接第三方調節器的方案。這種深度集成確保了整個勵磁系統作為一個整體，其性能得到最優發揮。
針對 GE 發電機的優化設計： GE 的勵磁系統與 GE 的發電機（特別是燃?xì)廨啓C(jī)和蒸汽輪機）之間存在深厚的協同設計背景。GE 531X304IBDARG1 的信號調理參數和脈沖觸發特性，往往針對 GE 發電機的電氣特性和運行要求進行了特別優化，能夠提供最佳的電壓響應特性和阻尼效果。
成熟穩定的存量市場： GE 在全球范圍內安裝了數量龐大的勵磁系統，其中大量系統仍然采用 GE 531X304IBDARG1 或其同系列板卡。對于這些系統的維護和備件更換，選擇原廠或高質量兼容的 GE 531X304IBDARG1 是最直接、最可靠的方案，可以確保新板卡與現有系統的完全兼容，無需修改接線或調整控制參數，最大限度地降低維護風險。
豐富的現場驗證經驗： GE 531X304IBDARG1 的設計融合了 GE 數十年在勵磁領域的技術積累和現場經驗。其電路拓?fù)?、元器件選型和 PCB 布局都經過大量現場應用的考驗，相比于一些后來者或通用型產品，其在復雜工況下的可靠性和耐久性更具說服力。
選型建議與注意事項
在涉及 GE 531X304IBDARG1 的選型、更換或維護工作時，請務必留意以下幾點：
完整型號核對： 在訂購備件前，必須將您現有板卡上的完整型號 GE 531X304IBDARG1 與供應商進行精確核對。特別注意 "ARG1" 這樣的后綴，因為它可能代表了特定的硬件版本、功能配置或出廠設置。不同后綴的板卡可能無法在您的系統中正常工作。
斷電操作與安全規程： GE 531X304IBDARG1 連接著發電機 PT、CT 等高壓設備以及可控硅等功率器件。在進行任何插拔操作前，必須嚴格遵守電廠的安全操作規程，確保勵磁系統已完全停機，勵磁變壓器高壓側已斷開，并等待足夠時間讓電容器放電完畢。非專業人員嚴禁操作。
跳線與電位器設置記錄： GE 531X304IBDARG1 上可能有一些硬件跳線和可調電位器，用于配置輸入信號范圍、校準零點或調整脈沖參數。在拆卸舊板卡之前，務必詳細記錄每個跳線的位置和每個電位器的當前刻度，以便在新板卡上進行完全相同的設置。
防靜電保護： GE 531X304IBDARG1 是一塊精密電子板卡，包含對靜電敏感的元件。在拿取、運輸和安裝過程中，必須佩戴防靜電手環，并在防靜電工作臺上操作，避免靜電放電造成元器件隱性損傷。
參數備份與系統聯調： 更換 GE 531X304IBDARG1 后，雖然硬件接口相同，但通常仍需對勵磁調節器的部分參數（如 PT/CT 變比、零漂校正等）進行核對和微調。更換完成后，應在專業工程師指導下進行必要的系統聯調和功能測試，確保電壓調節精度和脈沖輸出正常，方可投入正式運行。
來源可靠性： 鑒于 GE 531X304IBDARG1 對發電機安全運行至關重要，建議通過 GE 官方渠道或其授權的專業分銷商進行采購，以確保板卡為全新正品，并獲得必要的技術支持和質量保證。避免購買來源不明的二手或翻新板卡，其性能和質量無法得到保障。
