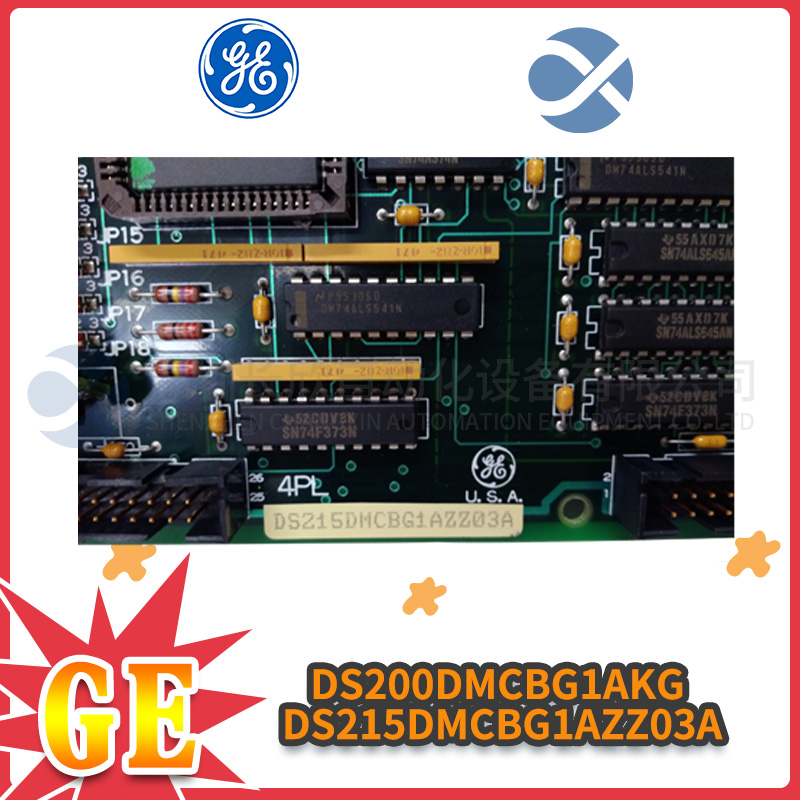

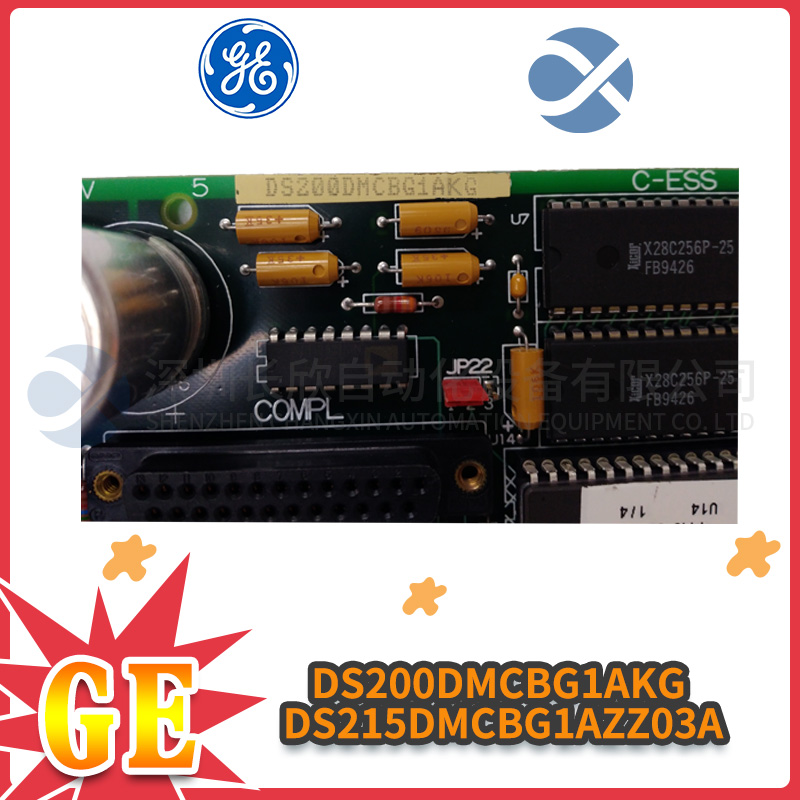

DS200DMCBG1AKG DS215DMCBG1AZZ03A GE IOS DUP處理器板

　　型號：DS200DMCBG1AKG DS215DMCBG1AZZ03A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　產品描述

　　GE DOS DUP處理器板DS200DMCBG1AKG

　　GE DOS DUP處理器板DS200DMCBG1AKG包含三個26針連接器、一個40針連接器和19個跳線。該板還有2個LED。安裝人員可以使用DS200DMCBG1AKG上的跳線來更改電路板的行為。出廠時原始電路板隨附的手冊描述了跳線以及它們?nèi)绾胃淖冸娐钒宓男袨?。但是，并非所有跳線都可以由安裝人員或維修人員移動。有些僅供工廠使用。它們僅在工廠用于測試目的。原始板附帶的手冊也會識別這些跳線。

　　請注意，當您更換電路板時，您只需移動跳線以匹配舊電路板上跳線的位置。當您并排檢查電路板時，您可能會發現更換電路板上的跳線由于設計更新而位于不同的位置。最佳做法是通過印刷在電路板上的標識符來識別舊電路板上的跳線。跳線的標識符可能是JP1、JP2或JP3。LED標識為CR2和CR12。在替換板上找到相同的跳線，并確保它覆蓋相同的引腳。

　　即使組件的位置不同，替換板也提供相同的處理功能。這是因?yàn)樵谔鎿Q板上執行了測試以確保其保持兼容性。
