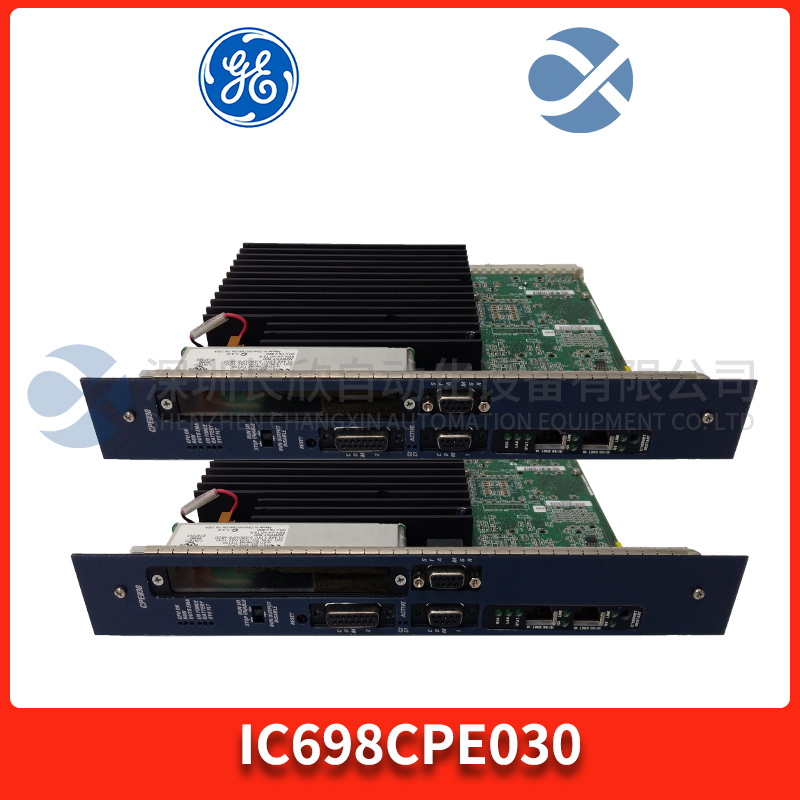

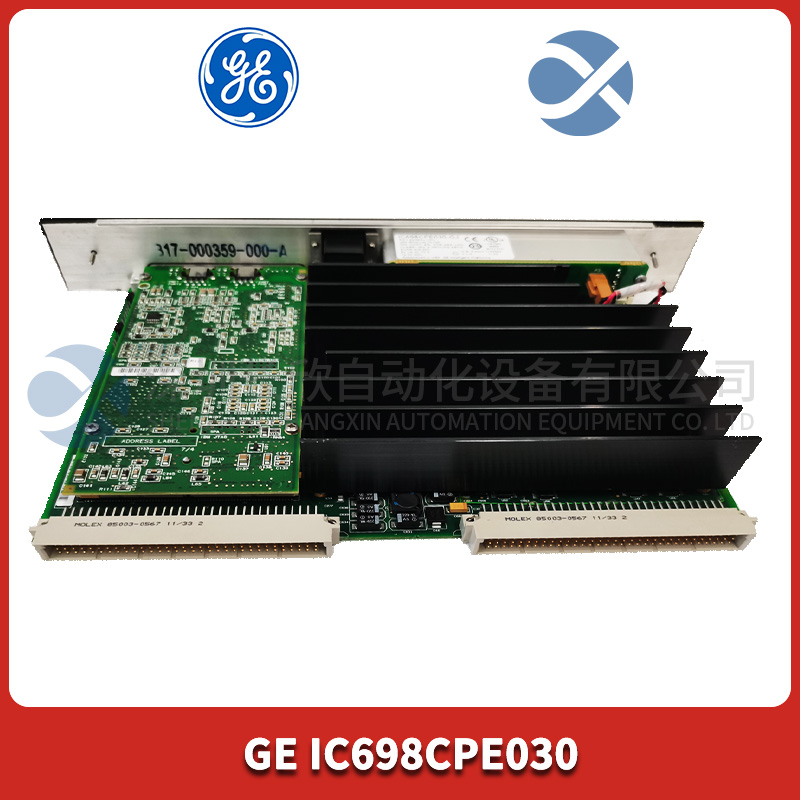

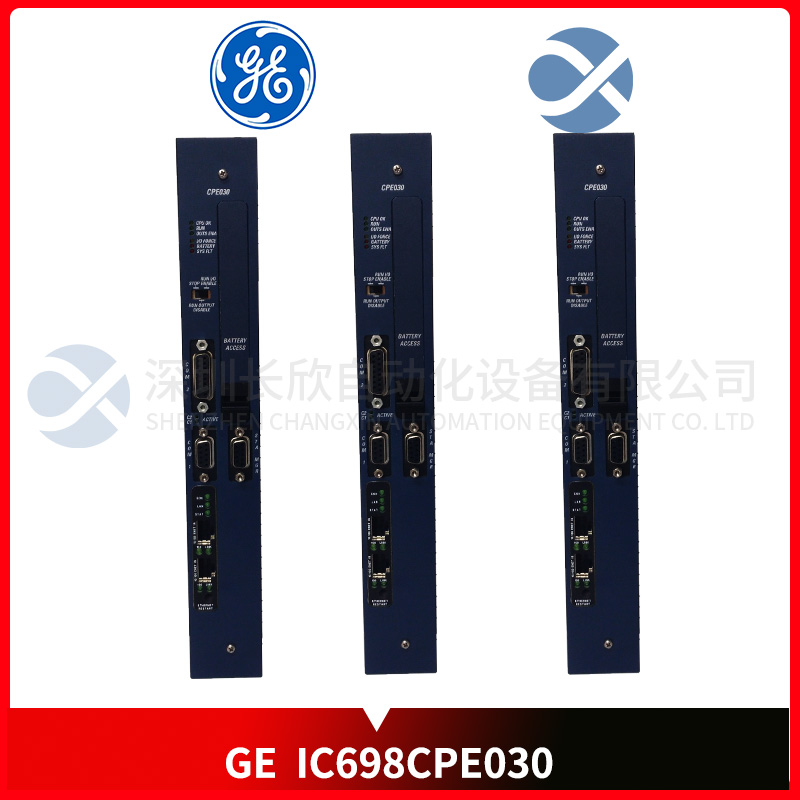

IC698CPE030 GE PACSystems RX7i控制器

　　型號：IC698CPE030

　　品牌：GE

　　產品描述:機架式中央處理器

　　系列:PAC系統RX7i

　　制造商:通用發那科

　　產品描述

　　IC698CPE030是PACSystems RX7i控制器。這是由Emerson Automation制造的，以前是GE Intelligent Platforms(GE IP)。該控制器主要具有兩(2)個以太網通信端口；一(1)個RS232端口；一(1)個RS485端口和一(1)個站管理器端口。它有600MHz Pentium M微處理器和64 MB RAM和64 MB閃存。它可以容納多達32 K位的離散I/O和32 K字的模擬I/O。通過以太網支持的協議包括SRTP、Modbus TCP服務器和客戶端、以太網全局?jǐn)?shù)據(EGD)，而支持的串行協議包括Modbus RTU從站、SNP、串行I/O。它還具有內置網絡服務器和FTP，一次最多允許16個連接。

　　IC698CPE030是可編程自動化控制器(PAC)的PACSystem RX7i中最先進的中央處理器(CPU)之一。該CPU旨在滿足行業的現代自動化、連接和集成要求。它以前由GE Intelligent Platforms(GE IP)制造，但隨著最近被Emerson Automation收購，PACSystem RX7i現在是后者的一部分。

　　IC698CPE030處理器安裝有計算機級微處理器，即600MHz Pentium-M微處理器，具有64MB用戶內存和64MB用戶閃存。它展示了每1000個布爾觸點/線圈0.069毫秒的布爾執行速度。該CPU最多可容納32 K位的離散I/O和32 K字的模擬I/O。此CPU最多可下載512個程序塊，其中每個程序塊最多可有128 KB內存。

　　IC698CPE030還有兩(2)個以太網通信端口，能夠自動檢測網絡傳輸速度，并且可以配置為半雙工和全雙工工作模式。內置網絡服務器和文件傳輸協議(FTP)功能可通過這些以太網端口訪問，允許用戶遠程監控和配置處理器。除了內置以太網端口外，

　　該CPU還有一(1)個RS232端口；一(1)個RS485端口和一(1)個站管理器端口。這些通信接口支持SRTP、Modbus TCP服務器和客戶端、用于基于以太網的通信的以太網全局?jǐn)?shù)據(EGD)以及用于串行通信的Modbus RTU從站、SNP、串行I/O。

　　GE Fanuc IC698CPE030 PACSystem Rx7i中央處理器是用于GE Rx7i系統的奔騰處理器。與所有Rx7i CPU一樣，IC698CPE030 CPU安裝在Rx7i I/O機架上，它帶有VME64基礎架構，可適應新舊VME嵌入式技術，具有快速的吞吐率。IC698CPE030 CPU配備一個600兆赫茲奔騰M處理器和一個電池供電的64兆字節處理器內存，以及一個電池供電的64兆字節用戶閃存，用于應用程序和數據存儲。IC698CPE030處理器可以執行浮點數學和布爾邏輯功能，高級用戶參數可以使用梯形圖、結構化文本、功能塊圖和C編程語言進行編程。

　　GE Fanuc IC698CPE030 CPU支持90-70系列離散和模擬I/O模塊、通信模塊、90-70系列支持的VME模塊，以及范圍廣泛的編程器和HMI模塊。IC698CPE030 CPU的額定電壓為+5、+12或-12伏直流電，背板額定電流為5伏直流電時為3.4安培。IC698CPE030 CPU有一個隔離的RS-485串口、一個RS-232串口和一個專用的RS-232以太網站管理器端口。IC698CPE030 CPU還具有雙嵌入式以太網(10/100 MB)端口，提供以太網全局?jǐn)?shù)據(EGD)數據交換、TCP/IP高速數據傳輸、支持Modbus/TCP服務器、Modbus/TCP客戶端和SRTP通道協議，它可以與編程器和HMI設備進行通信。
