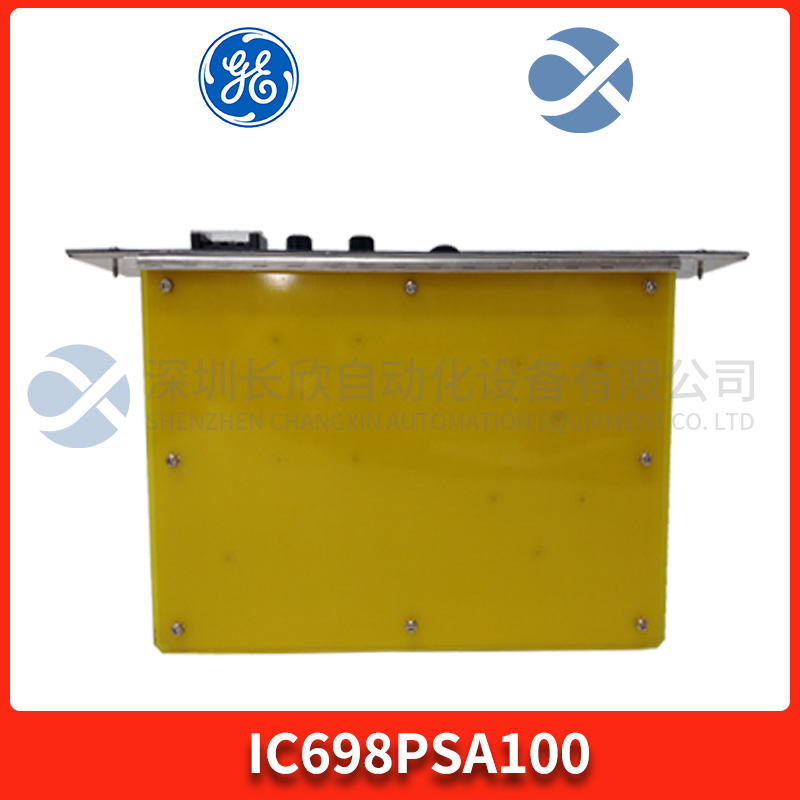

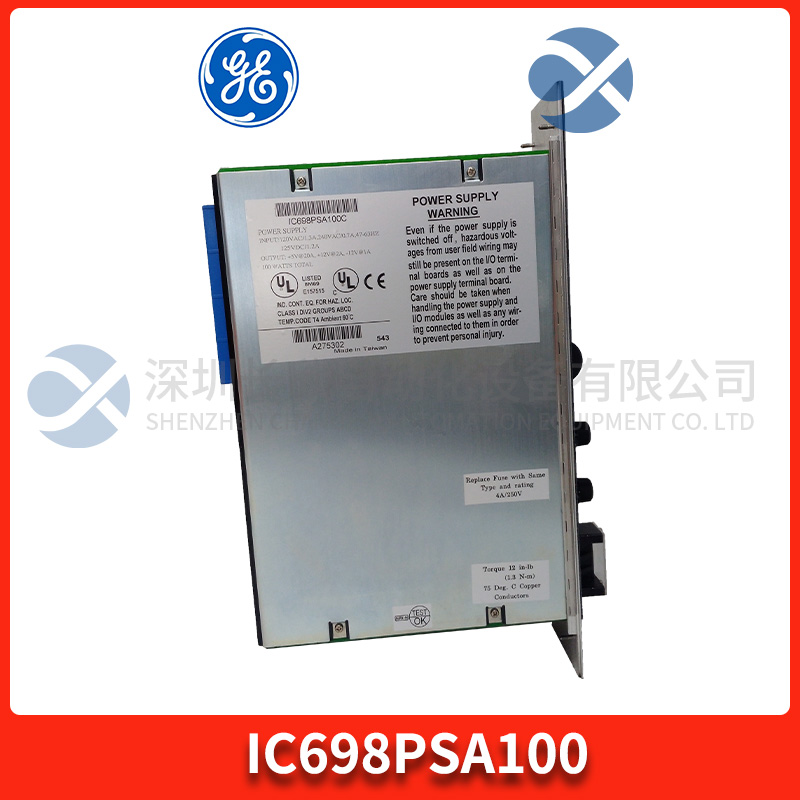

IC698PSA100 GE PACSystem RX7i電源模塊

　　型號：IC698PSA100

　　品牌：GE

　　系列:PAC系統RX7i

　　制造商:通用發那科

　　產品描述

　　IC698PSA100是屬于PACSystem RX7i平臺一部分的電源模塊，目前屬于艾默生自動化，原為GE智能平臺（GE IP）生產。該電源安裝在RX7i通用背板上。它的輸入電壓范圍為85至264 VAC 47至63 Hz和100-150 VDC，最大輸入功率為125瓦（典型值）和150瓦（最大值）。它的輸出功率最大為100瓦，所有三(3)個輸出的總和，例如5 VDC、12 VDC和-12 VDC，輸出電流分別為0-20安培、0-2安培和0-1安培.

　　IC698PSA100是Emerson Automation制造的PACSystem RX7i電源模塊，以前屬于GE智能平臺(GE IP)。該電源模塊安裝在任何RX7i標準機架最左側的插槽中，特別是插槽0。它帶有螺釘型輸入端子，設計用于85至264 VAC（標稱電壓為120/240 VAC）的輸入電壓范圍，頻率為47至63 Hz和100-150VDC（標稱電壓為125 VDC）。必須使用絕緣額定值為75°C(167°F)的AWG#16(1.3 mm2)實心或多股銅線連接外部電源。對于接地連接，使用絕緣等級為75°C(167°F)的#12(3.3 mm2)銅線。適當終止GND連接可能會顯著消除（如果不能的話）降低系統噪聲。

　　IC698PSA100提供100瓦的最大輸出功率，這是所有三(3)個輸出端子的總和，提供4.875至5.25伏、0-20安培、5.1 VDC，標稱；11.64至12.6伏特，0—2安培，+12伏直流電，標稱值和–12.60至–11.64伏特，0—1安培，-12伏直流電，標稱值。該電源模塊具有最小15毫秒的穿越時間和最小5毫秒的保持時間。它還具有主動過壓和過流限制，具體來說，+5VDC時的5.7至6.7伏過壓保護；+5 VDC輸出時為21A；+12 VDC輸出時為2.5A，-12 VDC輸出時為3.5A。

　　該電源模塊的工作溫度為0°C至60°C（32°至140°F），隔離額定值為1500 VDC。

　　IC698PSA100電源模塊是GE制造的Rx7i PACsystem現代電源模塊。它的標稱額定電壓為120/240伏交流電或125伏直流電。電源的輸入電壓范圍在85到264伏交流電或100到150伏直流電之間。電源模塊位于Rx7i系統背板的最左側插槽或插槽0中。模塊的額定功率為125瓦。它具有5伏直流電、12伏直流電和-12伏直流電的輸出電壓。IC698PSA100電源模塊通過系統背板向模塊發送邏輯電平信號。電源模塊在安全和保護方面得到加強。它在過流、過熱和過壓情況下受到保護。

　　IC698PSA100電源模塊配有一個位于電源正面的開關。它有助于啟用或禁用輸出通道，并且不會干擾交流線路輸入。LED指示燈存在于電源模塊中，它們提醒操作員注意不同的事情。LED是FIELD OK、OUTPUT OK和OVER TEMP LED。IC698PSA100電源模塊的功率因數為0.99分鐘。模塊中的隔離電壓為1500伏直流電。該電源還提供15毫秒的穿越時間而不影響直流輸出，并在直流輸出掉落時提供5毫秒的保持時間。IC698PSA100電源模塊需要的工作溫度范圍在0到60攝氏度之間。該模塊已通過認證，可在Class 1 Division 2環境中運行。

　　RX7i電源提供5V、12V和-12V電源，以及VME至RX7i背板上模塊的AC_FAIL#邏輯電平信號。低容量電源（IC698PSA100）在環境溫度下可提供高達100W的總輸出溫度為0至60oC，無需強制空氣冷卻。高容量電源電源（IC698PSA350）適用于需要更多功率的應用，提供高達350W的總輸出。高容量供應需要強制空氣冷卻，由安裝在機架底部的風扇托盤提供。

　　電源模塊直接插入RX7i主機架中的插槽0。電源輸出可以承受最多一條交流輸入線的損耗循環而不損失輸出功率。提供過電流保護，過熱和過電壓故障條件。

　　特征

　　■從85到264 VAC的操作，100-150伏直流電

　　■三種輸出電壓：IC698PSA10

　　+5 VDC輸出，最高20安培

　　+12 VDC輸出，最高2安培

　　–12 VDC輸出，最高1安培

　　■三種輸出電壓：IC698PSA350

　　+5 VDC輸出，最高60安培

　　+12 VDC輸出，最高12安培

　　–12 VDC輸出，最高4安培

　　■采用PICMG 2.11標準連接器的滑入式機架安裝結構

　　■電子短路過電流保護

　　■電子過電壓和超溫故障保護

　　■交流操作的功率因數校正
