IS200VSVOH1B GE 印刷電路板

　　型號：IS200VSVOH1B

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　產品描述

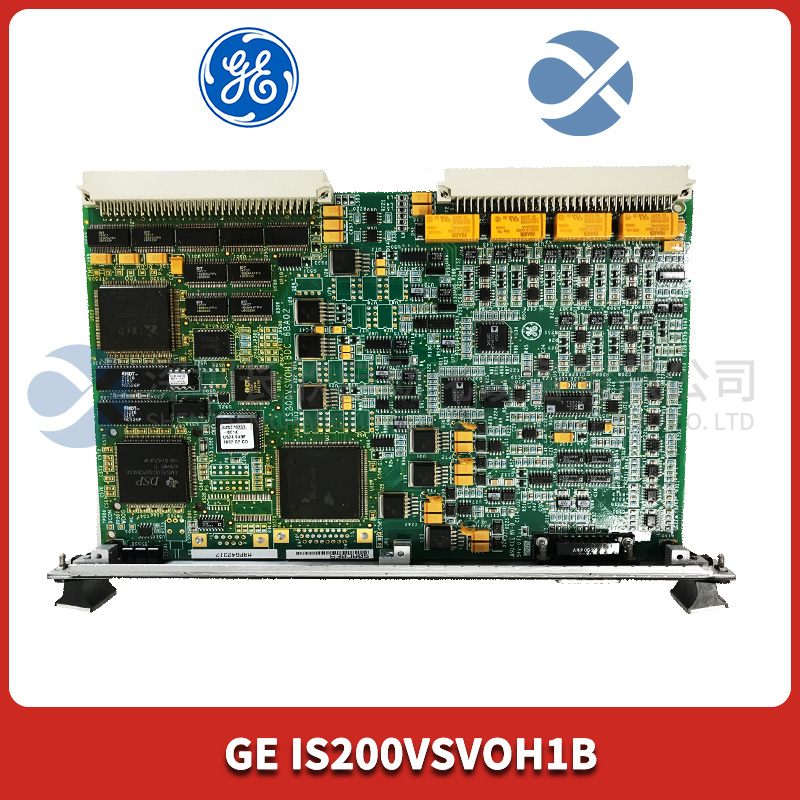

　　IS200VSVOH1B是GE Mark VI印刷電路板

　　IS200VSVOH1B是通用電氣為Mark VI制造的電路板組件。Mark VI由GE發布，作為其用于燃氣/蒸汽輪機管理的長期運行且廣受歡迎的Speedtronic系列的一部分，該系列始于1960年代，當時該公司發布了Mark I系統。這條渦輪機控制系列一直持續發展到2000年代的Mark VI和Mark VIe。Mark VI包括以太網通信功能、基于PC的操作員界面以及專為渦輪機控制而設計的集成硬件和軟件。

　　IS200VSVOH1B用作伺服控制板。該板通過控制四個電液伺服閥來驅動燃料/蒸汽閥。該板還提供脈沖率流量輸入、LVDT激勵和LVDT位置反饋。IS200VSVOH1B可用于三重冗余系統以及單工系統。

　　IS200VSVOH1B有一個連接到PCB的單槽前面板。該面板包括一個電纜連接器(J5)以及用于顯示狀態信息的LED指示燈。前面板上的三個LED包括一個RUN燈（綠色）、一個FAIL燈（紅色）和一個STATUS燈。狀態燈通常不通電。但是，如果出現警報情況，則此LED將通電并顯示為穩定的橙色。

　　IS200VSVOH1B有六個連接器，包括兩個背板(P1/P2)和四個用導電跡線制成的連接器（P3到P6）。該板包括四個繼電器（K1到K4）。每個組件的頂部都有印刷圖表面。該電路板裝有電阻器、電容器和TP測試點。它還具有電感磁珠(L1-L10)。該板有超過70個集成電路。
