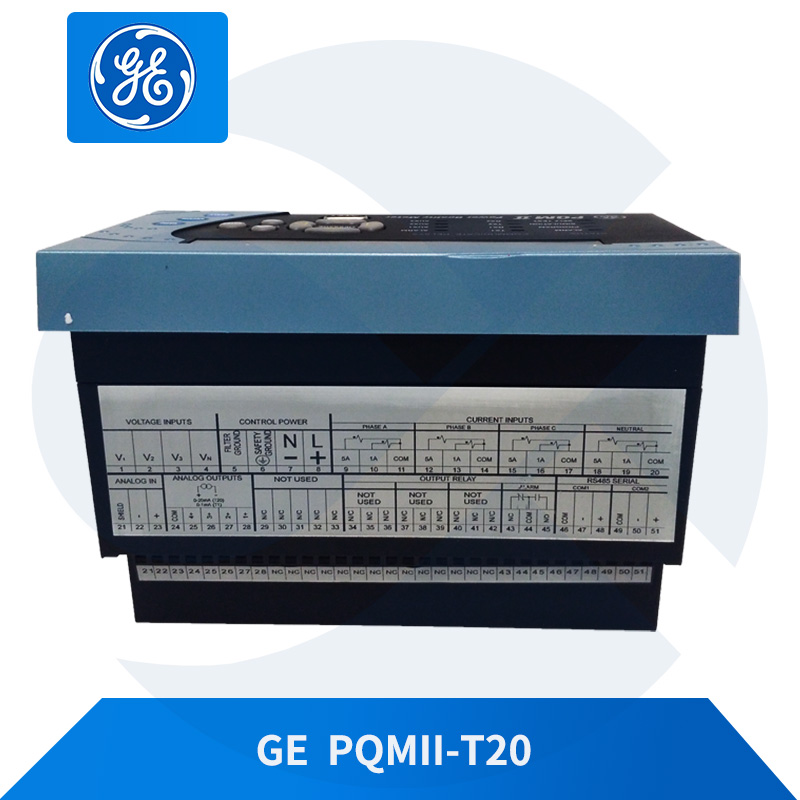

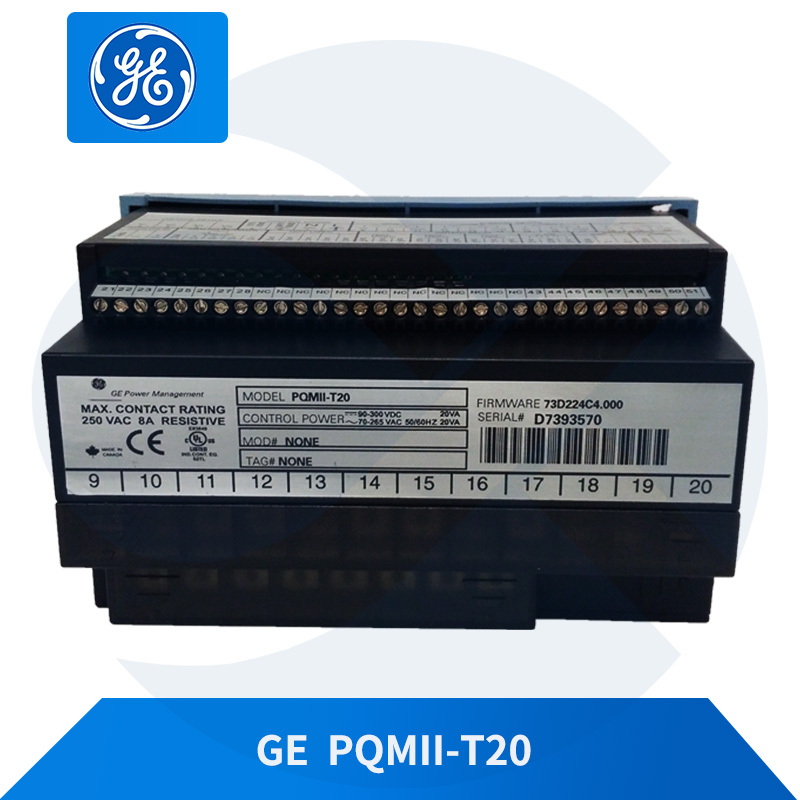

PQMII-T20 GE PQMII電能質量儀

　　型號：PQMII-T20

　　品牌：GE

　　產品描述

　　GE-PQMII-T20-A電能質量計，4個隔離模擬輸出，0-20/4-20MA，RS485端口，諧波分析，電壓干擾記錄儀(VDR)，用于監測電壓驟降，DNP 3.0協議，可配置

　　GE Multilin PQMII電能質量儀是連續監測

　　單相或三相系統。它提供電流、電壓、有功功率、無功功率的測量功率、視在功率、能源使用、功率成本、功率因數和頻率。

　　可編程設定點和四個可分配的輸出繼電器允許控制功能為特定應用程序添加。這包括過電流或欠電壓的基本警報，不平衡、基于需求的甩負荷和電容器功率因數校正控制。使用四個開關輸入可以進行更復雜的控制；這些也可以用于諸如斷路器打開/閉合和流量信息的狀態信息。作為用于集成過程的工廠自動化系統的數據收集設備，儀表和電氣要求，所有監測值都可以通過兩個中的一個獲得運行Modbus協議的RS485通信端口。如果需要模擬值對于與PLC的直接接口，任何監測值都可以輸出4到20mA（或0

　　至1mA）信號，以替換多達四（4）個單獨的換能器。第三個RS232通信端口從前面板連接到PC，以便同時訪問其他工廠人員提供的信息。

　　隨著計算機、鎮流器和可變負載等電子負載的使用越來越多變頻驅動，對電力系統的質量至關重要。通過諧波分析選項，可以顯示任何相電流或電壓以及諧波含量計算了解諧波分布可以采取措施防止變壓器、電機、電容器、中性線過熱，斷路器跳閘。還可以確定系統負載的重新分配。PQMII還可以提供波形和數據打印輸出，以幫助診斷問題。

　　功能亮點

　　?監測：A、V、VA、W、var、kWh、kvarh、kVAh、PF、Hz

　　?按需計量：W、var、A、VA

　　?大多數測量值的報警或控制設定值，包括：不平衡，

　　頻率、功率因數、電壓和電流

　　?四（4）個輸出繼電器/4（4）開關輸入，用于靈活的控制配置

　　?四（4）個隔離模擬輸出取代PLC接口的轉換器

　　?一個4至20 mA模擬輸入

　　?Modbus通信

　　?三個COM端口（兩個后部RS485端口和一個前部RS232端口），供工藝、電氣、維護和儀表人員

　　?用于電能質量審查和問題糾正的諧波分析

　　?用于本地編程的40字符顯示屏和鍵盤

　　?免費EnerVista PQMII安裝軟件

　　?測試和培訓的模擬模式

　　?面板安裝設計緊湊

　　?交流/直流控制電源

　　PQMII的應用

　　?配電饋線、變壓器、發電機、電容器組的計量，以及

　　電動機

　　?中低壓三相系統

　　?商業、工業、公用事業

　　?靈活控制需求減載、功率因數等。

　　?電能質量分析

　　?系統調試
