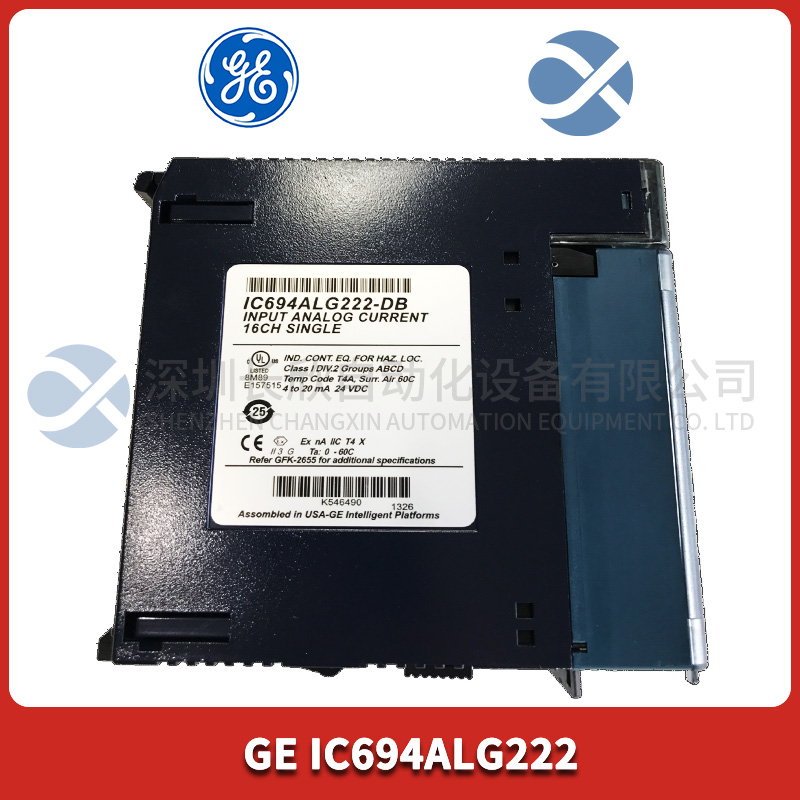

IC694ALG222 GE RX3i可編程自動化控制器(PAC)模擬輸入模塊

　　型號：IC694ALG222

　　品牌：GE

　　制造商:GE智能平臺（GE IP）；艾默生自動化（現任）

　　通道數:單端：十六(16)個輸入通道差分：八(8)個輸入通道

　　產品類別:模擬輸入電壓模塊

　　產品描述:模擬輸入模塊

　　輸入通道:16

　　標稱輸入信號:-10 V至±10 V和0至10 V

　　輸入電壓范圍:0至10伏，-10至+10伏

　　產品描述

　　IC694ALG222是PACSystem RX3i可編程自動化控制器(PAC)模擬輸入模塊。該模塊以前由GE Intelligent Platforms(GE IP)制造，現隸屬于Emerson Automation。它支持八(8)個差分電壓模擬輸入通道和十六(16)個單端電壓模擬輸入。每個通道都可單獨配置以接收特定信號，0至10 V（單極）和-10至+10 V（雙極），分辨率為2.5 mV（1 LSB=2.5 mV），0-10VDC和5 mV（1 LSB=5 mV)在-10V至+10V。

　　IC694ALG222是屬于PACSystem RX3i平臺的輸入模塊，前身為GE Intelligent Platforms，現隸屬于Emerson Automation。IC694ALG222支持單端和差分接線配置，這決定了設備可用輸入通道的數量。具體而言，當使用差分接線方法時最多八(8)個電壓輸入通道，當配置單端接線時最多十六(16)個電壓輸入通道。單端接線是指參考地線的測量方法。信號線端接到模塊的輸入端，而公共端連接到接地端。這種配置對電磁干擾(EMI)的抵抗力較差，因此不應在嘈雜的環境或沒有重新布線的舊布線系統中使用。對于差分接線，兩(2)根信號線用于測量目標變量。電線作為實際測量參考的功能與提供更高的EMI電阻之間的差異，因此，在關鍵測量中推薦使用這種接線方法。該模擬輸入模塊專門接受0至10 V（單極）和-10至+10 V（雙極）的電壓信號，在0-10VDC和5 mV（1 LSB=5 mV）時分辨率為2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16個單端通道上的更新速率為6毫秒，在所有8個差分通道上的更新速率為3毫秒。該模塊的測量精度在25°C(77°F)時為滿量程的+/10.25%，在指定的工作溫度范圍內為滿量程的+/-0.5%。電線作為實際測量參考的功能與提供更高的EMI電阻之間的差異，因此，在關鍵測量中推薦使用這種接線方法。該模擬輸入模塊專門接受0至10 V（單極）和-10至+10 V（雙極）的電壓信號，在0-10VDC和5 mV（1 LSB=5 mV）時分辨率為2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16個單端通道上的更新速率為6毫秒，在所有8個差分通道上的更新速率為3毫秒。該模塊的測量精度在25°C(77°F)時為滿量程的+/10.25%，在指定的工作溫度范圍內為滿量程的+/-0.5%。電線作為實際測量參考的功能與提供更高的EMI電阻之間的差異，因此，在關鍵測量中推薦使用這種接線方法。該模擬輸入模塊專門接受0至10 V（單極）和-10至+10 V（雙極）的電壓信號，在0-10VDC和5 mV（1 LSB=5 mV）時分辨率為2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16個單端通道上的更新速率為6毫秒，在所有8個差分通道上的更新速率為3毫秒。該模塊的測量精度在25°C(77°F)時為滿量程的+/10.25%，在指定的工作溫度范圍內為滿量程的+/-0.5%。該模擬輸入模塊專門接受0至10 V（單極）和-10至+10 V（雙極）的電壓信號，在0-10VDC和5 mV（1 LSB=5 mV）時分辨率為2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16個單端通道上的更新速率為6毫秒，在所有8個差分通道上的更新速率為3毫秒。該模塊的測量精度在25°C(77°F)時為滿量程的+/10.25%，在指定的工作溫度范圍內為滿量程的+/-0.5%。該模擬輸入模塊專門接受0至10 V（單極）和-10至+10 V（雙極）的電壓信號，在0-10VDC和5 mV（1 LSB=5 mV）時分辨率為2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16個單端通道上的更新速率為6毫秒，在所有8個差分通道上的更新速率為3毫秒。該模塊的測量精度在25°C(77°F)時為滿量程的+/10.25%，在指定的工作溫度范圍內為滿量程的+/-0.5%。

　　GE Fanuc IC694ALG222輸入模塊是一個16通道模擬輸入模塊。IC694ALG222輸入模塊是一款支持16路單端輸入通道或8路差分輸入通道的輸入模塊。IC694ALG222輸入模塊上的每個輸入通道均可配置為0至10伏或-10至+10伏。對于0至10伏輸入范圍，出廠校準為每次計數2.5毫伏，對于-10至10伏輸入范圍，出廠校準為每次計數5毫伏。單端通道的更新速率為6毫秒，差分通道為3毫秒。電場到背板隔離電壓為250伏交流連續電壓和1500伏交流持續1分鐘。額定跨通道抑制大于80分貝。

　　在單端模式下，IC694ALG222輸入模塊的額定輸入阻抗大于500千歐。IC694ALG222輸入模塊的內部功耗在5伏直流時最大為112毫安，在24伏直流隔離電壓下背板的最大功耗為41毫安。當IC694ALG222輸入模塊安裝在RX3i背板中時，需要一個額定為24 V DC的外部電源為模塊供電。需要將外部電源連接到位于機架背板左側的TB1連接器。當IC694ALG222輸入模塊安裝在擴展機架中時，背板電源為模塊提供24伏直流電源。模塊正常；LED在上電期間顯示模塊的狀態。
