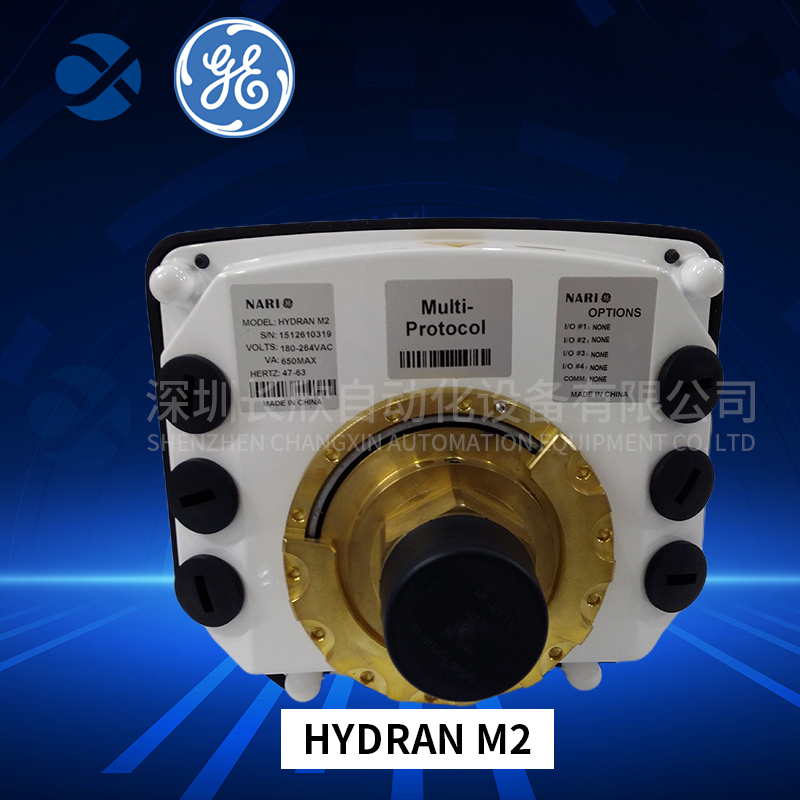

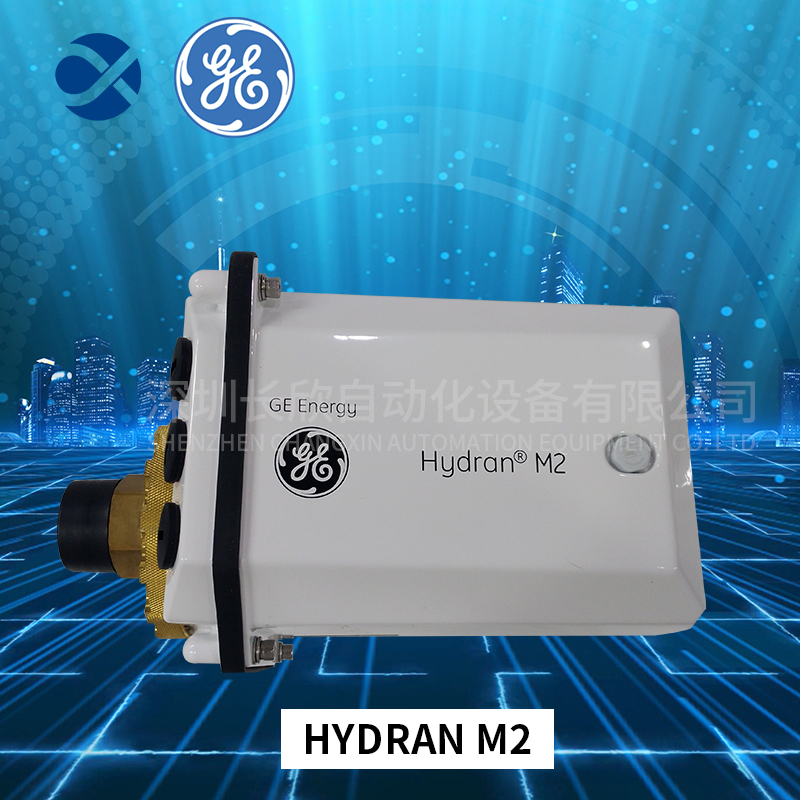

HYDRAN M2 GE 變壓器油中氣體及微水在線監測

　　型號：HYDRAN M2

　　品牌：GE

　　產品描述

　　變壓器是電網中關鍵且昂貴的部件，了解其健康狀況對于擁有可靠的網絡至關重要。當變壓器的絕緣系統受到過度應力時，會產生溶解在油中的氣體。油中溶解氣體分析（DGA）被認為是斷層發育的最佳指標。

　　Hydran M2是一種連續在線溶解的復合氣體（氫氣（H2）、一氧化碳（CO）、乙烯（C2H4）、乙炔（C2H2）和油中水分監測裝置，可提醒人員變壓器出現故障。它提供了關鍵的監控信息，并將計劃外停機的風險降至最低。

　　通過連接額外的傳感器（例如，頂部和底部油箱油溫、變壓器負載或環境溫度），可以捕獲額外的信息，并將其用于與DGA和濕度值相關聯，以便對變壓器的狀況進行更深入的分析。

　　基于已經現場驗證的技術，新的Hydran M2增加了基于IEEE?和IEC?標準的變壓器數學模型，從而可以提供實時的變壓器概況信息。這樣就不僅僅是只監控溶解氣體和濕度，而是拓展到對變壓器更多故障形式的監控。

　　當一臺重要變壓器發生不可預知的故障的時候，就會對電網的運行和經濟性產生嚴重的影響。當今，許多電網和工業用戶的油浸式變壓器都接近了設計壽命的底線，并且表現出明顯的故障率升高。對電力供應的嚴格規定，投資和操作費用的預算的減少，和專業技術人員的短缺都需要延長這些變壓器的使用壽命。

　　描述

　　Hydran M2是經濟的，它是功能強大的一體化變壓器監控裝置，它允許電網和其他用戶部署對眾多變壓器的監控，并且會從它先進的特性中得到收益。

　　Hydran M2早期故障報警模型通過在線故障氣體和濕度傳感器對變壓器和其他油浸式設備早期故障進行監控。附加的數字和模擬量輸入允許對變壓器其他變量的監控。新的變壓器模型拓展了Hydran M2的監控能力和資產管理能力，這可以對設備操作和維護人員提供更多的決策幫助。

　　系統特性

　　?實時油中故障氣體和濕度測量系統

　　?不允許真空的氣體萃取膜

　　?單獨閥門安裝，不需要附加泵和移動部件

　　?基于微處理器的智能電子裝置?全系統自測和自我診斷

　　?NEMA 4X(IP66)外殼

　　?數字化顯示，可翻屏控制

　　?4個用于報警的可編程繼電器

　　?1個自檢繼電器觸點

　　?4個擴展I/O插頭接頭，需要結合如下板卡-隔離4-20mA模擬輸入卡-隔離雙通道數字輸入卡-隔離4-20mA模擬輸出卡

　　?1個通訊擴展插頭接頭-以太網10-100Base T卡-模擬調制解調器

　　?就地隔離RS-232串行接口

　　?遠方連接隔離RS-485串行接口

　　?支持DNP3規約（串行接口或者TCP/IP）

　　?擴展的可調整頻率數據和事件日志

　　?可調整的關于氣體，濕度，模擬輸入和變壓器模型計算的基于水平和趨勢的報警設置

　　?友好的客戶機/服務器圖形化使用者界面（GUI），允許多客戶機通過TCP/IP接入

　　應用

　　變壓器監測；水分含量測量（危險情況評估，溫度和老化率）和填油電氣設備早期故障氣體的檢測。

　　油中的相對濕度（%），氫氣（H2），一氧化碳（CO），乙炔（C2H2），乙烯（C2H4）

　　解析性能

　　原理

　　氣體：利用氣體滲透性薄膜與可燃?xì)怏w檢測器

　　水分：薄膜電容性傳感器

　　取樣方法

　　帶1又1/2英寸凸型螺紋的淹沒端口上取樣

　　測量范圍

　　水分：0-100%相對濕度

　　氣體：0-2000ppm（等量的氫氣（H2）體積/體積）

　　精度（在35℃設定點）

　　水分：+/-2%相對濕度

　　氣體：讀數±10%，±25%ppm（等量的氫氣）氣

　　體相對靈敏度

　　氫氣（H2）：含量的100%

　　一氧化碳（CO）：含量的18±3%

　　乙炔（C2H2）：含量的8±2%

　　乙烯（C2H4）：含量的1.5±0.5%

　　產品特征

　　?油中故障氣體和水分的檢測，僅需安裝一個獨立閥門，不需要任何附加的油管；CO及H2混合讀數顯示，可以按小時變化趨勢、天變化趨勢和小時平均值、天平均值設置報警，提供RH%和ppm形式的濕度顯示

　　?可調整數據和事件的歷史記錄

　　?模擬量輸入、氣體、濕度報警設定值可調整

　　?與已有的HYDRAN通訊網絡兼容

　　?傳感器和系統可自檢

　　?可直接進行組網通訊

　　?傳感器采樣時間少于10分鐘

　　?穩定性不需要使用油泵或其他機械運動部分來維持

　　?可提供5個用于指示和報警的接點：每個報警有1個常開接點和1個常閉接點，125VA/250V交流，60W/220V直流
