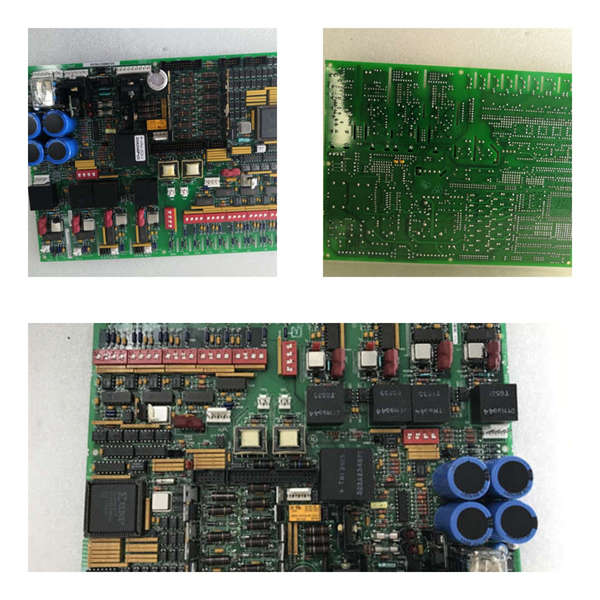

DL-1200/RTU GE 電力調制解調器

　　型號：DL-1200/RTU

　　品牌：GE

　　產品描述

　　DL-1200型電力調制解調器是為適應我國電力系統自動化的數據傳輸需要而開發的新一代高性能數據傳輸調制解調器。該調制解調器根據我國電力系統的實際情況，結合我國電力部頒通信標準和國外的電力系統通信標準，采用專用芯片、內置模塊電源和全金屬外殼設計，極大地提高了產品的可靠性、兼容性，同時增強了抗干擾能力，是電力自動化系統首選的通用調制解調器。

　　DL-1200型電力調制解調器是一種300/600/1200BPS低速率的數據傳輸產品，支持部頒DL標準、Bell和CCITT標準、LEC上音頻等通信協議，可以選擇同步異步、兩線四線、半全

　　雙工等16種工作方式。

　　DL-1200型電力調制解調器可以使用專門鋪設的通信線路，也可以使用電力系統的現有載波系統的話音通道，還可以使用電力微波系統的現有話音通道、光纖線路引出的話音通道、租用專線E1（2M）或DDN（64K）接口復用出來的話音通道等多種傳輸介質進行數據傳輸。當使用電力載波和電力微波等話音通道進行傳輸時，無須另外鋪設通信線路，可以不占用話音頻帶，使用非常方便，也節省了線路資源。

　　DL-1200型電力調制解調器采用專用的音頻FSK調制解調器和智能控制芯片，特別適用于可靠性要求高、低速率的遠程數據通信。

　　調制解調器芯片內部含有A/D、D/A轉換電路、數字正弦波合成器、各種濾波器、以及音頻耦合器等電路，以實現信號的調制、調解功能，并能和電話線接口相連。它有多種工作方式和波特率可供選擇，具體由SW1及SW2的設置來決定。

　　該DL-1200型電力調制解調器的工作過程為：當發送數據時，待發送的串行數據從調制解調器芯片(TXD)輸入給調制器，調制器產生兩個不同頻率的正弦波（2FSK），分別代表數據的“0”或“1”。此信號通過調制解調器芯片內部的窄帶濾波器將調制過程中產生的諧波濾出、然后經線路驅動器、耦合變壓器到傳輸線路，完成數據發送；當接收數據時，從線路上來的音頻信號經變壓器耦合到放大器的輸入端，經過窄帶濾波器濾出線路帶來的噪聲、雜波等干擾信號，經放大后送入調制解調器芯片進行解調，解調后變成數字信號從引腳(RXD)輸出，完成數據的接收。

　　由于僅僅使用了兩個單頻的正弦波進行數據傳輸，所以往往可以選擇兩個上音頻的單頻率（如2850Hz和3150Hz），避開話音的頻率波段(0.3K-2.7KHz)，和話音合成以后在同一個3.4KHz的話音通道里面?zhèn)鬏?，?jié)省了通信信道，
