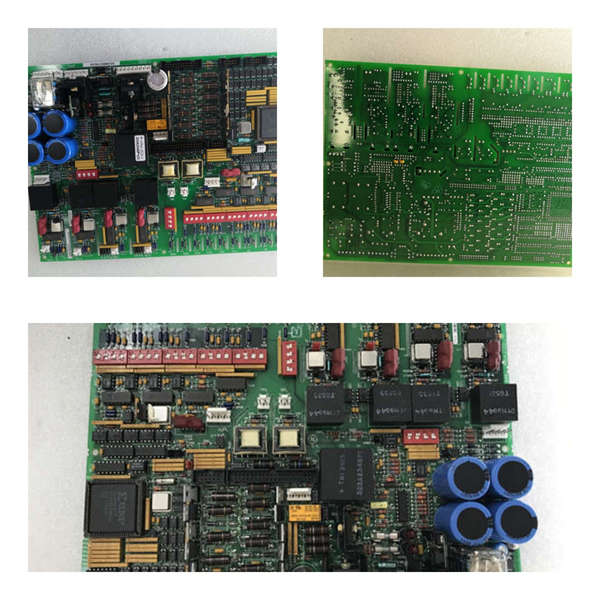

DS200TCDAH1B GE 數字輸入輸出板

　　型號：DS200TCDAH1B

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　產品描述

　　GE數字I/O板DS200TCDAH1B具有一個微處理器和多個可編程只讀存儲器(PROM)模塊。它還包含1個10個LED塊和2個50針連接器。GE數字I/O板DS200TCDAGH1B還裝有8個跳線和1個從板側面可見的LED。GE數字I/O板DS200TCDAH1B還具有2個3針連接器。一個3針連接器的ID為JX1，另一個的ID為JX2。

　　分配給8個跳線的ID以JP為前綴。例如，一個跳線被分配了ID JP1。另一個跳線被分配了ID JP2，依此類推。測試點還具有分配給ID的前綴。測試點的前綴是TP。例如，一個測試點被分配了ID TP1。另一個測試點被分配了ID TP2。通過使用合格的測試設備，維修人員可以測試電路板上的各個電路并查明可能可以修復的故障。

　　DS200DTBA和DS200DTBB是驅動器中安裝的其他板。兩者都通過50針連接器接收來自GE數字I/O板DS200TCDAH1B的信號。一個50針連接器的ID為JQ，另一個50針連接器的ID為JR。連接器JQ連接到DS200DTBA上的JQR連接器。50針帶狀電纜提供電路板之間的信號。連接器JR接收來自DS200DTBB的觸點輸入信號。
