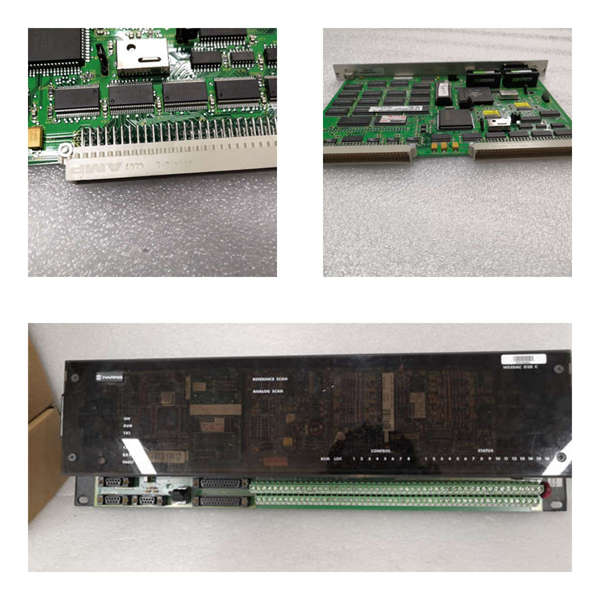

IS200BICHH1A GE 橋接口和控制板

　　型號：IS200BICHH1A

　　品牌:GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　產品描述

　　IS200BICHH1A是GE為Mark VI系統制造的組件，用作橋接接口和控制印刷電路板。Mark VI系統是GE在1960年代從Mark I開始開發的成功Speedtronic系列的一部分。

　　IS200BICHH1A安裝在Innovation系列板架中。Innovation系列配置了T M-10和T M-DC硬件和應用。這些機架具有LAN選項和布爾邏輯指令，無需額外配置即可提供寬松的診斷功能。IS200BICHH1A有一個窄前面板，底部三分之一處有一個插頭連接器（標記為JM），頂部三分之一處有一個顯示器。顯示屏允許查看LED以觀察信號。板上有18個LED。

　　IS200BICHH1A有兩個背板連接器。這些標記為P1和P2。它有二十九個TP測試點，四十多個集成電路和兩個保險絲。保險絲是可更換的250 V、200 mA保險絲。

　　IS200BICHH1A從FOSB板獲取多路復用相位故障并解復用故障。IS200BICHH1A將故障分為兩類。這些是橋故障和BICH板故障。
