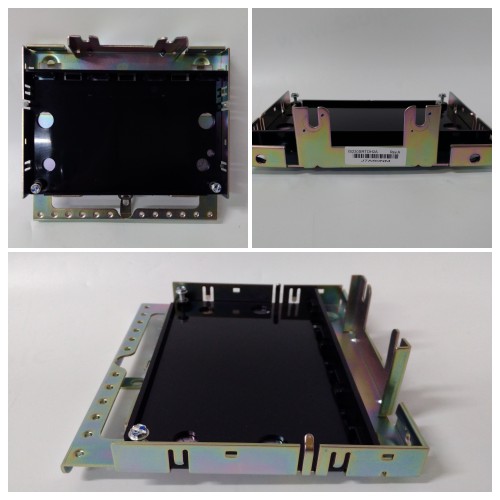

IC697ALG230 GE 基本轉換器模塊

　　型號：IC697ALG230

　　品牌：GE

　　制造商：GE Fanuc/艾默生自動化

　　系列：Rx7i PAC系統

　　產品描述

　　IC697ALG230是90-70系列PLC，基本轉換器模塊。該模塊以前由GE Fanuc Automation制造，現在隸屬于Emerson Automation。它與IC697ALG440電流擴展器和IC697ALG441電壓擴展器模塊一起使用。該基本轉換器模塊具有八(8)個差分輸入，可單獨配置用于電壓或電流信號，具體為4-20 mA電流輸入信號和-10VDC/+10 VDC電壓輸入信號，通道分辨率為16位。

　　IC697ALG230是來自90-70系列可編程邏輯控制器(PLC)平臺的基礎轉換器模塊，該平臺以前由GE Fanuc Automation（目前隸屬于Emerson Automation）制造。該模塊是高級模擬系統的一部分，帶有八(8)個差分輸入，可針對電壓或電流信號單獨配置，特別是4-20 mA電流輸出信號和-10VDC/+10 VDC電壓輸出信號，具有通道分辨率的16位。IC697ALG230支持安裝目錄號為IC697ALG440電壓擴展模塊和IC697ALG441電流擴展模塊的擴展模塊。這些擴展器模塊增強了基本轉換器模塊的功能，最多可容納十六(16)個相同信號類型的通道。IC697ALG230基本轉換器模塊具有內置模數轉換器(ADC)電路，可將接收到的數字數據轉換為具有14位分辨率的等效模擬數據。模塊的每個通道都安裝了單獨的低通濾波器，光隔離電路為PLC背板提供模塊隔離。IC697ALG230支持差分接線配置。對于差分接線，輸入信號是通過兩(2)條參考線的差異來測量的。這種配置具有更強的抗電磁干擾(EMI)能力，最適用于始終需要精確測量的關鍵系統?；巨D換器模塊帶有四十(40)個端子。這些端子安裝在可拆卸底座上，可通過千斤頂螺絲刀輕松拆卸。

　　GE Fanuc IC697ALG230基本轉換器模塊設計用于在高級模擬輸入系統中與GE系列90-70擴展模塊一起使用。它帶有8個差分輸入，可以單獨配置電壓或電流。它還為每個渠道提供單獨的用戶擴展。IC697ALG230基本轉換器模塊具有2.4毫秒至2.8毫秒的快速更新速率時間。它有一個擴展端口，用于連接電壓或電流擴展模塊。為了增加輸入數量，該模塊能夠處理多達7個擴展模塊。

　　IC697ALG230基本轉換器模塊使用具有快速更新速率的高效輸入采樣技術。它還具有一個串行通信端口，可用于通過基本轉換器模塊的處理器控制擴展器。連接最大數量的擴展模塊后，系統最多可以有120路輸入。模塊正面有一個可拆卸的40端子連接器塊，可用于連接用戶設備。IC697ALG230基本轉換器模塊的模數轉換器通過開關電路與擴展模塊的模擬輸入相連。它具有基于每個通道的CPU警報中斷和CPU故障報告功能。它的MS-DOS Windows配置軟件提供了根據應用程序的需要對每個輸入進行編程的工具。
