產品概述

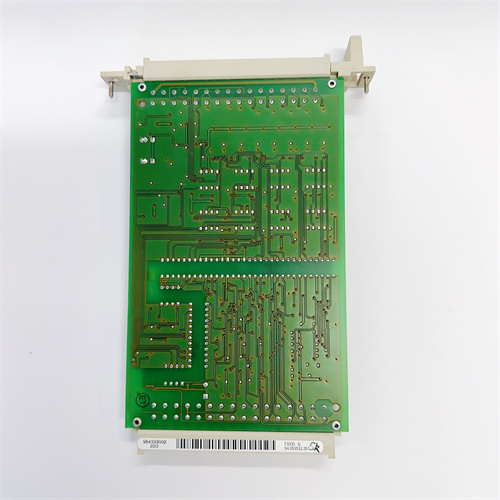

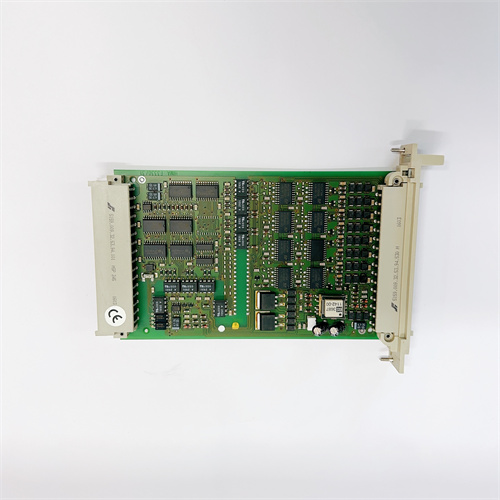

HIMA F3001020 是德國HIMA公司生產的一款核心安全控制系統組件。HIMA是全球領先的安全自動化系統獨立供應商，專注于為流程工業提供高完整性的安全解決方案。具體而言，HIMA F3001020 是HIMA F3系列模塊化安全控制器家族中的一個關鍵模塊。該型號模塊集成了數字量輸入與輸出功能，能夠直接連接并處理來自安全傳感器（如急停按鈕、安全門開關、光幕）的信號，并控制安全執行機構（如安全繼電器、接觸器）。作為F3系列I/O模塊的重要組成部分，F3001020 將現場信號安全、可靠地引入安全控制器，是實現安全邏輯閉環的關鍵接口。這款模塊以其緊湊的設計和經認證的高安全性，廣泛用于構建符合SIL 3等級的安全儀表系統。

產品參數

• 產品型號： F3001020

• 品牌： HIMA

• 產品系列： F3 模塊化安全系統

• 模塊類型： 組合式數字量輸入/輸出模塊

• 通道配置：

  • 安全數字量輸入： 通常提供多路（例如8路或16路）帶診斷功能的24VDC安全輸入通道，用于連接符合IEC 61131-2 Type 1/3標準的開關量傳感器。

  • 安全數字量輸出： 通常提供多路（例如8路）晶體管安全輸出（通常為24VDC， 0.5A/通道），用于直接驅動安全繼電器線圈或作為其他安全設備的觸發信號。部分型號輸出可能為繼電器觸點形式。

• 安全標準認證： 通過TüV等機構認證，符合IEC 61508標準，安全完整性等級達SIL 3。

• 診斷功能：

  • 輸入通道：支持線路斷線、短路（對電源/對地）檢測。

  • 輸出通道：支持負載開路、短路及過載檢測。

• 響應時間： 極短的響應時間，確保安全功能在危險發生時能快速執行。

• 連接方式： 通過可插拔的接線端子排連接現場設備。

• 通信接口： 通過HIMA背板總線與F3系列中央處理器模塊進行高速、安全的內部通信。

• 狀態指示： 每路通道均配有獨立的LED指示燈，顯示輸入/輸出狀態及診斷信息。

• 電源： 由系統背板或外部24VDC安全電源供電。

• 安裝方式： 模塊化設計，安裝在F3系列系統底板上。

優勢與特點

1. 經過認證的SIL 3安全等級： HIMA F3001020 模塊的核心優勢在于其經過獨立第三方認證，可安全用于最高安全完整性等級（SIL 3）的應用。其硬件設計包含了從輸入感知到輸出執行的全鏈條安全診斷，確保故障能夠被安全地檢測和處理。

2. 高集成度與緊湊設計： 將安全輸入和安全輸出功能集成于單一模塊中，節省了控制柜內的安裝空間，簡化了布線，特別適用于安全點數適中且集中的應用場合。

3. 強大的診斷能力： 該模塊具備全面的內部和外部診斷功能，不僅能檢測自身硬件故障，還能監測外部傳感器和執行器的線路狀態（如短路、斷路），為實現預測性維護和快速故障定位提供了強大支持。

4. 可靠的故障安全行為： 在檢測到任何安全相關的故障（如通道故障、通信中斷、電源異常）時，HIMA F3001020 模塊及所屬系統會確保輸出進入預設的安全狀態（通常為斷開/去能），這是安全系統設計的根本要求。

5. 靈活的系統擴展性： 作為F3系列的一員，F3001020 可以與其他F3系列CPU、各類專用I/O模塊和通信模塊靈活組合，輕松擴展以滿足不同規模和復雜度的安全應用需求。

應用領域與案例

HIMA F3001020 模塊廣泛應用于需要高安全等級聯鎖和關斷功能的流程工業。

• 應用領域：

  • 石油與天然氣開采、輸送及煉化（緊急關斷ESD、火氣系統F&G）

  • 化工與石化生產裝置（反應器連鎖保護、燃燒器管理BMS）

  • 油氣管線壓縮站與泵站

  • 制藥行業的關鍵過程控制

  • 能源電力（鍋爐保護、汽輪機跳閘）

• 應用案例：
  在一座化工廠的氧化反應器單元，溫度和壓力被嚴格監控以防止失控反應。多臺安全型溫度變送器和壓力開關的觸點信號接入HIMA F3001020模塊的輸入通道。當任何一個監測點達到高高報警值時，F3001020模塊將信號傳送給F3中央處理器進行邏輯判斷。一旦邏輯確認危險，處理器立即命令F3001020模塊的安全輸出通道動作，切斷進料閥的電源（通過安全繼電器），并打開緊急泄壓閥。整個過程中，F3001020模塊持續診斷輸入信號線路和輸出負載狀態，確保安全功能的可靠執行。

與競品對比

• vs. 通用PLC的I/O模塊： 通用PLC模塊通常不具備或僅具備有限的SIL等級認證，其診斷覆蓋率和故障安全機制無法滿足SIL 3應用的要求。HIMA F3001020 是專為安全應用設計的專用模塊，在安全架構和認證上有本質區別。

• vs. 其他品牌安全系統I/O模塊（如TRICONEX， ABB）： 各大安全品牌均有類似功能的I/O模塊。F3001020 的優勢在于HIMA作為獨立安全供應商的專注性，其產品線專一，且F3系列以其模塊化和靈活性著稱。在需要與不同品牌DCS/PLC集成的混合系統中，HIMA的中立性有時被視為一個優勢。

• vs. 使用分立式安全繼電器搭建的方案： 傳統方案體積龐大、布線復雜、難以實現復雜邏輯和集中診斷。F3001020 作為可編程安全系統的一部分，極大地簡化了設計、實現了高級功能，并提供了透明的診斷信息。

選型建議與注意事項

1. 明確安全要求與認證： 首先根據工藝風險評估確定所需的安全完整性等級（SIL）。HIMA F3001020 適用于SIL 3及以下等級的應用，但需確保整個安全回路（傳感器-控制器-執行器）的SIL等級匹配。

2. 詳細規劃I/O點數與類型： 統計所需的安全輸入（如急停按鈕、安全門）和安全輸出（如觸發安全接觸器、報警燈）的點數，確保F3001020模塊的通道數滿足需求，并確認輸入信號類型（干觸點/NAMUR）和輸出負載容量（電壓、電流）與模塊規格匹配。

3. 系統兼容性確認： 該模塊必須與HIMA F3系列的中央處理器、底板和電源模塊配套使用。選型時需確認整個硬件配置的兼容性，并使用HIMA的專用工程軟件進行配置。

4. 重視布線、供電與接地： 安全系統的布線必須嚴格遵循相關標準（如使用屏蔽電纜、獨立走線槽），供電應采用經過認證的安全隔離電源，并確保良好的接地系統，以最大限度地避免共因故障。

5. 專業的工程實施與驗證： 安全系統的配置、編程和調試必須由經過培訓的專業人員完成。系統投用前及定期維護時，必須進行完整的功能安全測試，以驗證包括F3001020模塊在內的整個安全回路的功能符合安全要求規范。所有設計和修改必須遵循嚴格的管理流程。
