產品概述與描述

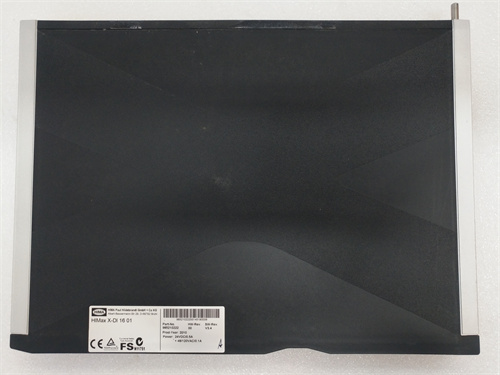

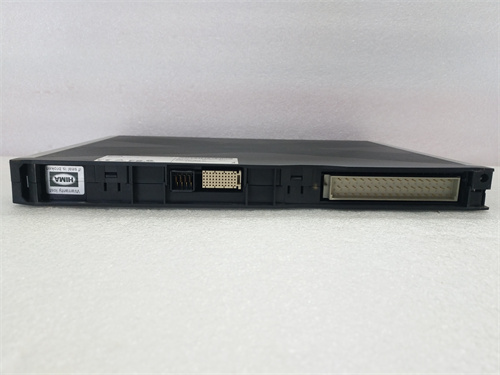

HIMA X-DI1601 985210222 是 HIMA 公司專為高安全性應用設計的 X 系列安全控制系統中的一款 16 通道數字量輸入模塊。該模塊是安全儀表系統（SIS）或安全可編程邏輯控制器（Safety PLC）的關鍵前端組件，負責可靠地采集來自現場安全設備的干接點狀態信號，例如緊急停車按鈕、壓力開關、液位開關或安全門限位開關。HIMA X-DI1601 985210222 采用了符合安全標準（如 IEC 61508）的硬件設計，具備高等級的診斷覆蓋率和故障安全特性，確保即使在模塊內部發生故障時，系統也能導向安全狀態。它在化工、油氣、軌道交通等對安全有苛刻要求的行業中扮演著不可或缺的角色。

產品參數

• 模塊類型： 安全型數字量輸入模塊（SIL 3 等級）

• 兼容系統： HIMA X 系列安全控制系統（如 X-CPU）

• 輸入通道： 16 路獨立的安全型數字量輸入通道

• 輸入類型： 干接點（無源觸點）輸入，支持常開（NO）或常閉（NC）觸點。

• 輸入電路： 采用“雙通道”（1oo2 架構）或“帶診斷的單一通道”等安全設計，模塊內部對每個輸入信號進行持續的交叉比較和線路監控。

• 安全標準： 符合 IEC 61508 標準，最高可達 SIL 3 安全完整性等級。

• 診斷功能：

  • 線路監測： 可檢測現場接線中的開路（斷線）和短路故障。

  • 內部診斷： 持續監控模塊內部電源、處理器和信號路徑的健康狀態。

  • 斷線檢測： 通過注入微小測試電流等方式，確保在觸點未動作時也能識別出線路斷開。

• 響應時間： 毫秒級，滿足安全系統快速響應的要求。

• 狀態指示： 每個通道配備獨立的 LED 指示燈，顯示通道狀態（如正常、激活、故障）。

• 通信： 通過 X 系統背板與安全 CPU 進行安全、確定性的數據交換。

優勢與主要特性

1. 高安全完整性等級： HIMA X-DI1601 985210222 的核心優勢是其硬件設計獲得了 SIL 3 認證。它采用了故障安全原則和冗余/診斷技術，確保在檢測到任何內部或外部故障時，其輸出能導向預定義的安全狀態（通常為“0”或觸發停車），最大程度地避免危險失效。

2. 強大的診斷覆蓋： 該模塊提供了遠超普通 DI 模塊的診斷能力，不僅能檢測自身的硬件故障，還能有效診斷現場接線故障（如斷線、短路），這極大地提高了安全回路的可用性和可維護性，降低了因隱蔽故障導致系統失效的風險。

3. 高通道密度與可靠性： 在單個模塊中集成 16 個安全輸入通道，優化了機柜空間。同時，HIMA 的高品質制造確保了模塊在嚴苛工業環境下的長期穩定運行。

4. 清晰的本地診斷： 每個通道的獨立 LED 指示燈為現場維護人員提供了直觀、快速的故障定位手段，縮短了排查和修復時間。

5. 無縫的 X 系統集成： 作為 HIMA X 系列的原生模塊，其配置、診斷信息和安全參數完全集成在 HIMA 的工程軟件（如 Safety Manager）中，確保了從配置到維護整個安全生命周期的一致性。

應用領域案例

• 石油化工緊急停車系統： 在反應釜、壓縮機、分離罐等關鍵設備上，HIMA X-DI1601 985210222 用于讀取超溫、超壓、振動高、液位極限等安全聯鎖開關信號，并將這些信號可靠地送入 ESD 系統。

• 油氣管道干線截?cái)嚅y室： 監測管道壓力、火災檢測和手動急停信號，在發生泄漏或火災時，通過該模塊觸發遠程截?cái)嚅y關閉。

• 鐵路信號聯鎖系統： 采集軌道區段占用狀態、道岔位置等關鍵安全信號，為計算機聯鎖系統提供高可靠性的輸入。

• 火力發電廠鍋爐保護系統： 用于讀取爐膛火焰喪失、汽包水位極低、送風機全停等危及鍋爐安全的開關量信號。

與競爭產品的比較

HIMA X-DI1601 985210222 的主要競爭對手是其他頂級安全系統廠商的同類 SIL 3 數字輸入模塊，例如 西門子（Siemens）SIMATIC S7-400H/F 或 S7-1500F 的安全輸入模塊、艾默生（Emerson）DeltaV SIS 的電子 marshalling 中的安全 DI 通道 以及 羅克韋爾自動化（Rockwell Automation）GuardLogix 系列的安全 I/O 模塊。與通用 PLC 的 DI 模塊相比，其區別在于本質的安全設計和認證。在安全系統內部比較中，HIMA 作為獨立的安全系統專家，其系統以“純安全”架構著稱，在復雜的安全應用和認證方面經驗豐富。HIMA X-DI1601 的優勢在于其經過大量實踐驗證的高可靠性和診斷深度。而其他集成在 DCS 或通用 PLC 平臺下的安全 I/O，可能在與非安全系統的數據交換和工程環境統一性上更方便。

選型建議與注意事項

• 選型建議：

  • 安全需求分析： 根據安全儀表功能（SIF）的 SIL 等級要求，確認需要 SIL 3 等級的安全輸入模塊。

  • 點數統計與冗余： 統計所有需要接入的安全開關量點數，并根據安全冗余要求（如單一模塊故障不應導致功能喪失）考慮是否需冗余配置模塊或在回路設計上采用冗余傳感器。

  • 現場電源規劃： 確認現場干接點信號的電源（通常為 24VDC）由安全回路提供，且該電源需符合安全標準（如 SELV 或經過安全認證的隔離電源）。

• 重要注意事項：

  • 遵循安全生命周期管理： HIMA X-DI1601 985210222 是安全相關設備，其安裝、配置、測試、維護和修改必須嚴格遵守安全生命周期規程和工廠的管理規定。

  • 正確的接線與隔離： 必須使用符合規格的電纜，并確保信號線與動力電纜分開敷設。安全回路的電源和接地必須與基本過程控制系統（BPCS）隔離，防止共因故障。

  • 定期功能測試： 診斷功能不能完全替代定期的整體功能測試。必須按照安全要求規格書（SRS）中定義的測試周期，對每個輸入通道進行從傳感器到邏輯解算器的完整功能測試。

  • 參數配置與驗證： 在工程軟件中需正確配置每個通道的參數（如常開/常閉、濾波時間、診斷使能等），并在投運前進行嚴格的驗證。

  • 使用正品與專業支持： 為確保系統的安全認證有效性，必須使用 HIMA 原裝或經其認證的備件。任何維護和修改工作應由經過 HIMA 系統培訓的專業人員進行。
