產品描述

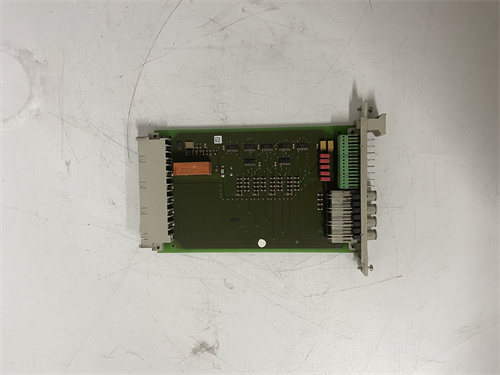

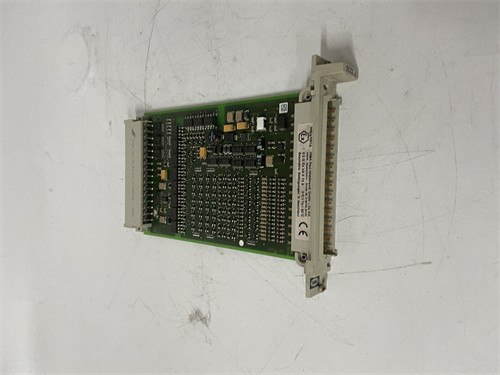

HIMA F7133 是一款高性能的安全相關數字量輸出模塊，屬于黑馬（HIMA）旗下享譽全球的 HIMatrix 系列可編程電子安全系統的重要組成部分。黑馬作為工業安全控制系統領域的全球領導者，其產品廣泛應用于過程工業、軌道交通和機械制造等領域的安全關鍵應用。HIMA F7133 作為 HIMatrix 系列的標準數字量輸出模塊，專門設計用于將安全邏輯處理器的數字指令轉換為驅動現場執行設備的開關量信號，實現對安全功能的最終執行。該模塊采用高可靠性的電路設計和全面的自診斷功能，符合 SIL 3 安全完整性等級的要求，確保在任何故障情況下都能正確地將控制器的指令傳遞給現場設備。HIMA F7133 通常安裝在 HIMatrix 系統的擴展機架或遠程 I/O 站內，通過專用的安全總線與主控制器（如 HIMA H51q 或 HIMatrix 控制器）進行通信，同時通過其前端連接器與現場的緊急切斷閥、繼電器、電磁閥、聲光報警器等執行設備相連。對于安全工程師、過程控制工程師和工廠維護人員而言，HIMA F7133 代表了一種經過 TüV 權威認證的、高可靠性的安全數字量輸出解決方案，其故障安全設計和完善的自診斷能力為工業生產提供了可靠的保護。

產品參數

了解 HIMA F7133 的技術規格對于正確設計和應用安全相關系統至關重要：

• 產品型號： HIMA F7133

• 系列歸屬： HIMA HIMatrix 系列可編程電子安全系統

• 模塊類型： 安全相關數字量輸出模塊

• 安全等級： TüV 認證，最高可達 SIL 3（IEC 61508）、PLE（ISO 13849）和 AK 6（DIN V 19250）

• 通道數量： 8 通道或 16 通道數字量輸出（具體取決于型號配置）

• 輸出類型： 晶體管輸出（通常為源型輸出），或繼電器輸出（具體取決于子型號）

• 輸出電壓： 24 VDC（標稱），用于驅動現場負載

• 輸出電流： 每通道最大輸出電流典型為 0.5A 至 2A，具體取決于負載類型和模塊規格

• 輸出保護： 內置輸出短路保護和過載保護，防止模塊損壞

• 隔離等級： 輸出通道與系統背板之間提供光耦隔離，通道之間通常也提供隔離，增強系統抗干擾能力和安全性

• 診斷功能： 全面的自診斷功能，包括：

  • 輸出回路開路/短路檢測

  • 輸出狀態回讀比較

  • 模塊健康狀態監測

  • 前面板 LED 指示輸出狀態和模塊狀態

• 故障安全行為： 當檢測到內部或外部故障時，模塊將輸出導向預定義的安全狀態

• 通信接口： 通過 HIMatrix 系統背板與主控制器進行安全相關數據交換

• 熱插拔支持： 支持在系統運行狀態下安全地更換模塊，不影響其他通道的正常工作

• 電源要求： 通過背板從系統電源模塊供電，同時可能需要外部 24 VDC 現場電源為輸出負載供電

• 工作溫度： 0°C 至 60°C，適用于工業控制柜環境

• 認證： TüV、CE、UL、CSA 等多種國際權威認證

優勢特點

HIMA F7133 憑借其卓越的安全性能和與 HIMatrix 系統的完美配合，在安全輸出控制領域擁有顯著優勢：

• 最高安全完整性等級（SIL 3）： HIMA F7133 通過了德國 TüV 的權威認證，最高可達 SIL 3 安全等級，符合 IEC 61508 等國際安全標準的要求。這意味著它能夠以最高等級的可靠性和完整性執行安全輸出功能，將因輸出模塊故障而導致安全功能失效的概率降低到可接受的最低水平。對于緊急停車系統、火氣系統等安全關鍵應用，選擇 HIMA F7133 意味著為人員、環境和資產提供了最高等級的保護。

• 全面的輸出回路診斷： HIMA F7133 具有極其強大的輸出回路診斷功能。它不僅持續監測自身輸出器件的健康狀況，還能對輸出回路的完整性進行在線檢測。通過輸出狀態回讀比較，它可以檢測輸出線是否開路（如電磁閥線圈燒毀、接線斷開）或短路，并及時向安全控制器報告。這種全面的診斷能力使得任何潛在的故障都能在影響安全功能之前被發現和處理，大大提高了系統的可用性。

• 故障安全輸出行為： 遵循故障安全（Fail-Safe）設計原則，HIMA F7133 在檢測到內部或外部故障時，會將受影響的輸出通道導向預定義的安全狀態（通常是失電狀態，確保執行機構回到安全位置）。這種設計確保了即使模塊自身發生故障，安全系統也能夠做出正確的響應，將過程置于安全狀態，避免了因系統故障而導致危險情況的發生。

• 通道級隔離設計： HIMA F7133 提供了輸出通道與系統背板之間的電氣隔離，以及通道之間的相互隔離。這種設計有效阻斷了現場側可能引入的過電壓和浪涌對安全控制器內部電路的沖擊，保護了昂貴的控制器，大大提高了整個安全系統的抗干擾能力和可靠性。

• 熱插拔支持： HIMA F7133 支持熱插拔功能，可以在系統運行狀態下安全地更換模塊，無需中斷其他通道的正常工作。這一特性在安全系統維護中尤為重要，可以在不影響生產過程的情況下，在線更換故障模塊，大大提高了系統的可維護性和可用性。

• 清晰的通道狀態指示： 前面板的 LED 指示燈為每個輸出通道提供了直觀的狀態顯示，維護人員可以一目了然地看到哪個通道正在輸出信號。這一簡單但實用的功能在現場調試和故障排查時極為方便，無需額外的測試設備即可快速判斷輸出狀態。

• 與 HIMatrix 系統的無縫集成： 作為 HIMatrix 系統的原生 I/O 模塊，HIMA F7133 通過專用的安全總線與主控制器實現完美的集成。在 HIMA 的工程軟件中，用戶可以方便地對每個輸出通道進行配置、監視和強制操作。所有通道狀態和診斷信息都可以直接集成到安全邏輯程序中，為安全功能的實現提供可靠的輸出。

應用案例

HIMA F7133 廣泛應用于需要高可靠性安全輸出控制的各類工業領域：

• 緊急停車系統執行器控制： 在煉油廠、化工廠和油氣處理廠的緊急停車系統（ESD）中，HIMA F7133 用于驅動各種最終執行元件。當安全邏輯處理器判斷工藝參數超過安全限值時，它通過 HIMA F7133 輸出信號，驅動緊急切斷閥的電磁閥，快速關閉進料閥；驅動繼電器，切斷加熱電源；驅動聲光報警器，通知操作人員。其全面的診斷功能確保了這些關鍵的安全動作能夠被可靠執行。例如，在乙烯裝置中，HIMA F7133 控制裂解爐進料的緊急切斷閥，一旦檢測到異常工況，立即關閉閥門，防止災難性事故。

• 燃燒器管理系統燃料切斷： 在電站鍋爐、工業爐窯和加熱爐的燃燒器管理系統（BMS）中，HIMA F7133 用于控制燃料主切斷閥和各個燃燒器的燃料閥。當系統檢測到熄火、爐膛壓力過高或燃料壓力過低等危險工況時，它通過 HIMA F7133 迅速切斷所有燃料閥的供電，使閥門關閉，停止燃料供應，防止爆燃事故的發生。其故障安全設計確保了在任何故障情況下都能可靠切斷燃料。

• 火氣系統消防聯動： 在海上石油平臺、液化天然氣（LNG）接收站和大型化工廠的火氣系統（F&G）中，HIMA F7133 用于驅動各種消防設備。當系統確認發生火災或氣體泄漏時，它輸出信號啟動雨淋閥、泡沫系統、消防水泵，并關閉 HVAC 系統，防止火勢蔓延和有毒氣體擴散。

• 高完整性壓力保護系統： 在高完整性壓力保護系統（HIPPS）中，HIMA F7133 用于驅動專用的緊急切斷閥。當系統檢測到管道壓力超過安全限值時，它快速輸出信號關閉閥門，隔離高壓源。這種應用對輸出響應的速度和可靠性要求極高，HIMA F7133 的快速響應和診斷能力使其成為理想選擇。

• 渦輪機械緊急停機： 在大型壓縮機、透平膨脹機和泵的機械保護系統中，HIMA F7133 用于執行緊急停機功能。當系統檢測到超速、軸振動過大或軸承溫度過高等嚴重故障時，它輸出信號切斷動力源，使設備安全停機，防止設備損壞。

競品對比

與其他主流安全控制系統的安全數字量輸出模塊（如西門子的 ET 200SP 安全數字輸出模塊、羅克韋爾的 Guard I/O 安全輸出模塊、ABB 的 S800 I/O 安全數字輸出模塊、施耐德的 Advantys 安全輸出模塊）相比，HIMA F7133 展現出其獨特的定位和優勢：

• HIMA 專注安全的品牌優勢： 與那些將安全功能作為其通用 I/O 產品線延伸的廠商不同，HIMA 是一家專注于安全控制技術的公司。HIMA F7133 的設計從頭到尾都貫穿著安全第一的理念，其硬件架構、診斷算法和開發流程都是為了實現最高等級的安全性能而優化的，這種專注度是許多競爭對手難以比擬的。

• 與 HIMatrix 控制器的完美協同： HIMA F7133 作為 HIMatrix 系統的原生 I/O 模塊，與 HIMA 的主控制器之間通過專用的安全協議進行通信，實現了從輸入模塊到處理器再到輸出模塊的完整安全鏈。這種同品牌的系統集成確保了整個安全回路的完整性和一致性，簡化了系統認證和驗收過程。

• TüV 認證的完整安全鏈： HIMA F7133 與 HIMA 的其他產品一樣，其硬件、通信協議和工程軟件都經過了 TüV 的全面認證，形成了完整的 TüV 認證安全鏈。這為用戶在項目驗收和合規性審查時提供了極大的便利，確保了整個安全系統的完整性和可信度。

• 強大的輸出回路診斷覆蓋率： HIMA F7133 的診斷功能覆蓋了從輸出模塊到現場負載的整個輸出回路，其診斷覆蓋率遠高于許多通用安全 I/O 模塊。這意味著它能夠檢測到更多類型的故障，進一步提高了安全系統的可用性。

選型建議與注意事項

在涉及 HIMA F7133 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 輸出類型和規格確認： 在選型和接線前，務必確認 HIMA F7133 的具體輸出類型（晶體管輸出還是繼電器輸出）以及輸出電壓和電流等級。這些參數必須與您現場執行設備的驅動要求相匹配。例如，驅動 24 VDC 電磁閥可以選擇晶體管輸出模塊，而驅動 220 VAC 接觸器線圈則需要繼電器輸出模塊。

2. 安全等級匹配： 確保 HIMA F7133 的安全等級（SIL 3）與整個安全回路的要求相匹配。在安全系統設計中，所有組件的安全等級應保持一致，避免出現短板效應。

3. 負載類型確認： 在連接現場負載前，務必確認負載的類型（阻性、感性）和功率，確保其在 HIMA F7133 每個輸出通道的驅動能力范圍內。對于感性負載（如繼電器線圈、接觸器線圈、電磁閥），必須在負載兩端并聯續流二極管（對于直流負載）或阻容吸收電路（對于交流負載），以保護輸出觸點或晶體管。

4. 外部電源確認： HIMA F7133 通常需要外部 24 VDC 現場電源來驅動負載。在接線前，務必確認現場電源的電壓等級和容量符合要求，電源接線正確，極性無誤，并確保電源質量穩定可靠。

5. 診斷功能利用： 充分利用 HIMA F7133 的輸出回路診斷功能，實現對現場執行器和接線的持續監視。將模塊的診斷報警集成到工廠的報警管理系統中，使維護人員能夠及時發現并處理潛在的故障。

6. 接線規范與隔離： 輸出信號線應與動力電纜分開敷設，避免平行走線，以減少電磁干擾。使用適當?shù)木€徑和接線端子，確保接線牢固可靠。

7. 定期功能測試： 安全系統需要定期進行功能測試，以驗證其在發生故障時仍能正確動作。制定詳細的測試計劃，對 HIMA F7133 及其所控制的現場執行設備進行周期性測試，強制輸出信號，驗證每個輸出通道是否能夠正確驅動對應的現場設備，并檢查其診斷功能是否正常。

8. 防靜電保護： HIMA F7133 包含對靜電敏感的電子元件。在拿取、運輸和安裝過程中，必須佩戴防靜電手環，并在防靜電工作臺上操作，避免靜電放電造成元器件損壞。
