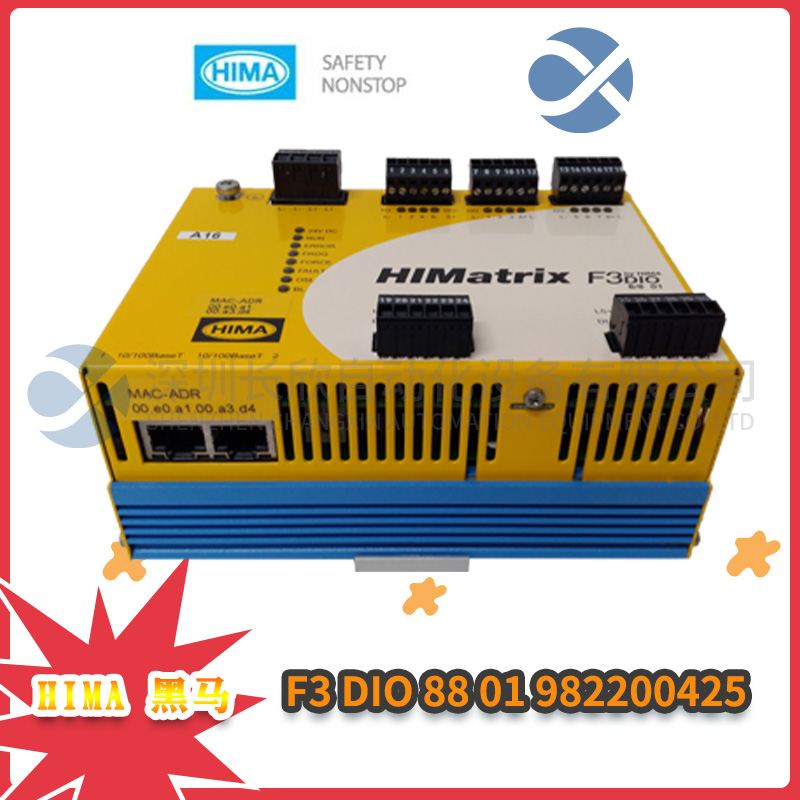

F3 DIO 88 01 982200425 HIMA 遠程I/O控制器

　　型號：F3 DIO 88 01 982200425

　　品牌：HIMA

　　產品描述

　　與安全相關的F3 DIO 8/8 01遠程I/O是一個位于金屬外殼中的緊湊型系統8個數字輸入，8個數字DO+輸出（L-地），2個數字DO-輸出（S+地）和2個脈沖輸出。數字輸出DO4+、DO8+、DO4-和DO8-也可以連接為兩極連接。

　　遠程I/O有SILworX的型號變體和ELOP II的型號變體工廠。

　　遠程I/O用于擴展HIMax和HIMatrix控制器的I/O級別通過安全以太網連接到它們。遠程I/O本身無法運行用戶程序。HIMatrix遠程I/O不支持多主機。

　　遠程輸入/輸出適用于安裝在防爆區2。該設備已通過TüV的安全相關應用認證，最高可達SIL 3（IEC61508、IEC 61511和IEC 62061），類別。4（EN 954-1）和PL e（EN ISO 13849-1）。進一步的證書中規定了安全標準、應用標準和測試標準可在HIMA網站上找到。

　　安全功能

　　遠程I/O配備了與安全相關的數字輸入和輸出。輸入值上的輸入通過安全以太網安全傳輸?shù)竭B接的控制器。這個輸出由連接的控制器通過安全以太網安全地分配其值。

　　安全相關數字輸入

　　遠程I/O配備了20個數字輸入。每個輸入的狀態（HIGH，LOW）為由單個LED發出信號。

　　沒有自己電源或信號電源的機械觸點可以連接到輸入。沒有自身電源的無電勢機械觸點通過內部防短路24 V電源（LS+）。他們每人提供一組4個機械觸點。

　　對于信號電壓源，必須將相應的接地連接到輸入（L-）。

　　遠程I/O配有一個復位鍵。只有當用戶名或管理員訪問的密碼未知。如果僅為遠程設置的IP地址I/O與PADT（PC）不匹配，可以通過添加路由來建立連接電腦上的條目。

　　鑰匙可以通過距離外殼的左上側。使用由以下材料制成的合適銷接合鑰匙絕緣材料，以避免遠程I/O內的短路。只有當遠程I/O重新啟動（關閉和打開），而按鍵同時接合至少20秒。在操作過程中接合鑰匙沒有效果。

　　使用啟用的重置鍵重新啟動后遠程I/O的財產和行為：連接參數（IP地址和系統ID）設置為默認值。除管理員默認帳戶為空外，所有帳戶都被停用

　　暗語

　　在沒有使用重置鍵的情況下重新啟動后，連接參數（IP地址以及系統ID），并且賬戶變得有效。由用戶配置的。

　　如果沒有更改，則在使用重置鍵重新啟動之前有效執行。

　　特殊條件X

　　1.將遠程I/O安裝在符合EN 60079-15要求的外殼中，以及根據EN 60529，達到至少IP54的防護等級。提供帶有以下標簽的外殼：只有在斷電狀態下才允許工作例外情況：如果排除了潛在的爆炸性環境，也可以進行作業當控制器處于電壓下時。

　　2.使用中的外殼必須能夠安全地消散產生的熱量。取決于輸出負載和電源電壓，HIMatrix F3 DIO 8/8 01具有功耗范圍在9W和27W之間。

　　3.使用10 a延時保險絲保護HIMatrix F3 DIO 8/8 01。遠程I/O必須由帶保險箱的電源裝置提供24 VDC電源隔離只能使用PELV或SELV類型的電源裝置。

　　4.適用標準：

　　VDE 0170/0171第16部分，DIN EN 60079-15:2004-5

　　VDE 0165第1部分，DIN EN 60079-14:1998-08
