產品概述與描述

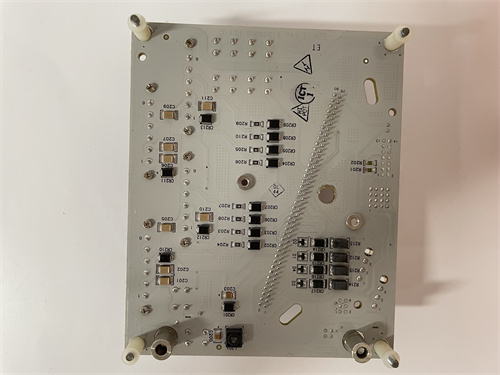

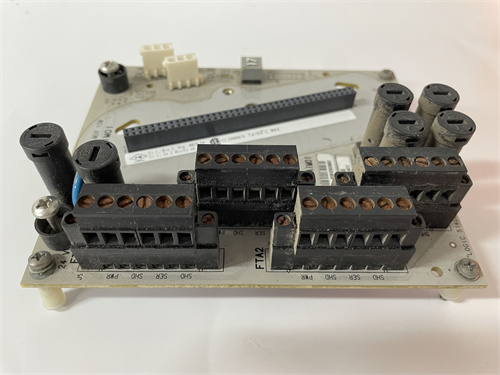

HONEYWELL CC-TAIM01 是霍尼韋爾（Honeywell）為其 Experion? PKS 過程知識系統設計的一款關鍵I/O模塊，具體而言，它是一個熱電偶/毫伏模擬量輸入模塊。該模塊屬于霍尼韋爾的C系列I/O家族，是連接現場溫度傳感器（熱電偶）或其他低電平毫伏信號設備與Experion控制器的專用接口。HONEYWELL CC-TAIM01 的核心功能是接收來自J、K、T、E、R、S、B、N等各類熱電偶或直接來自毫伏級變送器的微弱差分電壓信號，將其進行高精度放大、線性化、冷端補償，并轉換為高分辨率的數字量，供控制器用于過程監控、聯鎖保護和先進控制。在石油、化工、電力等流程工業中，集成 HONEYWELL CC-TAIM01 模塊是實現精確溫度測量和控制回路穩定性的基礎，確保了過程數據的可靠性與安全性。

產品參數與規格

• 產品類型： 熱電偶/毫伏模擬量輸入模塊

• 制造商型號（MPN）： CC-TAIM01

• 品牌： Honeywell

• 系統兼容性： Honeywell Experion PKS 系統，C系列 I/O。

• 輸入信號類型：

  • 熱電偶：支持多種國際標準類型（J, K, T, E, R, S, B, N等）。

  • 毫伏信號：接收低電平直流電壓信號（通常范圍在±100mV以內）。

• 通道數量： 通常為8通道或16通道（具體需確認型號后綴），每個通道可獨立配置。

• 輸入特性： 差分輸入，高共模抑制比（CMRR），有效抑制現場噪聲。

• 分辨率： 高分辨率（例如16位或更高），確保微小溫度變化的精確測量。

• 精度： 高精度（例如±0.1% 量程或更好），經過冷端補償和線性化處理。

• 冷端補償（CJC）： 模塊集成高精度冷端補償電路，自動補償接線端子處的環境溫度對熱電偶測量的影響。

• 斷線檢測： 具備輸入信號斷線（開路）檢測功能，并可配置斷線時的輸出狀態（如保持最后值、輸出預定值等）。

• 隔離： 通道間及通道與系統總線間電氣隔離，防止接地環路和干擾。

• 濾波： 可配置的數字濾波器，平滑噪聲信號。

• 通信接口： 通過C系列I/O總線與Experion控制器通信。

• 安裝： 插入C系列I/O機架的標準槽位。

• 狀態指示： 模塊及每通道狀態LED指示燈。

主要優勢與特征

HONEYWELL CC-TAIM01 的主要優勢在于其專為苛刻過程環境設計的高精度、高可靠性與易用性。其內置的多類型熱電偶支持和自動冷端補償，極大地簡化了工程配置，無需外部補償導線或額外硬件。高通道密度節省了機架空間和成本。卓越的噪聲抑制能力確保了在工業電磁干擾環境下信號的純凈度。全面的診斷功能（如斷線檢測）為預防性維護和系統安全提供了有力支持。作為Experion PKS生態系統的一部分，CC-TAIM01 的配置、校準和監控完全集成在統一的Control Builder工程軟件中，實現了從現場到控制室的全程數字化管理。模塊支持熱插拔（在冗余配置或允許情況下），提高了系統的可用性。

應用場景與案例

此模塊廣泛用于需要精確溫度監測的流程工業：

• 石油化工： 測量反應器、蒸餾塔、加熱爐、管道和儲罐的溫度。

• 煉油廠： 監控催化裂化、加氫處理等關鍵過程的溫度。

• 發電廠： 測量鍋爐管壁、蒸汽輪機、給水、煙氣溫度。

• 制藥與生物技術： 監測發酵罐、生物反應器、滅菌柜的溫度。

• 冶金行業： 用于高爐、熱風爐、軋鋼加熱爐的溫度控制。

與競品的比較

HONEYWELL CC-TAIM01 直接對標其他主流DCS廠商的同類模塊：

• 艾默生（Emerson）: DeltaV 系統的 CHARacterization Module (CHARM) 用于熱電偶輸入。

• 西門子（Siemens）: SIMATIC PCS 7 或 S7-400 系統的模擬量輸入模塊（如 6ES7 431-7QH00-0AB0），需配合外部信號調理器或使用帶熱電偶直接輸入功能的模塊。

• ABB: System 800xA 的 S800 I/O 熱電偶輸入模塊（如 TU847 + AI810 等）。

• 橫河（Yokogawa）: CENTUM VP 系統的 熱電偶輸入卡件。

與通用數據采集卡或PLC模擬量輸入模塊相比，CC-TAIM01 的內置專業信號調理（冷端補償、線性化）、更高等級的系統集成度和診斷功能是其核心優勢。在DCS內部競爭中，其表現與各系統整體性能、工程效率和用戶習慣密切相關。

選型建議與注意事項

選型建議：

1. 信號類型與數量確認： 明確所需熱電偶分度號（J/K/T等）或毫伏信號范圍，以及總通道數，確保 CC-TAIM01 的規格滿足要求。

2. 系統兼容性核查： 確認與Experion控制器的型號、C系列I/O機架類型及系統軟件版本的兼容性。

3. 環境與安全考慮： 對于安裝在危險區域的傳感器，CC-TAIM01 模塊本身安裝在安全區，前端必須配用經認證的安全柵或隔離器以實現本質安全防爆。

4. 冗余需求： 對于關鍵測溫點，考慮在系統架構層面配置I/O模塊或通道冗余。

重要注意事項：

• 傳感器與導線匹配： 必須使用與熱電偶分度號匹配的補償導線（或延長線）連接至模塊端子。使用普通銅導線會導致嚴重測量誤差。

• 正確接地： 遵循霍尼韋爾安裝規范，正確處理信號屏蔽層的接地（通常在機柜側單點接地），以最大限度地減少噪聲。

• 冷端補償區域： 確保所有熱電偶的補償導線連接至同一 CC-TAIM01 模塊或同一冷端補償區域，以保證補償一致性。

• 配置與量程設置： 在Control Builder中必須為每個通道正確配置信號類型、工程單位、量程上下限和濾波時間。

• 避免電磁干擾： 信號線應遠離動力電纜、變頻器等強干擾源敷設。
