產品概述

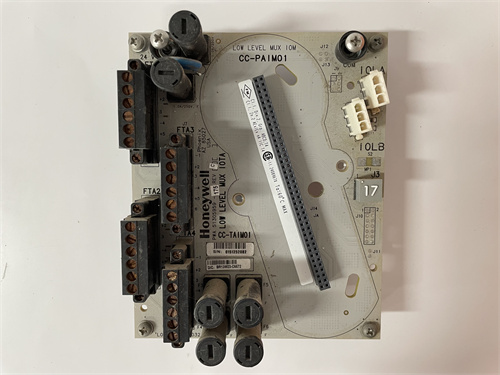

HONEYWELL CC-TAIM01 是霍尼韋爾（Honeywell）過程自動化解決方案中的一款核心模擬量輸入模塊，隸屬于其Experion?過程知識系統（PKS）或早期的TPS/TDC 3000系統。該模塊是C系列輸入/輸出子系統的重要組成部分，專門設計用于高精度、高可靠性的過程信號采集。HONEYWELL CC-TAIM01 的主要功能是接收來自現場變送器的標準模擬量電流信號（最典型為4-20mA），并將其轉換為高分辨率的數字量，以供控制器（如霍尼韋爾的C系列控制器）進行處理和邏輯運算。它通常作為遠程I/O或機架式I/O單元部署在控制柜中，是連接現場儀表與高級控制系統的關鍵橋梁，其性能和穩定性直接關系到整個控制回路的精度與可靠性。在石油、化工、電力等關鍵流程工業中，選擇 HONEYWELL CC-TAIM01 意味著為您的監測與控制層選擇了一個經過全球嚴苛應用驗證的、值得信賴的信號接口模塊。

產品參數

• 所屬系統：霍尼韋爾 Experion PKS 或 TPS/TDC 3000 系統，C系列I/O。

• 模塊類型：模擬量輸入（AI）模塊。

• 輸入信號：標準4-20mA電流信號（兩線制或四線制變送器）。部分版本可能支持其他電流或電壓范圍（如0-20mA， 0-10VDC等）。

• 輸入通道：通常為8通道或16通道的高密度隔離輸入。

• 分辨率與精度：提供高分辨率（如16位）模數轉換和高測量精度（典型誤差小于±0.1% of span），確保對過程變量的微小變化也能精確捕捉。

• 隔離：通道間具有高等級電氣隔離，有效防止接地環路干擾和通道間串擾，提升系統在嘈雜工業環境中的抗干擾能力和安全性。

• 診斷功能：具備全面的板載診斷能力，可檢測輸入開路、短路、超量程以及模塊內部硬件故障，并通過LED指示燈和系統網絡上報。

• HART協議支持：許多 CC-TAIM01 模塊或其特定版本支持HART協議數字通信。這意味著它不僅能傳輸4-20mA模擬信號，還能作為HART主站與現場智能變送器進行數字通信，讀取設備狀態、診斷信息和進行遠程參數配置。

• 通信接口：通過C系列I/O背板總線與C系列控制器或通信模塊進行高速、確定性的數據交換。

• 熱插拔支持：在系統組態允許的情況下，支持在線熱插拔更換，極大提高了系統的可用性和可維護性。

優勢與特點

1. 卓越的測量精度與穩定性：HONEYWELL CC-TAIM01 采用精密的信號調理電路和高性能的ADC芯片，提供了行業領先的測量精度和極低的溫度漂移，確保長期運行下的數據可靠性。

2. 強大的集成診斷與維護性：其全面的診斷功能不僅保護了模塊自身，還能提前預警現場儀表或線路的潛在故障（如變送器電流環異常）。結合霍尼韋爾的資產管理系統（HAMS），可實現預測性維護，減少非計劃停機。

3. HART能力提升資產智能：支持HART協議是其顯著優勢之一。這使得 CC-TAIM01 超越了傳統模擬量模塊的角色，成為工廠數字資產網絡的關鍵節點，為上層系統提供豐富的設備管理信息。

4. 高可靠性與系統兼容性：作為霍尼韋爾原廠設計的C系列模塊，其硬件和軟件與Experion PKS控制器、網絡及工程工具（Control Builder）完全兼容和優化，確保了系統級的最高可靠性和性能。

5. 緊湊設計與高可用性：高通道密度節省了機架空間。熱插拔功能允許在不停機的情況下維護或更換故障模塊，滿足了流程工業對高可用性的嚴苛要求。

應用領域與案例

應用領域：廣泛應用于對信號精度和可靠性要求極高的連續流程工業，包括：石油天然氣（上游生產、管道SCADA、煉油）、石油化工、化工、電力（火電、核電）、制藥及水處理。

應用案例：

• 煉油廠加氫裂化裝置反應器壓力監測：在高壓加氫裂化反應器中，多個關鍵點的壓力通過智能壓力變送器測量。這些變送器的4-20mA+HART信號接入 HONEYWELL CC-TAIM01 模塊。模塊不僅將精確的壓力值送給控制器進行安全聯鎖和先進控制，還通過HART定期獲取變送器的自診斷信息，提前預警儀表漂移或堵塞。

• 大型火力發電廠鍋爐給水流量控制：鍋爐給水流量是影響機組效率和安全的核心參數。高精度流量變送器的信號通過 CC-TAIM01 模塊采集，其高精度和快速響應確保了給水調節閥的精確控制。模塊的通道隔離有效防止了其他大功率設備干擾導致的信號波動。

• 化工廠罐區液位與溫度集中監控：在大型化工原料罐區，數十個儲罐的液位和溫度信號通過現場總線或硬接線匯集到區域控制柜。多個 CC-TAIM01 模塊負責采集這些模擬量信號，其高密度和可靠性實現了對罐區狀態的可靠、集中監控。

與競品對比分析

與艾默生（Emerson）DeltaV系統的CHARMs AI模塊、西門子（Siemens）PCS 7系統的ET 200M AI模塊以及橫河（Yokogawa）CENTUM VP系統的AIM模塊相比，HONEYWELL CC-TAIM01 的核心競爭優勢在于：

• 在霍尼韋爾Experion生態系統內的深度優化：該模塊與C系列控制器、Control Builder工程環境的集成是無縫且經過深度優化的，在配置便捷性、診斷信息深度和系統確定性方面具有原生優勢。

• 強大的HART集成與管理能力：霍尼韋爾在HART技術的應用和與AMS資產管理的整合方面處于行業領先地位。CC-TAIM01 的HART功能可以更充分地發揮這一生態系統優勢。

• 在大型關鍵流程項目的廣泛應用與驗證：霍尼韋爾在油氣、煉化等行業的龐大 installed base（已安裝基數）確保了該模塊經過了無數關鍵應用的長期可靠性驗證。
  競品可能在模塊的物理尺寸、對特定現場總線（如FF）的支持或初始成本上有不同側重。但對于已采用或計劃采用霍尼韋爾Experion PKS作為全廠控制主干的項目，選擇原廠 CC-TAIM01 是實現最佳性能、工程效率和全生命周期管理的最優策略。

選型建議與注意事項

1. 確認系統版本與兼容性：首先明確您的Experion PKS或TPS系統版本，以及C系列I/O機架的具體型號，確保 CC-TAIM01 模塊的硬件和固件版本完全兼容。

2. 明確信號類型與HART需求：詳細列出所有模擬量輸入點的信號類型（確保為4-20mA）、量程。如果現場儀表為HART智能儀表并計劃啟用數字通信，必須確認采購的模塊版本支持HART。

3. 規劃隔離與接地：根據現場儀表的接地情況，正確規劃和實施信號電纜屏蔽層的單點接地，通常推薦在控制系統機柜側接地，以發揮模塊隔離的最佳效果。

4. 軟件組態：使用霍尼韋爾Control Builder工程軟件對模塊進行硬件組態、通道量程設置、報警限值設定以及HART通信配置（如需要）。

5. 安裝與接線：嚴格按照手冊要求進行模塊安裝和端子接線。使用合適的線纜規格，并確保接線牢固。

6. 上電測試與回路校驗：模塊安裝并組態后，應對每個通道進行回路測試，使用標準信號源（如過程校驗儀）驗證其測量精度和線性度。對于HART通道，應測試通信功能。

7. 采購渠道：建議通過霍尼韋爾官方或其授權分銷商采購，以確保獲得正品、最新的固件和全面的技術支持。
