產品介紹

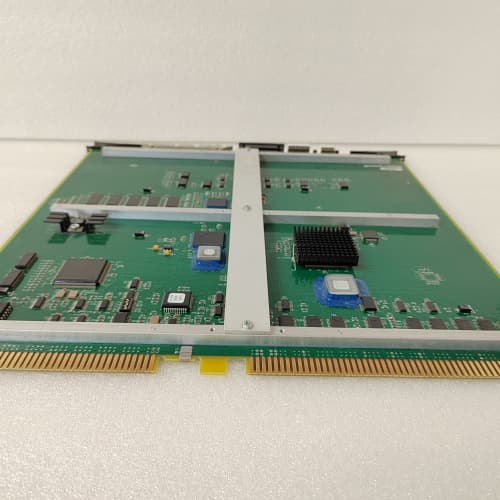

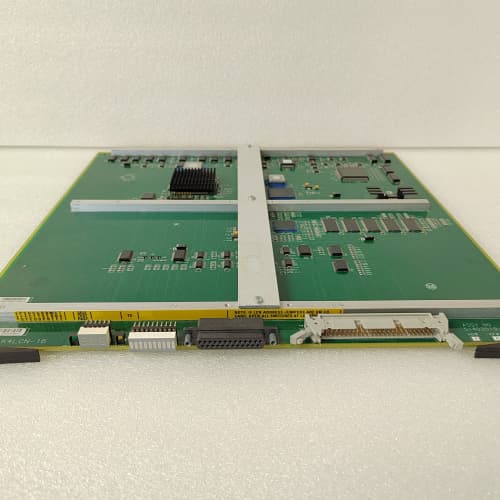

HONEYWELL K4LCN-16 是霍尼韋爾公司為其經典的過程控制系統 TDC 2000 / TDC 3000 所設計的一款關鍵通信處理器模塊。該模塊屬于系統的 LCN（局部控制網絡） 通信硬件，具體功能是作為節點與LCN網絡之間的接口控制器。在TDC系統的架構中，HONEYWELL K4LCN-16 負責管理其所在節點（如通用站US、應用模塊AM、歷史模塊HM或網絡接口模塊NIM）與LCN高速數據高速公路之間的所有數據交換、協議處理和錯誤控制。它是確保系統內各節點能夠可靠、實時通信的核心樞紐。對于維護仍在運行的TDC傳統系統的用戶而言，了解HONEYWELL K4LCN-16 的功能與狀態是保障整個控制系統通信暢通與穩定的關鍵。

產品參數

• 產品類型：TDC 2000/3000系統LCN網絡通信處理器模塊。

• 所屬系統：霍尼韋爾 TDC 2000 及 TDC 3000 集散控制系統。

• 網絡標準：遵循 TDC 系統的 局部控制網絡（LCN） 通信協議和規范。

• 主要功能：作為L(zhǎng)CN網絡適配器，安裝在LCN節點機箱內，負責：

  • 處理LCN網絡的數據鏈路層和物理層協議。

  • 管理節點與LCN總線之間的數據包發送與接收。

  • 執行網絡訪問控制（如令牌傳遞管理）。

  • 提供網絡同步和錯誤檢測/糾正功能。

• 硬件規格：基于其發布時代的技術，采用專用的通信處理器芯片和邏輯電路。通常安裝在節點的指定槽位，通過背板與節點主處理器交換數據。

• 物理接口：通過專用的同軸電纜連接器接入LCN總線網絡。

• 狀態指示：模塊上通常配備狀態指示燈，用于顯示電源、網絡活動、故障和同步狀態。

• 冗余支持：在關鍵的TDC系統中，LCN網絡及其接口模塊通常配置為冗余，以提供高可用性。

優勢與特點

1. 系統級高可靠通信的基石：HONEYWELL K4LCN-16 是TDC系統賴以運行的LCN網絡的直接執行者。其穩定工作確保了操作員站、控制器、歷史記錄器等所有節點間指令和數據的確定性、實時性交換，是整個系統協調運作的“神經系統”。

2. 經過驗證的工業級堅固性：作為傳統大型DCS的核心部件，其設計和制造遵循了當時最高的工業標準，能夠承受控制室環境并實現長期連續穩定運行，平均無故障時間（MTBF）長。

3. 深度集成于TDC生態系統：該模塊與TDC系統的硬件架構、網絡協議和操作系統軟件深度耦合。它的存在使得上層應用軟件無需關心復雜的網絡通信細節，實現了透明的數據訪問。

4. 為遺留系統提供關鍵支持：對于全球范圍內仍在服役的大量TDC系統，HONEYWELL K4LCN-16 作為核心備件，其可用性是維持這些關鍵生產裝置繼續運行的生命線?；裟犴f爾長期的產品支持政策為此提供了保障。

5. 清晰的故障診斷點：模塊的狀態指示燈和系統級的網絡診斷工具可以幫助維護人員快速定位通信故障是發生在節點內部（K4LCN模塊故障）還是外部網絡（電纜、耦合器問題），簡化了排錯流程。

應用領域與案例

HONEYWELL K4LCN-16 模塊專門用于上世紀80年代至90年代建設的、采用霍尼韋爾TDC 2000或TDC 3000系統的大型流程工業裝置。

• 案例一：大型煉油廠全廠TDC 3000監控網絡
  在采用TDC 3000的煉油廠中，多個工藝單元的操作員站（US）、歷史模塊（HM）和應用模塊（AM）通過LCN網絡連接。每個節點機箱內的 K4LCN-16 模塊確保本節點能可靠地訪問全廠實時數據、歷史趨勢和報警信息，并接收來自其他節點的控制指令。

• 案例二：化工裝置TDC 2000系統控制器與操作站通信
  在早期的TDC 2000系統中，基本控制器（BC）或多功能控制器（MC）通過其節點內的通信模塊與操作員站通信。K4LCN-16（或類似功能模塊）負責處理控制器與LCN之間的數據流，將過程變量送至操作界面，并將操作員指令下發給控制器。

• 案例三：與上位計算機系統的數據接口
  在需要通過網絡接口模塊（NIM）將TDC系統數據傳送給工廠級管理計算機（如DEC VAX）的配置中，NIM節點內的K4LCN模塊承擔著關鍵的協議轉換和數據橋梁作用。

與競品對比

與同時代其他DCS廠商的專有網絡通信模塊（如FOXBORO I/A Series的節點總線模塊、橫河CENTUM的HF總線接口）相比，HONEYWELL K4LCN-16 的特點完全綁定于TDC系統：

• 封閉系統內的專有解決方案：它是霍尼韋爾TDC封閉生態系統不可分割的一部分，不與其他任何系統兼容。其優勢在于為該特定架構提供了高度優化的性能和可靠性。

• 代表一個時代的技術標準：LCN網絡和K4LCN模塊代表了上世紀80-90年代DCS高速確定性網絡的前沿技術。與現代基于工業以太網的開放網絡相比，它在當時提供了卓越的實時性和確定性。

• 當前角色為關鍵遺留備件：在現代自動化市場，其核心價值已不是技術先進性，而是作為存量巨大的遺留系統的關鍵維護備件。其可靠性和供貨連續性對于用戶維持生產至關重要。

• 霍尼韋爾的長周期服務支持：霍尼韋爾對已安裝系統的長生命周期支持是其顯著優勢，用戶能夠持續獲得此類老舊備件的供應和專業維修服務，這是許多其他廠商難以比擬的。

選型建議與注意事項

1. 嚴格確認備件替換需求：當前選型HONEYWELL K4LCN-16 幾乎百分之百是為了替換現有故障模塊。必須從故障設備或系統圖紙上獲取準確的完整型號，并核對任何可能的硬件版本號。

2. 驗證節點兼容性：確認該模塊與您需要安裝的TDC節點類型（US, HM, AM, NIM等）及其硬件版本完全兼容。錯誤的模塊可能導致節點無法啟動或通信異常。

3. 進行完整的網絡診斷：在更換模塊前，應使用TDC系統的網絡診斷工具檢查L(zhǎng)CN網絡整體健康狀況，排除電纜、終端電阻或其它節點的問題，確保故障確實定位在本模塊。

4. 遵循防靜電與操作規范：處理此類精密電路板必須采取嚴格的防靜電（ESD）措施。安裝時確保模塊完全插入槽位并鎖定。

5. 記錄與測試：更換模塊后，啟動節點并密切觀察其狀態指示燈。使用系統診斷功能驗證該節點在LCN網絡上的通信已恢復正常。必要時，進行簡單的數據讀寫測試以驗證功能。

6. 規劃系統現代化遷移：認識到TDC技術已進入生命周期末期。在管理此類關鍵備件庫存的同時，必須著手評估和規劃向現代控制系統（如霍尼韋爾Experion PKS）的戰略性遷移，以確保生產的長期可持續性和安全性。所有操作和維護必須由熟悉TDC系統的專業人員執行。務必通過霍尼韋爾官方或授權的專業工業備件供應商采購，以保證產品質量和可追溯性。
