HONEYWELL CC-PDIL01 是霍尼韋爾（Honeywell）為其Experion PKS（過程知識系統）及C300控制器系列設計的一款高密度24 VDC數字量輸入模塊。該模塊屬于霍尼韋爾系列C系列I/O產品，專門用于從現場設備（如限位開關、按鈕、繼電器觸點及接近開關）采集離散狀態信號。HONEYWELL CC-PDIL01 以其高通道密度、強大的診斷能力和堅固的電氣隔離特性，成為石油、化工及電力行業過程控制系統中的標準配置。

產品概述與描述

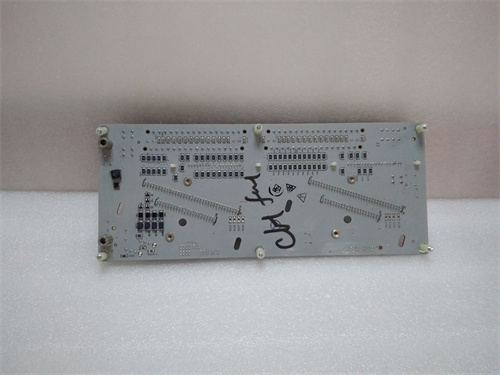

HONEYWELL CC-PDIL01 本質上是一款高性能的32通道數字量輸入接口卡。它安裝在霍尼韋爾C系列I/O機架的基板上，通過C系列控制器背板總線與C300控制器進行高速、確定性的數據交換。CC-PDIL01 的每個輸入通道都具備獨立的電流限流和光耦隔離功能，能夠承受持續的過壓而不損壞。該模塊支持源型（Sourcing）或漏型（Sinking）接線，通過公共端的靈活配置適應不同國家地區的PLC接線習慣。HONEYWELL CC-PDIL01 的前面板配備了密集的LED指示燈陣列，可逐通道實時顯示現場設備的通斷狀態，并提供了模塊健康、通信狀態及現場電源故障的綜合指示。

關鍵參數與規格

• 通道數量：32點，單端輸入。

• 輸入電壓：24 VDC標稱，范圍18-32 VDC。

• 輸入電流：典型值5 mA @ 24 VDC。

• 閾值電壓：邏輯“0” < 5 VDC；邏輯“1” > 15 VDC。

• 隔離：通道與背板間光隔離，耐壓1500 Vrms；通道組間隔離。

• 濾波時間：軟件可配置，0.5ms至20ms，用于濾除觸點抖動。

• 現場側電源：需外部提供24 VDC，通過基板端子饋入。

• 功耗：< 3.5W（典型值，來自C系列背板）。

• 通信：霍尼韋爾專有C系列I/O總線（確定性，周期性更新）。

• 診斷：支持斷線檢測（需配合適當?shù)慕泳€電阻）、過壓報警。

• 認證：CE，UL，CSA，ATEX Zone 2，F(xiàn)M Class I Div 2。

優勢與功能特點

HONEYWELL CC-PDIL01 在過程工業的離散信號采集方面提供了顯著的系統集成優勢：

1. 超高通道密度：CC-PDIL01 在單卡上提供32個輸入通道，顯著減少了大型項目所需的I/O機架數量，從而降低了控制柜空間占用和背板電源消耗。

2. 靈活接線架構：HONEYWELL CC-PDIL01 支持用戶通過選擇公共端接線方式，將其配置為匯漏（NPN）或源流（PNP）輸入。這極大簡化了備件庫存，同一模塊可適應不同品牌的傳感器輸出類型。

3. 先進的斷線檢測：CC-PDIL01 能夠檢測現場傳感器與被盜模塊輸入端子之間的電纜斷線。對于緊急停車系統的狀態反饋回路，這一功能確保了回路完整性，避免了因線纜脫落導致的安全功能失效。

4. 熱插拔維護：HONEYWELL CC-PDIL01 支持在系統帶電運行狀態下進行插拔更換，而無需停止控制器或切斷現場電源。這對于需要連續運行的關鍵化工裝置至關重要。

5. 環境適應性：模塊出廠即標配保形涂層，可有效抵御硫化氫、鹽霧及潮濕環境對電子元件的腐蝕，適用于煉油廠和海上平臺。

應用領域與實際案例

HONEYWELL CC-PDIL01 是Experion PKS系統中最常用的數字量輸入模塊，廣泛應用于：

• 煉油廠催化裂化裝置：HONEYWELL CC-PDIL01 接收來自反應器再生器滑閥的位置限位開關信號，確認閥門處于全開或全關位置后，才允許進入下一反應步驟。

• 液化天然氣接收站：在儲罐區，CC-PDIL01 采集潛液式泵的振動開關狀態及高壓電纜終端頭的接地開關狀態，信號直接參與緊急切斷閥的聯鎖邏輯。

• 化工聚合反應釜：HONEYWELL CC-PDIL01 讀取反應釜的人孔門安全限位開關信號，當人孔未關閉時，自動禁止催化劑進料泵啟動，保障操作人員安全。

• 電廠化水車間：CC-PDIL01 監測混床再生系統的步進開關位置，向C300控制器提供精確的閥位反饋，實現全自動再生序列。

競品對比

與艾默生DeltaV的S系列數字量輸入卡（如KJ3204X1-BA1）和西門子ET 200SP HA的F-DI模塊相比，HONEYWELL CC-PDIL01 的核心優勢在于其與C300控制器及Experion PKS環境的原生和無縫集成。艾默生的卡件需要配置CHARMS電子編組，雖然靈活性高，但在簡單的DI采集場景下硬件成本較高。西門子ET 200SP HA作為分布式I/O，需要額外的PROFINET通信處理器和組態工作。CC-PDIL01 作為本地背板I/O，其I/O數據更新與控制器掃描周期嚴格同步，抖動極小，非常適合對循環時間敏感的安全聯鎖邏輯。此外，HONEYWELL CC-PDIL01 的32點高密度設計，使其在每點成本上顯著低于競品。

選型建議與注意事項

• 公共端電壓匹配：HONEYWELL CC-PDIL01 的公共端（COM）必須連接至外部24V電源的相應極性。若接線錯誤（如將COM接至0V而非+24V），可能導致所有通道輸入狀態錯誤或永久性損壞輸入光耦。

• 斷線檢測電阻：如需使用斷線檢測功能，必須在傳感器常開觸點兩端并聯一個適當?shù)碾娮瑁ǖ湫椭?0kΩ-20kΩ）。CC-PDIL01 通過檢測微弱電流來判斷線路完整性。若忘記并聯電阻，斷線檢測功能將無效。

• 濾波時間配置：對于存在嚴重機械抖動的限位開關，建議在HONEYWELL CC-PDIL01 軟件中增加輸入濾波時間（例如10ms）。過短的濾波時間可能導致控制器收到數百次“通斷”狀態變化，增加邏輯處理器負載并產生大量報警事件。

• 現場電源容量：一個CC-PDIL01 的32個通道若全部處于導通狀態，每個通道消耗約5mA，總電流約為160mA。請確保為其供電的24V直流電源具備足夠的容量，并考慮電纜壓降。

• 備件策略：HONEYWELL CC-PDIL01 是C系列I/O中生命周期長、產量大的標準產品。對于大型聯合裝置，建議按照總使用量的5-10%儲備備件。
