產品描述

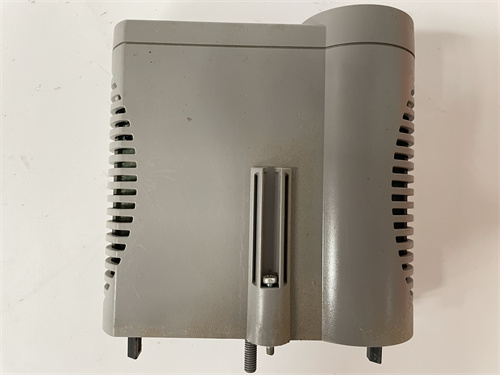

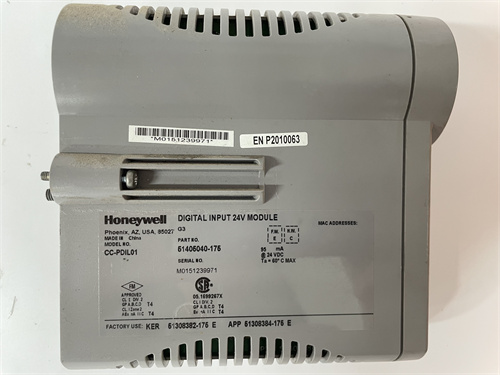

HONEYWELL CC-PDIL01 是一款高性能的數字量輸入模塊，屬于霍尼韋爾（Honeywell）旗下備受贊譽的 Experion 系列過程控制系統（PCS）的重要組成部分。作為霍尼韋爾新一代控制系統 C300 控制器的配套 I/O 模塊，HONEYWELL CC-PDIL01 專門設計用于接收來自現場設備的開關量信號，實現對生產過程狀態的實時監視。該模塊的型號中 "CC" 代表其屬于 Series C I/O 系列，"PDIL" 代表 Process Digital Input（過程數字量輸入），而 "01" 則通常表示其具體的規格和通道配置。HONEYWELL CC-PDIL01 通常安裝在 Experion 系統的 I/O 機架上，通過背板總線與 C300 控制器進行高速數據交換，同時通過其前端連接器與現場的各類開關、按鈕、繼電器觸點、限位開關和傳感器相連。對于過程工業的自動化工程師和系統集成商而言，HONEYWELL CC-PDIL01 是連接霍尼韋爾先進控制系統與現場設備狀態的可靠橋梁，是實現過程監控、報警和安全聯鎖的基礎組件。
產品參數
了解 HONEYWELL CC-PDIL01 的技術規格對于正確配置和應用 Experion 控制系統至關重要：
產品型號： HONEYWELL CC-PDIL01
系列歸屬： Honeywell Experion 過程控制系統，Series C I/O 系列
模塊類型： 數字量輸入模塊
通道數量： 通常為 16 通道
輸入類型： 支持干觸點（無源觸點）或濕觸點（有源信號）輸入，可通過跳線或軟件配置
輸入電壓范圍： 典型為 24 VDC（標稱），可檢測 0-5V 為 OFF 狀態，15-30V 為 ON 狀態（具體閾值可配置）
輸入濾波時間： 可配置的輸入濾波時間，用于消除觸點抖動和抗干擾
隔離等級： 通道與系統背板之間提供光耦隔離，通道之間通常也提供組隔離或通道間隔離，增強系統抗干擾能力和安全性
診斷功能： 全面的自診斷功能，包括輸入開路檢測（對于濕觸點配置）、模塊健康狀態監測等；前面板 LED 指示通道狀態和模塊狀態
背板接口： 通過 Series C I/O 背板與 C300 控制器進行高速、確定性的數據交換
電源要求： 通過背板從 I/O 機架電源模塊供電
熱插拔支持： 支持在系統運行狀態下安全地插拔模塊，不影響其他通道的正常工作
工作溫度： 0°C 至 60°C，適用于工業控制柜環境
認證： CE、UL、CSA 等多種國際認證，滿足全球工業應用要求
優勢特點
HONEYWELL CC-PDIL01 憑借其卓越的設計和與 Experion 系統的無縫集成，在過程控制領域擁有顯著優勢：
靈活的輸入類型配置： HONEYWELL CC-PDIL01 支持干觸點和濕觸點兩種輸入類型的靈活配置。對于干觸點輸入，模塊內部提供上拉電壓；對于濕觸點輸入，模塊可以檢測外部提供的電壓信號。這種靈活性使得該模塊能夠適應各種現場設備的不同輸出方式，無需額外的信號轉換器件，大大簡化了系統設計和備件管理。
高可靠性的隔離設計： 過程工業現場存在各種電磁干擾和電位差。HONEYWELL CC-PDIL01 在輸入通道與系統背板之間提供了堅固的光耦隔離，有效阻斷了干擾的傳播路徑，保護了控制器和系統電源免受現場側可能引入的過電壓和浪涌的影響。這種高可靠性的隔離設計對于保障整個控制系統的安全穩定運行至關重要。
可配置的輸入濾波： 現場設備的觸點，如繼電器觸點和機械限位開關，在閉合或斷開時往往會產生抖動，導致短時間內信號多次變化，可能被控制系統誤判為多次動作。HONEYWELL CC-PDIL01 提供了可配置的輸入濾波時間功能，通過軟件設置，可以忽略掉這些短暫的抖動，只采集穩定的狀態信號，大大提高了信號的準確性和系統的抗干擾能力。
全面的診斷功能： HONEYWELL CC-PDIL01 內置了強大的自診斷功能。對于配置為濕觸點輸入的通道，它可以檢測輸入信號線的開路故障，及時向操作員發出報警，提示可能的現場接線問題或傳感器故障。模塊還會持續監測自身的健康狀況，并在檢測到內部異常時報告給控制器。這些診斷信息直接集成到 Experion 的報警管理系統中，為維護人員提供了寶貴的故障排查線索。
無縫 Experion 集成： 作為霍尼韋爾 Series C I/O 家族的一員，HONEYWELL CC-PDIL01 與 C300 控制器和 Experion 工程師站實現了完美的集成。在 Experion 的組態工具中，用戶可以方便地對每個輸入通道進行配置、監視和強制操作。所有通道狀態和診斷信息都可以直接集成到 Experion 的人機界面（HMI）中，為操作員提供清晰、完整的設備狀態信息。
應用案例
HONEYWELL CC-PDIL01 廣泛應用于需要監視大量現場設備狀態的各類過程工業領域：
石油化工廠狀態監視： 在煉油廠和化工廠中，需要對數千個現場設備的運行狀態進行實時監視。HONEYWELL CC-PDIL01 安裝在中央控制室的 I/O 機柜內，通過遠程 I/O 網絡或直接接線，接收來自現場泵的運行狀態（通過電機控制中心的輔助觸點）、閥門的開關位置（通過限位開關）、儲罐的高高位/低低位報警開關以及各種工藝設備的運行/停止信號，將這些狀態信息實時傳送到 DCS 系統中，為操作員提供全面的工藝狀態視圖。
安全聯鎖系統輸入： 在緊急停車系統（ESD）和火災及氣體檢測系統中，各種安全傳感器（如急停按鈕、壓力開關、液位開關、火焰探測器、氣體探測器）的狀態需要被可靠地采集。HONEYWELL CC-PDIL01 以其高可靠性和隔離性能，被廣泛用作這些安全信號的輸入模塊，將現場的安全狀態變化快速、準確地傳遞給安全邏輯 solver，觸發必要的聯鎖動作，保障人員和設備安全。
電機控制中心監控： 在大型工業設施中，有成百上千臺電機用于驅動泵、風機、壓縮機等設備。這些電機的運行狀態、故障信號和手自動狀態通常通過 MCC 的輔助觸點引出。HONEYWELL CC-PDIL01 采集這些觸點信號，實現對全廠電機的集中監控和遠程啟停條件的判斷。
包裝和物料輸送線： 在過程工業的包裝和成品輸送工段，大量的光電傳感器、接近開關和限位開關用于檢測產品位置、計數和確認動作完成。HONEYWELL CC-PDIL01 采集這些信號，為順序控制和聯鎖邏輯提供輸入，確保包裝線和輸送系統的高效、可靠運行。
公用工程系統監視： 在工廠的公用工程部分，如空壓站、冷凍站、水處理站等，HONEYWELL CC-PDIL01 用于監視各種設備的運行狀態、報警信號和閥門位置，實現對全廠公用工程資源的集中管理和優化調度。
競品對比
與其他主流 DCS 廠商的數字量輸入模塊（如艾默生 DeltaV 的數字輸入卡、ABB 的 S800 I/O 數字輸入模塊、西門子 PCS 7 的 SM 321 模塊）相比，HONEYWELL CC-PDIL01 展現出其獨特的定位和優勢：
Experion 系統的原生集成： HONEYWELL CC-PDIL01 是為霍尼韋爾 Experion 系統量身定制的 I/O 模塊。它與 C300 控制器和 Experion 工程師站的集成深度是第三方解決方案無法比擬的。在 Experion 的統一工程環境中，用戶可以完成從控制策略組態到 I/O 通道配置的全部工作，實現了工程數據的無縫流轉和一致管理。
霍尼韋爾的工藝知識積累： 霍尼韋爾在煉油、化工、石化等過程工業擁有深厚的工藝知識和應用經驗。HONEYWELL CC-PDIL01 的設計充分考慮了過程工業現場的特殊需求，如對各種現場設備的兼容性、對惡劣環境的適應性和對長期可靠性的追求。
C300 控制器的高性能配合： HONEYWELL CC-PDIL01 與 C300 控制器之間通過專用的背板總線進行通信，實現了高速、確定性的數據交換。這種緊密的配合確保了現場狀態變化能夠被控制器快速感知和處理，滿足過程控制對實時性的要求。
全球化的服務與支持： 選擇 HONEYWELL CC-PDIL01 意味著可以獲得霍尼韋爾遍布全球的技術支持和工程服務網絡的支持。無論是備件供應、現場調試還是系統升級，霍尼韋爾都能夠提供專業、及時的幫助，這對于跨國項目和關鍵任務應用尤為重要。
選型建議與注意事項
在涉及 HONEYWELL CC-PDIL01 的選型、安裝或維護工作時，請務必留意以下幾點：
輸入類型確認與配置： 在選型和接線前，務必確認現場設備的輸出類型是干觸點還是濕觸點。如果是濕觸點，還需確認其電壓等級（通常是 24V DC）。根據現場實際情況，正確設置 HONEYWELL CC-PDIL01 的輸入類型配置（通常通過軟件配置或硬件跳線），避免因配置錯誤導致信號無法正確采集。
公共端接線與極性： HONEYWELL CC-PDIL01 的數字量輸入通道通常有公共端。在接線時，務必按照模塊手冊的接線圖正確連接公共端和信號線，并注意電壓極性。錯誤的接線可能導致通道損壞或信號異常。
濾波時間設置： 根據現場設備的特性，合理設置輸入濾波時間。對于存在觸點抖動的機械開關，可以設置稍長的濾波時間；對于需要快速響應的傳感器，則應設置較短的濾波時間。需要在抗干擾和響應速度之間找到平衡。
開路檢測功能使用： 對于濕觸點輸入配置，可以啟用 HONEYWELL CC-PDIL01 的開路檢測功能。但需要注意，該功能依賴于信號回路中有一個微小的檢測電流。如果現場設備無法提供完整的回路或存在并聯負載，可能需要謹慎使用或選擇禁用。
防爆隔離柵配合： 如果 HONEYWELL CC-PDIL01 需要連接安裝在危險區域的設備，必須通過符合防爆要求的安全柵進行隔離。在選型和接線時，需要確保安全柵的型號和參數與模塊和現場設備相匹配。
熱插拔操作規范： 盡管 HONEYWELL CC-PDIL01 支持熱插拔，在實際操作時仍需謹慎。建議在插拔模塊前，先確認該模塊所連接的設備狀態變化不會導致安全事故或生產異常。在插拔過程中，應佩戴防靜電手環，并握住模塊的面板，平穩地將其插入或拔出機架。
