產品概述與描述

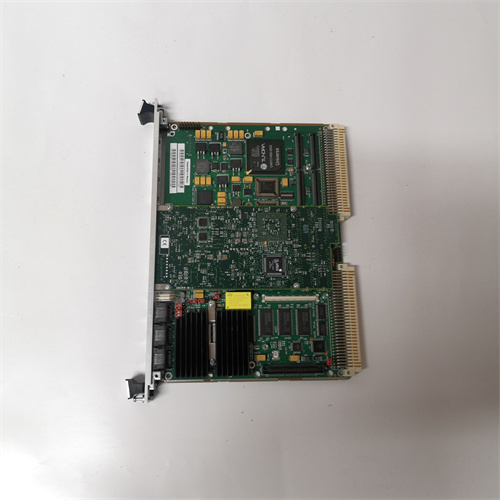

MOTOROLA MVME5101-0131 是摩托羅拉（Motorola，其計算機業務后歸屬于艾默生網絡能源等公司） VMEbus 嵌入式系統產品線中的一款高性能 單板計算機。該模塊并非傳統PLC模塊，而是專為工業自動化、軍事、通信及高端數據采集等苛刻應用設計的 核心計算引擎。作為一款VME總線板卡，MOTOROLA MVME5101-0131 集成了強大的中央處理器（CPU）、內存、多種工業接口和VME系統控制器功能于一體。它的主要角色是作為主控制器，在VME機箱中運行實時操作系統（如VxWorks、Linux），執行復雜的控制算法、數據處理和網絡通信任務。在基于VME架構的專用或大型自動化系統中，集成 MOTOROLA MVME5101-0131 意味著獲得了強大的、可擴展的、且符合工業標準的計算能力，適用于需要極高可靠性和確定性的控制場合。

產品參數與規格

• 產品類型： VMEbus 單板計算機

• 制造商型號（MPN）： MVME5101-0131

• 品牌： Motorola (后為 Emerson Network Power, 現相關業務可能歸屬其他公司)

• 系統架構： VMEbus (VME64)

• 核心處理器： 搭載高性能PowerPC系列處理器（如MPC7410或MPC7455），主頻可達數百M(fèi)Hz至1GHz以上。

• 內存： 標配或可擴展的SDRAM內存（容量從128MB到1GB或更高），以及用于引導和存儲的閃存。

• 關鍵接口：

  • 前端面板接口： 通常包括10/100/1000 Mbps以太網端口、串行端口（RS-232/422/485）、USB端口。

  • PMC擴展槽： 一個或兩個PCI Mezzanine Card (PMC) 擴展槽，用于增加額外的I/O功能（如數字I/O、運動控制、現場總線卡）。

  • VME總線接口： 支持VME64標準，可作為系統控制器。

• 實時時鐘： 帶電池備份的實時時鐘。

• 看門狗定時器： 硬件看門狗，提高系統可靠性。

• 工作溫度： 通常支持?jǐn)U展工業溫度范圍。

• 電源要求： 通過VME背板提供+5V和+/-12V電源。

• 機械尺寸： 標準6U VME板卡尺寸。

主要優勢與特征

MOTOROLA MVME5101-0131 的核心優勢在于其在 VME生態系統內提供的強大、可擴展且可靠的工業計算平臺。其基于PowerPC的RISC架構提供了出色的實時計算性能和較低的功耗。VME總線的并行架構和高達80MB/s的傳輸帶寬，確保了與機箱內其他I/O板卡（如數據采集卡、通信卡）之間高速、確定性的數據交換。雙以太網端口設計支持網絡冗余或分離控制網絡與數據網絡。PMC擴展槽提供了極大的靈活性，允許用戶根據特定應用定制I/O功能。該板卡以其堅固的設計、長壽命的產品周期和對嚴苛環境的適應性而聞名，是構建任務關鍵型工業系統的理想選擇。然而，它需要專業的實時操作系統和底層開發技能。

應用場景與案例

該單板計算機用于需要高強度計算和可靠性的高端工業與嵌入式領域：

• 工業自動化與過程控制： 在大型DCS系統、高速生產線控制或復雜測試臺中作為主控制器。

• 數據采集與監控： 用于高速、多通道的數據采集系統（如配合VME ADC卡），進行振動分析、電力質量監控等。

• 國防與航空航天： 在雷達、聲納、飛行模擬器等設備中作為處理單元。

• 電信設備： 用于早期的高端網絡路由器和交換機。

• 運輸系統： 在列車控制或交通管理系統中。

與競品的比較

MOTOROLA MVME5101-0131 在VME單板計算機領域的主要競爭對手包括：

• 其他VME SBC廠商： 如 Kontron、Curtiss-Wright、GE Intelligent Platforms（現Abaco Systems）的同等級PowerPC或Intel架構VME板卡。

• CompactPCI/PXI平臺： 作為后來出現的工業總線標準，CompactPCI/PXI在電信和測試領域?qū)ζ錁?gòu)成競爭。與它們相比，VME在傳統重工業、軍事和既有系統中根基更深。

• 現代工業PC與PAC： 當今基于x86的堅固型工業PC或高性能PAC（如Beckhoff CX、B&R Automation PC）在性能、開發便利性和成本上更具優勢，但 MVME5101-0131 在既有VME遺產系統的維護和升級中仍不可或缺。

本質上，MVME5101-0131 代表著上一代高端工業計算的一個巔峰，其競爭在今天更多是“維護現有VME系統”與“遷移到新平臺”之間的戰略決策。

選型建議與注意事項

選型建議（主要針對現有系統維護）：

1. 精確的替代品匹配： MOTOROLA MVME5101-0131 現在主要用于替代故障板卡。必須確保新板卡的 型號、修訂版本和固件 與原有系統完全兼容。后綴“-0131”至關重要。

2. 評估系統整體狀態： 在更換如此核心的組件前，應評估整個VME機箱、電源、背板和其他板卡的健康狀況及剩余壽命。

3. 軟件與固件準備： 確保擁有原始系統的 板卡引導固件（PROM/Flash鏡像）、操作系統鏡像和應用程序軟件 的完整備份。更換硬件后通常需要恢復這些軟件。

4. 考慮遷移計劃： 對于長期運行，應制定從VME架構向現代平臺（如基于EtherCAT的PAC或工業PC）遷移的路線圖。

重要注意事項：

• 靜電防護： 處理板卡時必須嚴格遵守ESD防護規程。

• 專業安裝： 安裝到VME機箱時，需小心對齊并均勻用力插入背板連接器，避免引腳彎曲。

• 散熱管理： 高性能處理器會產生熱量，確保機箱風扇正常工作，氣流暢通。

• 配置恢復： 新板卡可能需要通過串口重新配置IP地址、引導參數等，需準備好原系統的配置文檔。

• 兼容性測試： 更換后，必須對系統進行全面的功能測試，特別是VME總線通信和PMC擴展卡的功能。

• 技術遺產： 開發和維護基于此類板卡的軟件需要專門的實時操作系統知識和可能已不再主流的開發工具鏈。
