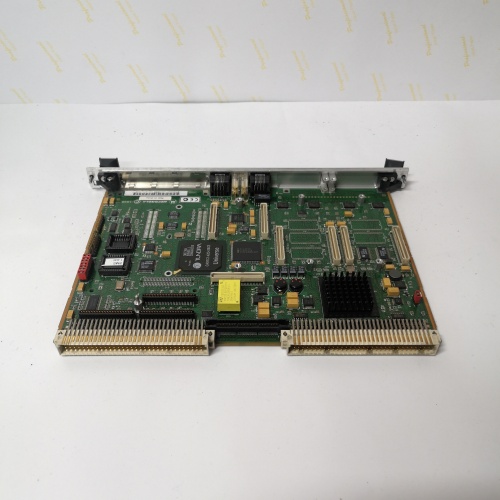

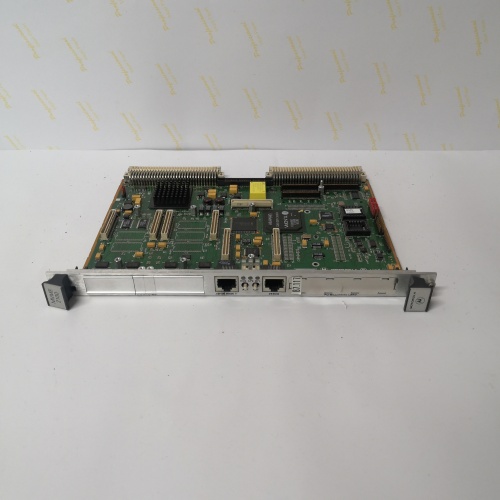

MOTOROLA MVME2400 產品概述

MOTOROLA MVME2400 是摩托羅拉（MOTOROLA）公司在其鼎盛時期推出的一款經典VMEbus單板計算機。作為嵌入式控制領域的里程碑式產品，該板卡將強大的處理能力與豐富的I/O功能集成于單一的VME標準板卡上。MOTOROLA MVME2400 基于PowerPC 750系列處理器設計，專為工業自動化、國防、航空航天和電信等領域的苛刻實時控制應用而打造。MOTOROLA MVME2400 在很長一段時間內作為工業嵌入式計算的標桿，以其堅固性、長壽命供應和強大的實時性能而聞名于世。在對使用VME架構的老舊控制系統進行維護或現代化改造時，MOTOROLA MVME2400 代表了一個可靠且兼容性極強的解決方案。

產品參數與技術規格

MOTOROLA MVME2400 的技術規格體現了其作為高端單板計算機的強大性能。

• 產品型號： MVME2400

• 品牌： 摩托羅拉（MOTOROLA）

• 處理器： 基于PowerPC 750系列，主頻通常為300MHz、366MHz或更高

• 內存： 板載SDRAM內存，可擴展至256MB或更高

• 非易失存儲： 配備用于啟動固件和操作系統的Flash內存

• 總線接口： 完全兼容VMEbus規范，可作為系統控制器或從設備

• 網絡接口： 板載快速以太網控制器，提供高速網絡連接

• 串行接口： 多個RS-232/422/485串行端口，用于連接終端或外設

• 其他I/O： 包含并行口、SCSI接口、USB接口和PCI擴展接口等

• 實時時鐘： 內置電池供電的實時時鐘，用于時間戳記錄

• 操作系統支持： 支持VxWorks、Linux、LynxOS等多種實時操作系統

優勢與核心特性

MOTOROLA MVME2400 為關鍵任務的嵌入式控制提供了顯著的優勢。其核心優勢在于采用了當時業界領先的PowerPC 750系列處理器，提供了強大的整數和浮點運算能力，足以應對復雜的實時控制算法和數據處理任務。作為VMEbus標準板卡，MVME2400 具有良好的模塊化和可擴展性，可以輕松與其他I/O板卡、通信板卡在同一機箱內協同工作。該板卡集成了豐富的I/O接口，包括快速以太網、SCSI和USB，使其在許多應用中可以作為獨立的控制核心，無需額外的擴展卡。此外，摩托羅拉為其提供了長達數十年的產品生命周期支持和穩定的供貨，這對于國防、航空航天和工業等長生命周期項目至關重要。MOTOROLA MVME2400 的堅固設計確保了其在惡劣工業環境下的可靠運行。其成熟的固件和廣泛的軟件支持，使得系統開發和應用移植非常方便。

行業應用案例

MOTOROLA MVME2400 被廣泛應用于對可靠性有極致要求的各類嵌入式控制領域。

• 國防與航空航天： 用于雷達信號處理、飛行模擬器、火控系統、無人飛行器（UAV）和艦載指揮系統的核心控制器。

• 工業自動化： 應用于大型PLC或DCS系統的高端控制器、機器人控制器和復雜的運動控制系統。

• 電信基礎設施： 作為早期軟交換設備、信令網關和網絡管理設備的控制核心。

• 醫療設備： 用于CT掃描儀、MRI系統和大型影像診斷設備的數據處理和控制。

• 交通運輸： 應用于鐵路信號系統、列車控制管理系統（TCMS）和高速公路交通監控系統。

競品對比

在當時，與MOTOROLA MVME2400 直接競爭的產品包括FORCE Computers和Concurrent Technologies等公司的VME單板計算機。FORCE的產品在性能上通常緊隨其后，但在軟件生態和開發工具鏈的完善程度上，MVME2400 憑借摩托羅拉強大的市場地位和與風河（Wind River）VxWorks的緊密合作，擁有更廣泛的開發者基礎。與基于x86架構的VME單板機相比，PowerPC架構在實時中斷響應和處理方面具有傳統優勢，因此在硬實時應用領域更受青睞。MVME2400 的成功在于其不僅是一塊硬件板卡，更是一個經過驗證的、擁有完整軟件生態和長期支持的計算平臺。

選型建議與注意事項

在選擇或更換 MOTOROLA MVME2400 時，需要綜合考慮以下技術要點。

1. 具體配置確認： MOTOROLA MVME2400 有多種配置版本，包括不同的處理器型號、內存大小和板載功能。務必確認所選型號的配置完全符合您應用的需求。

2. 操作系統兼容性： 確認您計劃使用的實時操作系統（如VxWorks、Linux）版本是否有針對 MVME2400 的BSP（板級支持包）。

3. 內存和存儲考量： 評估您的應用程序?qū)?nèi)存和存儲空間的需求，確保板載資源充足。老舊板卡上的電池供電SRAM可能需要更換電池。

4. 環境適應性： 盡管設計堅固，仍需確認 MVME2400 的工作溫度范圍是否滿足安裝環境的要求，特別是對于無風扇的密閉機箱應用。

5. 開發環境： 確保您擁有或能夠獲取支持該處理器的交叉編譯工具鏈和調試器。

6. 備件老化問題： 作為一款經典產品，其上的電解電容等器件可能已接近使用壽命末期。在對可靠性要求極高的應用中，建議對備件進行老化測試或?qū)ふ覍I(yè)維修機構進行保養。

7. 正品采購： 鑒于 MOTOROLA MVME2400 在關鍵任務系統中的核心地位，務必通過可信賴的工業備件供應商采購，確保板卡的真實性和質量，避免因使用有故障的板卡導致系統停機。
