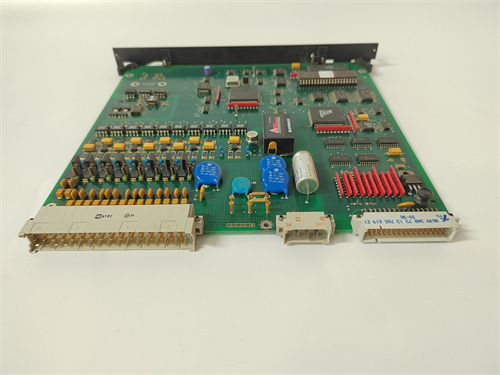

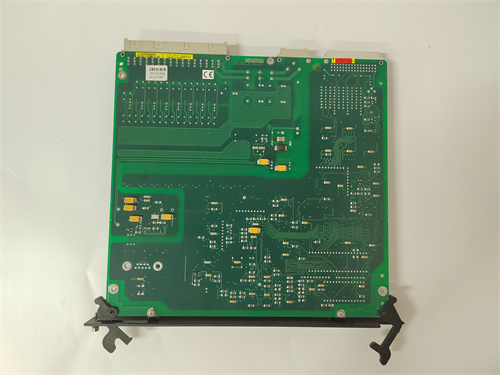

ALSTOM LC106-1 通信耦合器模塊

產品描述

ALSTOM LC106-1 是阿爾斯通（ALSTOM，現為通用電氣電網業務的一部分或獨立遺產品牌）為其工業自動化或鐵路信號控制系統設計的一款通信耦合器或現場總線接口模塊。該模塊是分布式I/O系統或遠程控制站中的核心網絡組件，充當上層控制網絡（如MB+網絡、專用控制總線）與本地I/O擴展總線之間的橋梁。ALSTOM LC106-1 的主要功能是管理控制網絡通信協議，實現與主控制器或操作站的數據交換，并負責管理連接在其下游的一系列I/O子模塊，對它們進行配置、數據采集和分發控制命令。其設計旨在構建可靠、實時的分布式控制架構。查閱其詳細的網絡配置和接線信息，請?jiān)L問 ALSTOM LC106-1。在維護或擴展基于阿爾斯通技術的自動化系統（如用于鐵路聯鎖或過程控制）時，LC106-1 是確保整個I/O層級通信暢通的關鍵節點。

產品參數

• 產品型號： LC106-1

• 品牌/制造商： 阿爾斯通（ALSTOM）

• 設備類型： 通信耦合器 / 網絡接口模塊。

• 上級網絡接口： 通常支持阿爾斯通系統專用的控制網絡，例如 MB+（Modbus Plus）網絡 或其他同期工業網絡協議。

• 本地I/O總線： 提供本地背板總線，用于連接一系列阿爾斯通專用的數字量和模擬量I/O擴展模塊（如LD系列、LX系列模塊）。

• 處理能力： 內置處理器，用于處理網絡通信協議、管理I/O掃描和實現數據映射。

• 診斷與指示：

  • 配備多顆LED狀態指示燈，用于顯示電源狀態、網絡通信狀態（如MB+網絡活動、錯誤）、以及本地I/O總線狀態。

• 電源要求： 需要外部直流電源供電（通常為24V DC或110V DC），并通過背板為下游連接的I/O模塊分配電源。

• 安裝方式： 采用標準DIN導軌安裝，模塊化設計，可與其他I/O模塊并排安裝，構成緊湊的I/O站。

• 配置方式： 通常通過模塊上的撥碼開關（DIP Switch） 設置關鍵參數，例如：

  • 網絡站地址（Node Address）： 在MB+網絡上的唯一標識。

  • 通信波特率。

  • 其他網絡參數。

優勢與特點

1. 構建分布式控制核心： ALSTOM LC106-1 是阿爾斯通分布式I/O系統的核心。它將遠程站點的所有I/O點聚合起來，通過高速控制網絡與中央控制器連接，顯著減少了系統布線復雜性和成本，同時提升了系統的模塊化和可維護性。

2. 可靠的專用網絡通信： 其集成的MB+等網絡接口，是為工業實時控制優化的專用網絡，具有確定性、高抗干擾性和良好的實時響應能力，非常適合對可靠性要求極高的鐵路信號和工業控制應用。

3. 強大的本地I/O管理： 作為本地I/O站的主模塊，它負責對所有子模塊進行統一的電源管理、周期性數據掃描和故障診斷，簡化了系統架構。

4. 清晰的現場診斷： 前面板密集的LED指示燈提供了從網絡到每個I/O通道級別的直觀狀態反饋，使現場技術人員能夠在不依賴高級診斷工具的情況下，快速定位通信中斷、電源故障或具體故障的I/O點。

5. 與阿爾斯通生態系統無縫集成： 作為原廠設計的耦合器，LC106-1 在電氣、機械和協議層面與阿爾斯通的控制器、編程軟件及全套I/O模塊完全兼容，確保了系統的整體穩定性和配置的便捷性。

6. 堅固的工業設計： 設計用于工業和軌道交通環境，能夠承受振動、溫度波動和電氣噪聲，保證長期可靠運行。

應用領域與案例

ALSTOM LC106-1 主要用于仍在使用阿爾斯通控制平臺的軌道交通和特定工業領域。

• 鐵路信號系統： 作為車站計算機聯鎖系統、區間閉塞系統或編組場自動化系統中的遠程I/O接口柜核心，連接軌道電路、信號機、道岔轉轍機等現場設備。

• 過程工業遺產系統： 在早期使用阿爾斯通PLC（如P系列）的鋼廠、水廠中，作為分布式數據采集和控制單元。

• 基礎設施監控： 用于隧道照明、通風監控等系統的遠程控制站。

• 案例簡述： 在一個鐵路編組站的駝峰控制系統現代化改造中，保留了原有的阿爾斯通控制主機，但將現場分散的I/O點重新整合。工程師在幾個關鍵位置部署了新的I/O機柜，每個機柜以 ALSTOM LC106-1 模塊為核心，通過MB+網絡連接到控制室。LC106-1 下掛了一系列數字量輸入模塊（采集軌道占用信息）和輸出模塊（控制車輛減速器）。改造后，系統布線大為簡化，且任何一個遠程I/O站的故障都不會影響主網絡和其他站點。通過觀察 LC106-1 的指示燈，維護人員能迅速判斷是網絡問題還是本地I/O問題，大大提升了維護效率。

與競品對比

與通用遠程I/O解決方案或其他品牌的耦合器相比，ALSTOM LC106-1 的核心競爭力在于其 針對特定遺產系統的深度優化和不可替代的兼容性。

• 對比通用遠程I/O： 通用方案（如支持以太網/IP的遠程I/O）可能提供更開放的網絡，但其無法直接接入阿爾斯通專用的MB+等控制網絡，需要額外的網關，增加了復雜性、延遲和故障點。LC106-1 是原生接入方案。

• 對比其他品牌專用耦合器： 在已建成并需要長期維護的阿爾斯通系統中，使用原裝 LC106-1 是確保系統完整性、避免兼容性風險和獲得可能的技術支持的唯一可靠選擇。非原廠替代品在固件、網絡時序和診斷細節上很難做到完全一致。

選型建議與注意事項

1. 系統網絡類型確認： 必須首先確認您的阿爾斯通主控制系統使用的是何種控制網絡（例如MB+網絡）。LC106-1 必須與網絡類型匹配。

2. I/O規模與模塊兼容性： 根據所需點數和信號類型（DI/DO/AI/AO），規劃下游連接的I/O子模塊的型號和數量，確保它們與 LC106-1 兼容（通常為同系列LD/LX模塊）。

3. 正確設置網絡參數：

   • 站地址設置： 通過撥碼開關設置的網絡地址必須在整個網絡中唯一，且符合主控制器的尋址規劃。

   • 終端電阻： 對于MB+等總線網絡，需根據網絡拓?fù)洌ㄊ欠駷槟┒耍Q定是否啟用模塊上的終端電阻。

4. 電源容量與接線： 計算所有I/O模塊的總功耗，確保為 LC106-1 及其下游模塊提供的電源容量足夠，且接線牢固。良好的接地至關重要。
