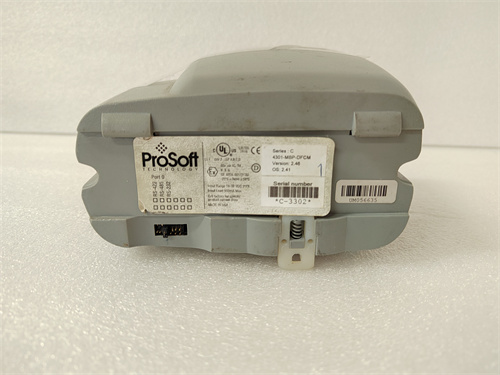

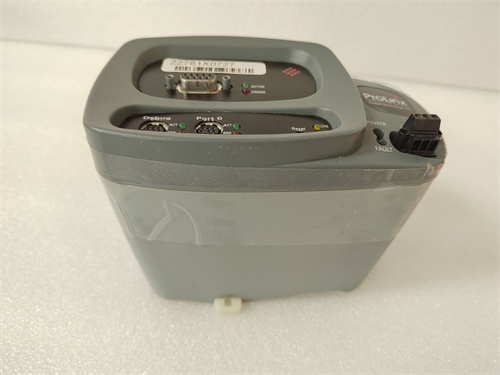

PROSOFT 4301-MBP-DFCM 是美國 ProSoft Technology 公司推出的 PROFIBUS DP 主站通信模塊，專為羅克韋爾（Rockwell）ControlLogix 系統設計，實現 ControlLogix PLC 與 PROFIBUS DP 從站設備（變頻器、傳感器、遠程 I/O）的高速數據交互。PROSOFT 4301-MBP-DFCM 采用模塊化設計與冗余通信架構，即使在工業現場強電磁干擾、網絡波動的工況下，PROSOFT 4301-MBP-DFCM 仍能保證 PROFIBUS DP 總線的穩定通信與數據傳輸?shù)耐暾浴Ｔ撃K無縫集成于 ControlLogix 機架，PROSOFT 4301-MBP-DFCM 具備熱插拔、在線配置、故障診斷能力，PROSOFT 4301-MBP-DFCM 是羅克韋爾系統接入 PROFIBUS 工業網絡的核心橋梁組件。
PROSOFT 4301-MBP-DFCM 直接安裝于 ControlLogix 機架，通過背板總線與 PLC CPU 高速通信，無需額外網關或協議轉換設備；支持羅克韋爾 RSLogix 5000 編程軟件的直接配置，可通過 Add-On Profile（AOP）快速定義數據映射關系，PROSOFT 4301-MBP-DFCM 無需復雜的代碼開發即可實現 PROFIBUS DP 從站的數據讀寫，大幅降低集成難度。
模塊支持最高 12Mbps 的 PROFIBUS DP 傳輸速率，滿足冶金、汽車制造等行業對實時性的嚴苛要求；最大 2048 字節的輸入 / 輸出數據容量，可同時與多個從站設備進行批量數據交互，PROSOFT 4301-MBP-DFCM 避免因數據分片傳輸導致的延遲，保障生產線的同步控制。
支持 PROFIBUS DP 總線冗余（主 / 備通道）與模塊熱備冗余，當主通道或模塊故障時，備用單元無擾切換（切換時間＜10ms）；內置全面的故障診斷功能，總線短路、從站掉線等故障信息實時上傳至 PLC 并觸發報警，PROSOFT 4301-MBP-DFCM 支持遠程復位與故障記錄查詢，便于運維人員快速定位問題。
PROFIBUS 端口采用光電隔離與浪涌抑制電路，抗電磁干擾能力達 IEC 61000-4 Level 3 等級，可抵御變頻器、電機啟動產生的電磁輻射；工業級元器件選型確保模塊在 0℃~+60℃范圍內穩定運行，PROSOFT 4301-MBP-DFCM 適配化工、礦山、汽車生產線等復雜工業環境。
- 汽車制造：汽車焊裝生產線的機器人、輸送線控制，PROSOFT 4301-MBP-DFCM 實現 ControlLogix PLC 與 PROFIBUS DP 變頻器、伺服驅動器的通信，控制車身焊接與輸送流程；
- 化工行業：化工廠反應釜的溫度、壓力控制，模塊連接 PROFIBUS DP 智能變送器、調節閥，將現場數據傳輸至 ControlLogix PLC，實現工藝參數的閉環控制；
- 冶金行業：鋼鐵廠軋鋼機的速度調節，PROSOFT 4301-MBP-DFCM 對接 PROFIBUS DP 變頻器，實時傳輸速度指令與反饋數據，保障軋鋼精度；
- 物流倉儲：自動化立體倉庫的堆垛機控制，模塊連接 PROFIBUS DP 遠程 I/O 與傳感器，實現貨物位置檢測與堆垛機運動控制。
- 羅克韋爾 ControlLogix 系統接入 PROFIBUS DP 網絡優先選擇PROSOFT 4301-MBP-DFCM，確保系統兼容性與通信穩定性；
- 關鍵生產線（如汽車焊裝、化工反應釜控制）建議配置模塊熱備冗余，提升系統可靠性；
- 長距離 PROFIBUS DP 通信（＞1km）需搭配 ProSoft 原廠中繼器，延長通信距離并增強信號。
- PROFIBUS DP 總線布線需使用專用屏蔽雙絞線，屏蔽層單端接地（接地電阻＜4Ω），避免與動力線并行敷設；
- 模塊安裝時需緊固 ControlLogix 機架卡扣，防止振動導致背板總線接觸不良；
- 從站設備配置需與模塊的 DP 協議版本（V0/V1）匹配，避免通信不兼容；
- 定期通過 RSLogix 5000 軟件檢查模塊診斷數據（建議每月一次），及時發現從站掉線、總線故障。
