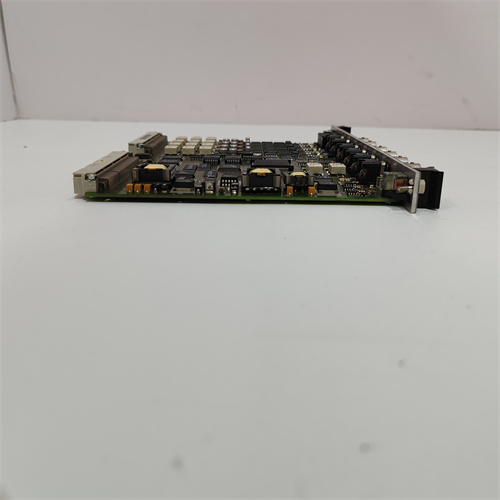

Vibro-Meter MPC4 200-510-SSS-01HH 是瑞士 Vibro-Meter 品牌 MPC4 系列的增強型多通道監測模塊，專為超高速、高負荷旋轉設備（如航空發動機、重型燃?xì)廨啓C(jī)、離心式壓縮機）的精密狀態監測與安全保護設計，是 Vibro-Meter VM600 分布式監測系統的核心處理單元。Vibro-Meter MPC4 200-510-SSS-01HH 升級了信號采集精度與實時分析能力，支持 16 通道同步數據采集，集成高階 FFT 分析、階次跟蹤、瞬態信號捕獲功能，可精準識別設備運行中的微弱故障特征與瞬態異常。Vibro-Meter MPC4 200-510-SSS-01HH 采用軍工級加固硬件與寬溫設計，具備抗強振動、防電磁干擾、耐極端溫度的特性，能穩定運行于航空航天、深海平臺、極地電站等嚴苛場景。此外，Vibro-Meter MPC4 200-510-SSS-01HH 兼容 VM600 系統的全系列擴展模塊，支持熱插拔、在線固件升級與遠程診斷，大幅提升高端動力設備的監測智能化水平，是設備全生命周期健康管理的關鍵部件。
- 品牌 / 型號：Vibro-Meter MPC4 200-510-SSS-01HH
- 核心采集參數
- 通道配置：16 路同步模擬輸入通道（含 8 路振動專用通道 + 8 路通用信號通道）+ 4 路轉速 / 鍵相輸入通道
- 輸入類型：IEPE / 電荷型加速度傳感器、電渦流位移傳感器、4-20mA/0-10V 模擬信號、TTL/HTL 轉速信號
- 采樣頻率：最高 204.8kHz / 通道（同步采樣，支持變頻采樣）
- 動態范圍：130dB（振動信號）、±0.05% FS（通用模擬信號）
- 頻率響應：0.1Hz~100kHz（覆蓋設備全頻段振動特征）
- 處理與輸出參數
- 信號分析：2048 點 FFT 分析、實時階次跟蹤（0.01 階分辨率）、瞬態信號捕獲（觸發式）
- 保護功能：16 路可編程繼電器輸出（AC 250V/8A，DC 30V/8A），支持超速、振動超限、位移超限、溫度超限等多維度保護
- 通信接口：雙千兆以太網（TCP/IP/Modbus TCP/OPC UA）、CANopen、RS485（冗余配置）
- 數據存儲：內置 8GB 工業級 Flash + 可擴展 SD 卡（最大 64GB），支持故障波形、歷史趨勢、事件日志存儲
- 環境與物理參數
- 工作溫度：-55℃~+125℃（寬溫級）
- 耐振動：40g（10-2000Hz，符合 MIL-STD-810G Method 514.6 標準）
- 抗沖擊：100g（6ms 半正弦波）
- 防護等級：IP67（支持戶外 / 現場直接安裝）
- 供電規格：DC 24V（18-36V 寬范圍，冗余雙路輸入，防反接保護）
- 外形尺寸：180mm×120mm×45mm（VM600 系統標準機架安裝）
- 超高精度多通道同步采集：Vibro-Meter MPC4 200-510-SSS-01HH 支持 16 通道 204.8kHz 同步采樣，130dB 動態范圍可捕捉設備微米級振動變化與納秒級瞬態信號，解決了超高速旋轉設備早期故障特征難以識別的難題。
- 軍工級環境適應性：-55℃~+125℃超寬工作溫度、40g 抗振動能力、IP67 防護等級，可直接安裝于航空發動機艙、深海壓縮機旁等極端環境，無需額外防護措施，穩定運行無故障。
- 實時高階分析能力：內置 2048 點 FFT 與 0.01 階分辨率階次跟蹤功能，可精準分析設備變轉速運行下的故障特征（如燃?xì)廨啓C(jī)啟動 / 停機階段的轉子不平衡、葉片裂紋），實現早期故障預警。
- 高可靠冗余設計：雙千兆以太網、冗余供電、16 路大功率繼電器輸出，徹底消除單點故障風險，確保設備保護指令的精準觸發與數據傳輸?shù)倪B續性，滿足高端設備 7×24 小時不間斷監測需求。
- 航空發動機高空模擬試驗臺監測：某航空航天研究院采用Vibro-Meter MPC4 200-510-SSS-01HH 搭建航空發動機高空模擬試驗臺監測系統，16 通道同步采集發動機轉子振動、燃燒室壓力、渦輪溫度數據，通過階次跟蹤功能識別出渦輪葉片裂紋導致的 0.5 階次異常，提前預警故障，避免了試驗臺重大事故。
- 深海油氣平臺壓縮機組監測：某深海油氣平臺的離心式壓縮機組配置Vibro-Meter MPC4 200-510-SSS-01HH 模塊，IP67 防護等級適應深海高濕、高鹽霧環境，40g 抗振動能力耐受平臺顛簸沖擊，模塊實時監測壓縮機振動與轉速，通過遠程診斷功能實現陸地運維中心的實時監控，機組非計劃停機率降低 80%。
- 極地燃?xì)廨啓C(jī)電站監測：某極地科考站燃?xì)廨啓C(jī)電站選用Vibro-Meter MPC4 200-510-SSS-01HH 模塊，-55℃低溫啟動性能確保極地極端氣候下的穩定運行，16 通道采集覆蓋電站所有關鍵設備的振動、溫度信號，多維度保護功能保障了電站連續供電，為科考站提供可靠能源支持。
選取高端多通道監測模塊領域的主流產品作為對比，具體信息如下：
- 選型建議：優先適配航空發動機、深海 / 極地設備、重型燃?xì)廨啓C(jī)等超高端 / 極端環境下的旋轉設備監測場景，需要多通道同步采集、高階次分析的項目首選本產品；配套 Vibro-Meter VM600 系統可實現最佳性能與擴展性。
- 注意事項：安裝時確保冗余供電接入兩路獨立電源（如主電源 + UPS），現場安裝需做好電纜防水接頭處理；配置階次跟蹤參數時需準確輸入設備額定轉速與齒輪箱傳動比，確保故障特征識別精準；定期備份 SD 卡數據（建議每月一次），避免數據丟失；熱插拔擴展模塊時需在系統軟件中確認模塊兼容性，禁止帶電插拔主模塊。
