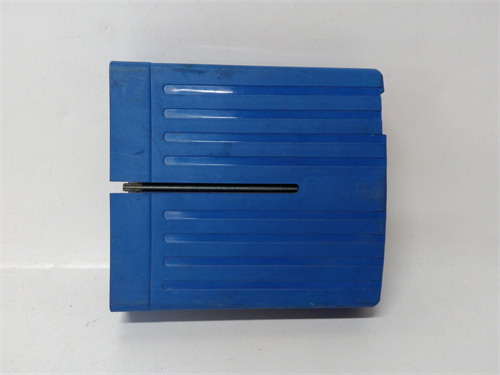

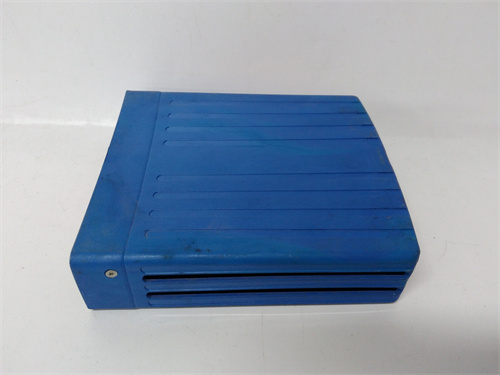

METSO A413125 是美卓 DNA 自動化系統專用的高精度模擬量輸入模塊，專為工業現場溫度、壓力、流量等連續信號采集設計，適配美卓 DNA 控制系統及主流 PLC，是過程控制中數據采集的核心組件。METSO A413125 配備 16 路差分模擬量輸入通道，支持 4-20mA 電流、0-10V 電壓、熱電偶（J/K/T/E 等）、熱電阻（PT100/PT1000）等多種信號類型，適配不同傳感器輸出。METSO A413125 采用 24 位高精度 A/D 轉換，采樣速率達 100Hz / 通道，測量精度 ±0.05% FS，集成≥2500VAC 光電隔離與浪涌保護電路，抗干擾能力強，適配 - 20℃~+60℃寬溫工況。該模塊配備 POWER、RUN、ALARM 3 個 LED 指示燈，實時監測電源、運行與故障狀態，便于快速排查問題。METSO A413125 單插槽機架安裝，與美卓系統原生兼容，即插即用，廣泛應用于礦業、化工、造紙等行業的過程控制，為精準調節與優化提供可靠數據支撐。
- 高精度采集：24 位 A/D 轉換，±0.05% FS 測量精度，保障數據準確性。
- 多信號適配：兼容多種模擬量信號，適配不同傳感器，減少模塊選型數量。
- 強抗擾設計：光電隔離 + 浪涌保護，適應強干擾工業現場。
- 狀態可視：3 個 LED 實時反饋狀態，快速定位故障，降低維護時間。
- 集成便捷：與美卓 DNA 系統原生兼容，即插即用，調試周期短。
- 穩定可靠：寬溫設計，適配惡劣工況，保障模擬量信號連續穩定采集。
METSO A413125 廣泛用于礦業、化工、造紙等行業：
- 礦業（內蒙古某煤礦）：在選煤廠重介質密度控制系統中，METSO A413125 采集密度計、壓力傳感器信號，為 PID 調節提供數據，密度控制精度提升至 ±0.01g/cm3，精煤回收率提高 4%。
- 化工（浙江某化工廠）：在反應釜溫度控制系統中，METSO A413125 采集熱電偶信號，實時反饋溫度數據，控制加熱 / 冷卻系統，反應溫度波動≤±0.5℃，產品合格率提升 8%。
- 造紙（山東某造紙廠）：在紙漿濃度控制系統中，METSO A413125 采集濃度傳感器信號，聯動 PLC 調節稀釋水流量，濃度控制精度提升，生產效率提高 12%。
- 選型匹配：根據傳感器信號類型（電流 / 電壓 / 熱電偶 / 熱電阻）選擇對應配置，確認與美卓 DNA 系統或 PLC 兼容性。
- 安裝規范：標準機架單插槽安裝，散熱間距≥10mm，遠離變頻器等強干擾源。
- 接線要求：模擬量信號采用屏蔽雙絞線，與數字量信號分開布線（間距≥15cm），接地電阻＜4Ω。
- 供電保障：采用穩定 24VDC 電源，紋波≤50mVp-p，避免電壓波動導致測量異常。
- 校準維護：定期用標準信號源校準，校驗各通道精度，插拔模塊佩戴防靜電手環。
- 配置校驗：投用前設置信號類型、量程與濾波參數，確保采集數據與傳感器輸出一致。
