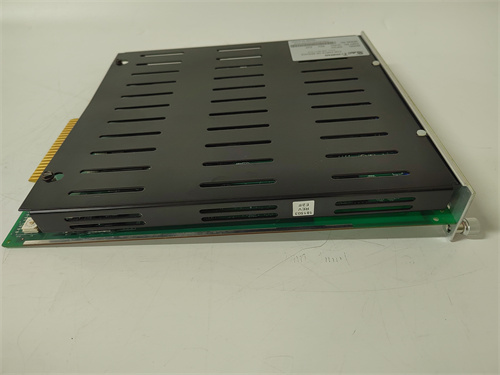

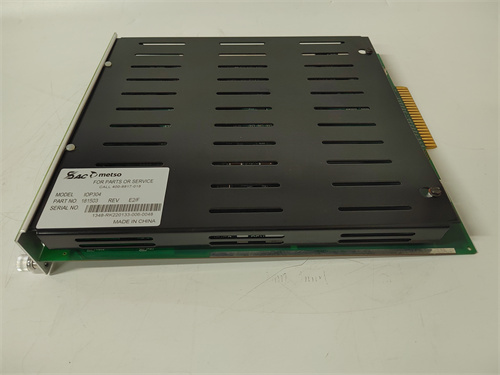

METSO IOP304 是美卓自動化系統中一款集成數字量與模擬量的多功能 I/O 模塊，專為工業現場混合信號采集與控制設計，適配美卓 DNA 控制系統及主流 PLC，是中小型自動化項目的高性價比核心組件。METSO IOP304 集成 8 路數字量輸入、4 路模擬量輸入、8 路數字量輸出與 4 路模擬量輸出，支持 4-20mA 電流、0-10V 電壓、干觸點 / 濕觸點等多種信號，適配各類傳感器與執行器。METSO IOP304 采用工業級元器件，模擬通道 24 位 A/D 轉換，測量精度 ±0.1% FS，數字通道響應時間≤1ms，內置≥2500VAC 光電隔離與浪涌保護，適配 - 20℃~+60℃寬溫工況。該模塊配備 POWER、RUN、ALARM 指示燈，支持通道級故障診斷，單插槽機架安裝，與美卓系統原生兼容，即插即用，廣泛用于礦業、化工、水處理等行業的混合信號控制場景，實現數據采集與設備控制一體化。METSO IOP304 的 RS - 485 通信接口可實現遠程數據傳輸與參數配置，大幅提升系統調試與運維效率。
- 集成高效：單模塊覆蓋數 / 模輸入輸出，減少機架插槽占用，降低系統集成成本。
- 信號兼容：適配多種信號類型，無需額外轉接模塊，適配不同傳感器與執行器。
- 穩定可靠：強隔離與浪涌保護設計，寬溫適配，保障復雜工況下信號穩定傳輸。
- 診斷便捷：通道級故障監測，LED 指示燈實時反饋，快速定位異常，縮短維護時間。
- 通信靈活：RS - 485 遠程通信，支持參數遠程配置與數據上傳，提升運維效率。
- 集成簡單：與美卓系統原生兼容，即插即用，調試周期短，適配中小型項目快速落地。
METSO IOP304 廣泛用于混合信號控制場景：
- 礦業（安徽某鐵礦）：在選礦廠尾礦處理系統中，METSO IOP304 采集液位、流量模擬信號，控制排泥泵、電磁閥等設備，實現尾礦排放自動化，系統故障率降低 25%，能耗減少 12%。
- 化工（河北某染料廠）：在反應助劑添加系統中，METSO IOP304 采集助劑流量、壓力信號，控制計量泵轉速與閥門開度，助劑添加精度提升至 ±0.5%，原料消耗降低 6%。
- 水處理（河南某污水處理廠）：在曝氣池控制系統中，METSO IOP304 采集溶解氧、pH 值模擬信號，控制曝氣風機與加藥泵，出水達標率提升至 99.5%，運行成本降低 8%。
- 選型匹配：根據現場信號類型（數字 / 模擬）、通道數量及負載類型（繼電器 / 晶體管）選擇對應配置，確認與美卓 DNA 系統兼容性。
- 負載適配：數字量輸出繼電器模式單通道負載≤2A，晶體管模式≤0.5A，大功率負載需搭配中間繼電器。
- 接線規范：模擬信號用屏蔽雙絞線，與數字信號分開布線（間距≥15cm），RS - 485 總線采用手拉手連接，終端匹配 120Ω 電阻。
- 供電保障：采用穩定 24VDC 電源，紋波≤50mVp - p，避免電壓波動導致信號異常。
- 安裝散熱：標準機架單插槽安裝，散熱間距≥10mm，遠離變頻器等強干擾源。
- 調試校驗：投用前配置信號類型、量程與通信參數，校驗各通道輸入輸出精度，確保信號正常傳輸。
