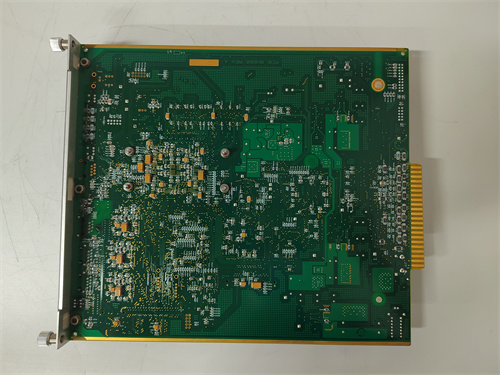

METSO S420061 是美卓 DNA 自動化系統核心模擬量采集卡，專為工業現場壓力、溫度、流量等連續信號的高精度采集與轉換設計，適配美卓 DNA 控制系統及主流 PLC，是過程控制與數據追溯的關鍵組件。METSO S420061 配備 16 路差分模擬量輸入通道，支持 4-20mA/0-10V 標準工業信號，24 位 A/D 轉換精度，測量誤差≤±0.05% FS，保障數據采集的精準度。METSO S420061 采用通道級光電隔離（隔離等級≥2500VAC）與浪涌抑制電路，抗電磁干擾能力強，適配 - 20℃~+60℃寬溫工業環境。該采集卡支持事件記錄與故障鎖存功能，可存儲最近 5 組異常數據，通過寄存器 V11 - V59 讀取，配合遠程重置指令，便于快速定位與排查信號異常。METSO S420061 采用標準機架安裝，與美卓系統原生兼容，即插即用，支持熱插拔維護，廣泛應用于礦業、化工、電力等行業的過程參數監測，為生產工藝優化提供數據支撐。
- 高精度采集：24 位 A/D 轉換，測量誤差≤±0.05% FS，滿足高精度過程監測需求。
- 強抗干擾：通道級光電隔離 + 浪涌抑制，保障惡劣工況下信號穩定傳輸。
- 事件追溯：支持異常數據記錄與鎖存，便于故障分析與工藝優化。
- 運維便捷：熱插拔設計，維護無需停機，遠程重置指令降低現場運維成本。
- 系統兼容：與美卓 DNA 系統原生兼容，即插即用，調試周期短。
- 靈活控制：支持雙設置切換與事件屏蔽，適配復雜工藝的參數調整需求。
METSO S420061 廣泛應用于高精度過程監測場景：
- 礦業（內蒙古某煤礦）：在井下通風系統中，METSO S420061 采集風機風壓、電機溫度模擬信號，實時反饋運行狀態，配合 PLC 實現風機轉速自動調節，通風能耗降低 18%，設備故障率降低 22%。
- 化工（山東某煉油廠）：在催化裂化裝置中，METSO S420061 采集反應溫度、壓力、液位信號，為 DCS 系統提供精準數據，反應轉化率提升 3%，原料損耗減少 5%。
- 電力（浙江某發電廠）：在汽輪機組監測系統中，METSO S420061 采集軸承溫度、蒸汽壓力等信號，提前預警設備異常，機組非計劃停機時間縮短 30%。
- 選型匹配：根據現場信號類型（電流 / 電壓）、通道數量及精度需求選型，優先適配美卓 DNA 系統。
- 接線規范：模擬信號采用屏蔽雙絞線，與數字信號分開布線（間距≥15cm），避免信號干擾。
- 參數配置：正確設置事件屏蔽寄存器（V155、V156），避免誤告警，根據工藝需求配置雙設置參數（V150）。
- 供電保障：采用穩定 24VDC 電源，紋波≤50mVp - p，防止電壓波動影響采集精度。
- 安裝散熱：標準機架單插槽安裝，散熱間距≥10mm，遠離變頻器等強干擾源。
- 故障處理：利用事件記錄功能讀取異常數據，通過遠程重置指令快速恢復系統，定期校驗采集精度。
