產品概述

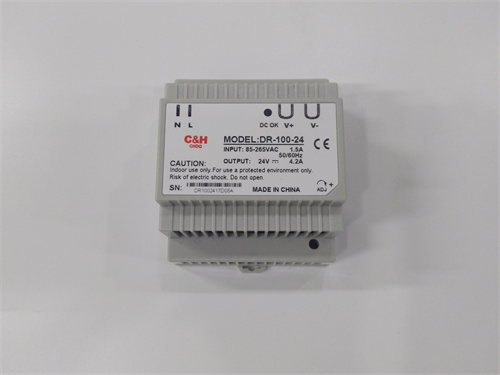

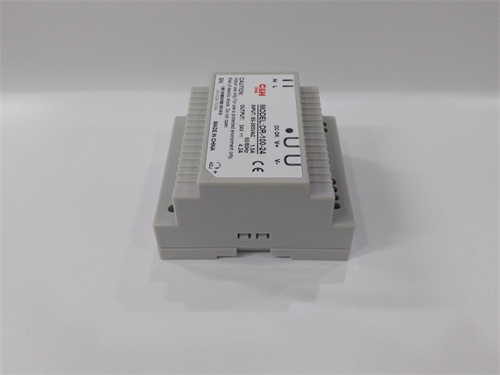

MEANWELL DR-100-24 是明緯（MEAN WELL）公司生產的一款高性能、高可靠性的導軌式開關電源。該產品專為工業自動化控制柜設計，能將交流輸入電壓（通常為85-264V AC）穩定轉換為24V直流電壓，為PLC、傳感器、繼電器、電磁閥等低壓直流設備提供潔凈、穩定的工作電源。作為工業自動化系統的“動力心臟”，明緯 DR-100-24 以其出色的品質和穩定性，成為全球眾多設備制造商和系統集成商的首選標準電源配置之一。了解這款產品的詳細信息，可訪問明緯官方產品頁面（此為示例鏈接，實際請參考官網）。

產品參數

• 品牌與型號： MEANWELL DR-100-24

• 輸出規格： 直流24V， 額定輸出電流4.2A， 額定輸出功率100.8W。

• 輸入電壓范圍： 交流85-264V AC（寬范圍輸入，適應全球不同電網）。

• 效率： 典型效率高達89%， 節能且發熱低。

• 保護功能： 具備過載保護、過電壓保護及短路保護，確保電源自身及后端設備安全。

• 冷卻方式： 自然風冷（無風扇設計）， 免維護， 靜音運行。

• 安裝方式： 標準DIN導軌安裝（符合EN50022標準）， 安裝便捷， 節省空間。

• 工作溫度： -30°C ~ +70°C（需依據輸出負載進行降額）。

• 安規認證： 通常具備CE， UL， CCC等多項國際安全認證。

優勢與特點

1. 卓越的可靠性與長壽命： 明緯 DR-100-24 采用高品質元器件和嚴謹?shù)墓I(yè)級設計，平均無故障時間（MTBF）長。其寬輸入電壓范圍能有效抵御電網波動，無風扇設計避免了因風扇故障導致的散熱失效，確保了在7x24小時連續運行的工業環境中長期穩定工作。

2. 高效率和優異的散熱性能： 高達89%的轉換效率意味著更少的能量以熱量形式耗散。結合其高效的散熱片設計和金屬外殼，即使在全負載運行時也能將溫升控制在合理范圍內，從而延長了內部元器件的使用壽命，提升了整個電源系統的可靠性。

3. 完善的保護功能： 內置的過載、過壓和短路保護電路，為電源自身和后端昂貴的控制器、I/O模塊等設備提供了堅實的安全屏障。當輸出端發生異常時，電源能迅速進入保護狀態，防止故障擴大。

4. 便捷的安裝與集成： 標準DIN導軌安裝方式使其能夠與斷路器、PLC、端子排等其它柜內元件整齊地安裝在同一導軌上，極大簡化了控制柜的布局和布線。緊湊的外形也優化了空間利用率。

5. 全球通用的安規認證： 通過多項國際主流安全認證，這意味著MEANWELL DR-100-24 在設計、材料和生產過程中都滿足了嚴格的安全與電磁兼容標準，用戶可以放心地將其應用于全球各地的項目，并易于通過終端客戶的驗收。

應用領域與案例

MEANWELL DR-100-24 作為通用工業級電源，廣泛應用于需要24V DC電源的各種自動化場景。

• 應用領域：

  • PLC控制系統： 作為西門子、三菱、歐姆龍、ABB等各品牌PLC及擴展模塊的系統電源。

  • 工廠自動化： 為生產線上的傳感器、光電開關、安全光幕、電磁閥、小型直流電機供電。

  • 機器設備： 包裝機、印刷機、紡織機械、食品機械的內部控制電源。

  • 樓宇自動化： 門禁系統、照明控制、安防系統的直流供電。

  • 儀器儀表： 工業顯示儀表、記錄儀、分析儀器的供電。

• 應用案例：
  在一套自動化倉儲系統的分揀站控制柜內，核心控制器采用了一臺西門子S7-1200 PLC，并擴展了多個數字量和模擬量模塊。同時，柜內還安裝了多個條碼閱讀器、光電傳感器和指示燈。整個系統的直流電源由一臺明緯 DR-100-24 提供。該電源將220V AC市電轉換為穩定的24V DC，通過直流母線排分配給所有設備。MEANWELL DR-100-24 電源的穩定輸出保障了PLC的可靠運行和傳感器的精確檢測，其完善的保護功能也多次在外部線路意外短路時動作，保護了柜內核心控制設備未受損傷，確保了分揀站的連續穩定運行。

與競品對比

• 與低端或非品牌電源對比： 低端電源可能輸出電壓不穩定、紋波噪聲大、保護功能不完善，且在高低溫環境下性能急劇下降。明緯 DR-100-24 在電壓精度、負載調整率、溫度范圍及長期可靠性方面具有壓倒性優勢，能有效減少因電源問題導致的整個系統故障。

• 與其他國際品牌（如西門子SITOP， 菲尼克斯QUINT）同等級電源對比： 各一線品牌質量均屬上乘。MEANWELL DR-100-24 的核心競爭優勢在于其極高的性價比和廣泛的市場認可度。它在提供接近頂級品牌性能的同時，價格更具吸引力，且產品線豐富，備件獲取容易。

• 與線性電源對比： 線性電源體積大、效率低、發熱嚴重。DR-100-24 作為開關電源，具有體積小、效率高、輸入電壓范圍寬的現代優勢，是當前工業應用的主流選擇。

選型建議與注意事項

1. 功率計算與余量選擇： 選型時，需計算所有后端直流設備的總功耗，并確保電源的額定功率（此處為100W）留有20%-30%的余量。例如，若總負載約為70W，選擇DR-100-24 是合適的。余量不足會導致電源過載、過熱甚至損壞。

2. 注意工作溫度與降額曲線： 電源的標稱功率是在特定溫度（通常為50°C）下測得的。如果控制柜內環境溫度較高，必須查閱手冊中的“輸出功率-環境溫度”降額曲線，以確定在實際最高工作溫度下電源可安全提供的功率。

3. 正確接線與保護： 輸入端必須按規范接入L（火線）、N（零線）和地線，并建議在輸入前端加裝合適容量的斷路器和/或熔斷器進行保護。輸出端正負極切勿接反。

4. 確保良好通風： 雖然是無風扇設計，但仍需保證電源在柜體內有適當?shù)耐L(fēng)散熱空間，避免將其安裝在發熱嚴重的元件正上方或密閉空間內。

5. 并聯使用需謹慎： 不建議簡單地將兩個MEANWELL DR-100-24 電源的輸出端直接并聯以實現功率擴容，這可能導致電流不均。如需更大功率，應選擇單臺更高功率的型號，或使用支持并聯均流的專用型號。

6. 通過正規渠道采購： 建議通過明緯官方授權代理商或正規工業品分銷商采購，以確保獲得正品，享受質量保證和完善的售后服務。市場上存在仿冒品，其安全性和可靠性無法保障
